ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
ГОCУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
Геофизические методы исследования скважин. Радиометрия скважин
Методические указания
для студентов 4 курса специальности «Геофизика»
Уфа
РИЦ БашГУ
2007
Печатается по решению кафедры геофизики
Протокол №2 от 29 сентября 2006 г.
Составитель: д.ф.-м.н., доцент Р.Ф.Шарафутдинов
h
Содержание
ВВЕДЕНИЕ………………………………………………………………………………...4
РАДИОАКТИВНОСТЬ………………………………………………………………. 4
2. ОСНОВНЫЕ СВОЙСТВА РАЗЛИЧНЫХ ВИДОВ ЯДЕРНЫХ ИЗЛУЧЕНИЙ..6
3. ДОЗИМЕТРИЯ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ………………………………7
3.1. Радиологическая безопасность………………………………………………………7
3.2. Основные дозиметрические величины и единицы……………………………….7
3.3. Предельно допустимые дозы облучения……………………………………………8
4. РАДИОМЕТРИЧЕСКАЯ АППАРАТУРА…………………………………………..11
4.1. Аппаратура для ГМ и ГГМ………………………………………………………….11
4.2. Сцинтилляционный спектрометр…………………………………………………..15
5. ГАММА-МЕТОД………………………………………………………………………..15
5.1. Радиоактивность горных пород…………………………………………………….16
5.2. Кривые ГМ…………………………………………………………………………….17
5.3. Гамма-спектрометрия………………………………………………………………..20
6. ГАММА- ГАММА-МЕТОД……………………………………………………………21
7. НЕЙТРОННЫЕ МЕТОДЫ……………………………………………………………24
7.1. Стационарные нейтронные методы………………………………………………..24
7.2. Импульсные нейтронные методы…………………………………………………..28
8. УГЛЕРОДНО – КИСЛОРОДНЫЙ КАРОТАЖ……………………………………..29
Литература…………………………………………………………………………………..33
В В Е Д Е Н И Е
Настоящее методическое пособие составлено в соответствии с программой курса «Радиометрия скважин», читаемого для студентов специализации «Геофизика». Оно определяет тот минимум информации, который должны знать студенты для выполнения практических работ в лаборатории «Радиометрии».
В пособии приведены физические основы радиометрии, большое внимание уделено дозиметрии ионизирующих излучений, а также рассмотрены геофизические методы, основанные на регистрации ядерных излучений.
Учебники по курсу: [1], [2], [3].
Радиоактивность
В 1896 году Антуан Анри Беккерель, французский физик и химик первым обнаружил явление радиоактивности урановых соединений. Беккерель наблюдал почернение фотографических пластинок завернутые в плотную черную бумагу с солью урана. Он обнаружил, что свойство испускать невидимые лучи принадлежит урану и их свойства не зависят от внешних условий.
Эрнест Резерфорд установил, что излучение радиоактивных веществ разделяется магнитным полем на -частицы (ядра гелия) и - частицы (электроны). В последствии Пауль Вилард открыл еще одну компоненту излучения - - лучи, которые испускаются радиоактивными источниками и не отклоняются магнитным полем; - лучи являются высокоэнергетической формой электромагнитных волн. Всякое атомное ядро, которое изменяет свою структуру, испуская - лучи или другие ядерные частицы, например, - или + - частицы, называется радиоактивным ядром. Всего в природе найдено 272 стабильных атомных ядра химических элементов. Все остальные ядра, называемые радиоизотопами, радиоактивны в той или иной мере.
Французские физики М. и П. Кюри обнаружили радиоактивность тория и открыли два новых радиоактивных элемента – полоний и радий. М. Кюри назвала самопроизвольное излучение атомов - радиоактивностью.
Естественная радиоактивность – это явление самопроизвольного распада ядер радиоактивных изотопов на другие изотопы с испусканием альфа-, бета- и гамма-излучения.
Горные породы состоят из атомов различных элементов (рис.1). Атомы состоят из ядра и электронов. Ядро образуют Z протонов и N нейтронов (Z – атомный номер, M=Z+N – массовое число). Нейтральные атомы содержат Z орбитальных электронов. Изотопы имеют тот же атомный номер Z, но разное массовое число M.
Рис.1.

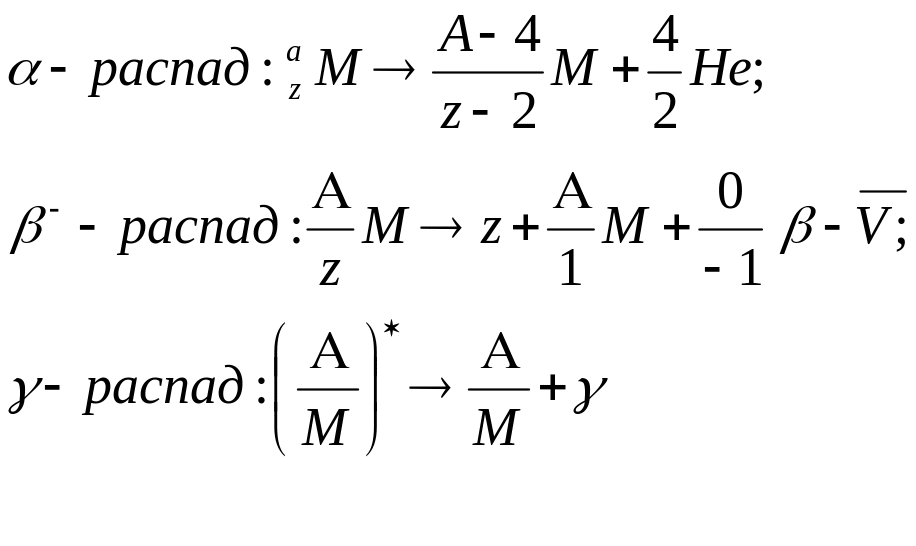

Ниже приводимые процессы характеризуют различные типы реакций ядерных распадов естественно радиоактивных ядер:

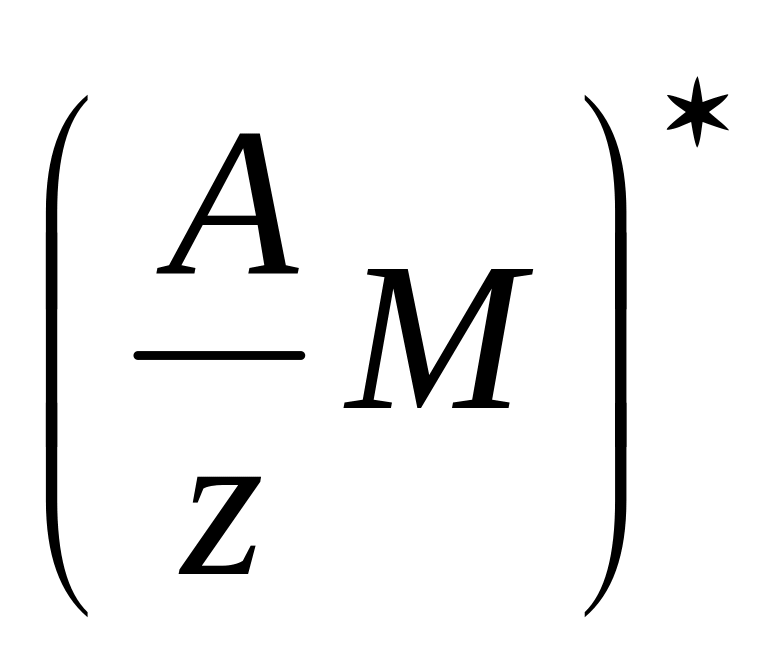

ЗдесьV обозначают антинейтрино, символом обозначено ядро, находящееся в возбужденном состоянии. Ядро возвращается в свое основное состояние
, испуская - квант.

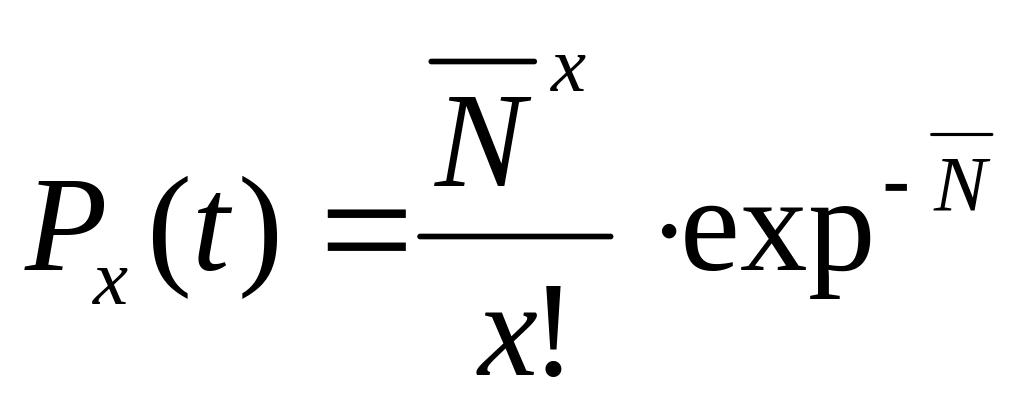

Радиоактивный распад – это статистический процесс, обычно описываемый распределением Пуассона (оно описывает вероятность P распада x в интервале времени t).
,

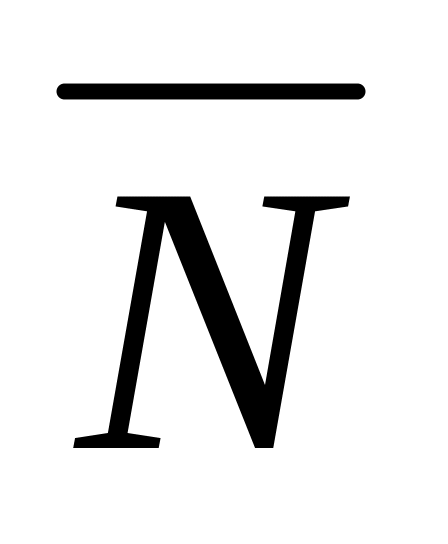

где - среднее количество распадов в интервале времени.
Однако при достаточно большом числе радиоактивных атомов среднее число распадов в единицу времени почти постоянно, и поэтому можно говорить о законе уменьшения количества радиоактивных ядер во времени. Этот закон имеет вид
,
где N0 - число ядер радиоактивного элемента в начальный момент времени (t = 0); N – то же, в момент времени t; Т – период полураспада, т.е. время, в течение которого распадается в среднем половина атомов данного радиоактивного изотопа, с.
Количественной характеристикой радиоактивности некоторого вещества (препарата) является число распадов за единицу времени. Для радиоактивного изотопа количество распадов А за 1 час прямо пропорционально числу его атомов N:
Коэффициент пропорциональности , называемый постоянной распада, связан с периодом полураспада соотношением
ln2/T = 0.693/T
Постоянная распада измеряется в с-1.
За единицу радиоактивности, называемую беккерель (Бк), принимается активность вещества, в котором происходит 1 расп/с. Внесистемная единица -кюри (Ки) равна 3,7 1010 Бк, т.е. числу распадов в 1 г 226 Ra.
Поскольку энергия и количество -квантов за один распад различны для разных радиоактивных изотопов, величина радиоактивности в кюри недостаточна для суждения о гамма-активности вещества. С целью характеристики последней широко используют вне системную единицу миллиграмм-эквивалент радия (Мг.экв.Ra – активность препарата, -излучение которого обладает такой же ионизирующей способностью, как и излучение 1 мг 226Ra (вместе с продуктами его распада) после прохождения через платиновый фильтр толщиной 0,5 мм.
