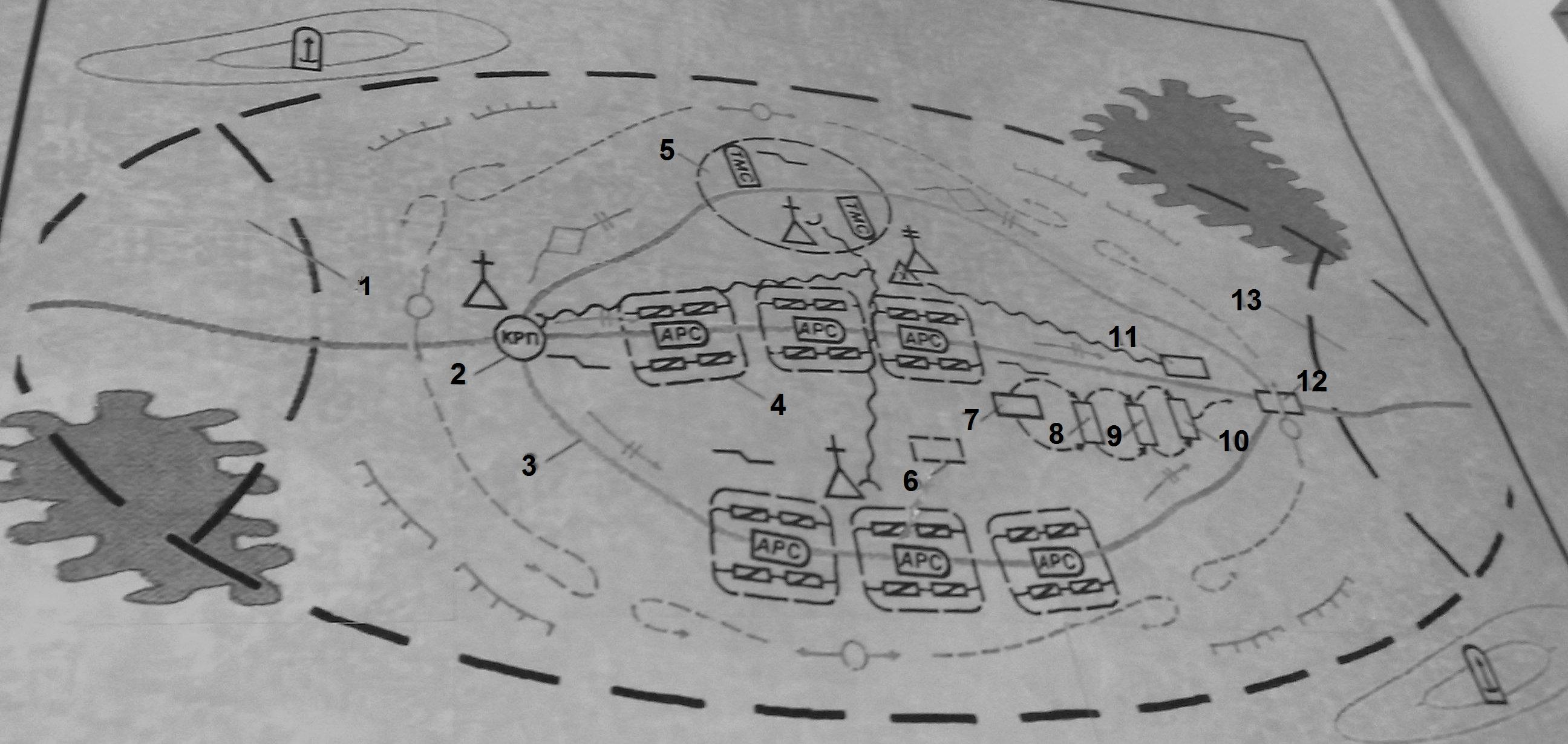

25. Пункт специальной обработки

1 – район ожидания; 2 – контрольно-распределительный пост(КРП); 3 – граница развертывания площадок спецобработки; 4 – площадь развертывания АРС; 5 – площадка развертывания ТМС; 6 – площадка приготовления растворов(при необходимости); 7 – площадка обработки стрелкового оружия; 8 – площадка обработки СИЗ; 9 – площадка санобработки; 10 – площадка замены зараженного обмундирования; 11 – площадка повторной обработки вооружения и техники; 12 – площадка проверки полноты обработки вооружения и техники; 13 – район сбора.

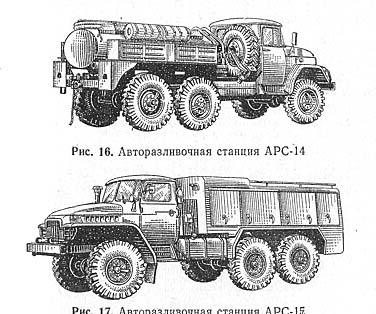

26-29: Назначение, ТТД, устройство и принцип работы АРС-14, АРС-15. Развертывание АРС-14 для проведения LLL боевой техники и транспорта.

АРС-14 предназначена для полной ддд вооружения, техники, участков местности и дорог жидкими рецептурами, транспортировки, хранения и перекачки жидкостей и рецептур, можно осуществлять обработку СИЗ.

Спецоборудование АРС-14 установлено на базе ЗИЛ-131.

К несъемному оборудованию относится: цистерна, механический насос 2,5-ВС3А с приводом, жидкостные трубопроводы, насос БКФ4, ящики для съемного оборудования, боковые площадки.

К съемному оборудованию относятся: раздаточные коллекторы (4-х и 8-ми штуцерные), 18 резинометалло и резинотканевых рукавов, прямые брансбойты, брансбойты со щетками, раздаточные пистолеты ПР-5, сифон, насадка ДН-3, различные переходники, ЗИП к механическому насосу, одиночный комплект ЗИП, инструменты, кроме того поставляется на 8 АРСов один ГКЗИП.

Рукава	Внутренний диаметр	Длина (м)	Количество	Назначение
резинометаллорукава	50	4,6	2	Для монтажа заборной и раздаточной линий
	25	6	2	Для работы с насосом БКФ4, раздаточных пистолетов, прямых брансбойтов
	25	4	1	Для местного подогрева узлов станции
Резинотканевые рукава	25	20	5	Для работы с прямыми брансбойтами и ПР-5
	10	20	8	Для специальной обработки брансбойтами со щетками

ТТД

полная вместимость 2700 л

рабочая вместимость 2500 л

рабочее давление 3,5 кг/см²

время снаряжения насосом 2,5-ВС3А до 12 мин

количество одновременно обрабатываемых объектов:

протирание щетками 8

прямыми брансбойтами и ПР-5 5

время снаряжения ручным насосом до 45 мин

невыбираемый остаток жидкости 100 л

производительность протирания со щетками 6-8 ед/час

масса с неснаряженной цистерной 6860 кг

расчет 2-3 чел

мощность насоса 7,5 кВт

масса насоса 40 кг

Принцип работы АРС перемещение жидкости из цистерны, водоема через раздаточные трубопроводы, коллектор, рукава к рабочим местам с помощью механического насоса.

Дезактивация объектов струей воды осуществляется с помощью прямых брансбойтов и ПР-5 (расход воды при давлении 1,5-3 кг/м² 20-30 л/мин, через ПР-5 до 57 л/мин)

При необходимости АРС-14 можно применять для тушения пожаров на расстоянии 25-30 м.

АРС-15 предназначена для полной ддд вооружения, техники, участков местности и дорог жидкими рецептурами, транспортировки, хранения и перекачки жидкостей и рецептур, подогрева и временного хранения горячей воды, для тушения пожаров и санитарной помывки личного состава.

ТТД

время развертки летом (зимой) 15 (30) мин

полная вместимость 3350 л

рабочая вместимость 3200 л

время снаряжения насосом 2,5-ВС3А до 15 мин

время нагрева до 60 мин

количество одновременно обрабатываемых объектов:

протирание щетками 12

прямыми брансбойтами и ПР-5 5

Пропускная способность 12 ед/час
