49. Назначение, ттд, общее устройство и принцип действия подсобной машины.
Подсобная машина служит для транспортироваки принадлежностей, топлива и бикарбоната аммония.
Во время работы может использоваться для подвозки необходимых расходных материалов для силовой и дегазационной машин(вода, соляра, бензин, аммиачная вода или бикарбонат аммония)
Одним рейсом обеспечивает непрервыную работу станции в течение 8-10 часов.
Состоит из:
Топливный бак (400л)
воздухораспределитель
большая палатка
воздуховоды
рукава
коллектор пара
бак для водыэ
Масса 8640кг
Грузоподъемность 5000кг
50. Назначение, ттд, общее устройство бу-4м.
Предназгачена для дегазации и дезинфекции лицевых частей противогазов, СИЗ и брезентов. Она может быть использована для дегазации и дезинфекции солдатских котелков, металлических фляг, кружек, ложек и другого кухоного инвентаря, а также хлопчатобумажного обмундирования и белья.
ТТД
Емкость чана полная — 450л, рабочая при дегазации кипячением — 350л, рабочая при дегазации пароаммиачным способом 100л.
Количество бучильных чанов — 2
Грузоподъемность подъемного приспособления — 300 кг
Время развертывания(свертывания) — 28-32 мин.
Обслуживающий расчет — 4 чел.
51. Порядок развертывания бу-4м, обязанности номера расчета.
Развертывание заключается в разгрузке оборудования из кузова авто и установке на рабочие места. Оборудования разгружается непосредственно на дегазационную площадку в следующем порядке:
Снимают заднюю торцовую обшивку тента, открывают задний борт и снимают носилки, ящик для ЗИП, насос с подставкой, скамейку, бидон для керосина и ведро. После этого отбрасывают откидной монорельс подъемного приспособления, закрепляют его и разгружают тяжелое оборудование — бак для воды и два бучильника. Затем с автомобиля снимают все остальное оборудование.
Обязанности расчета
Специальное оборудование БУ-4М разгружается и устанавливается на месте для работы обслуживающим расчетом. Расчет состоит из 4-х человек: командира установки, шофера и двух солдат-химиков(первого и второго номеров) По команде «Установку развернуть» первый и второй номера расчета открывают задний борт кузова, поднимаются на автомобиль, отстегивают карабины передней и задней торцевых обшивок и подают шоферу, которых свертывает их и укладывает сбоку от машины на расстоянии 4-5м. Первый и второй номера расчета опускают задний борт кузова и снимают с машины носилки, ящик для ЗИП, насос с подставой, скамейку, бидон для керосина на 15 литров и ведро. Первый и второй номера расчета разгружают бак для воды, бучильники и остальное оборудование.

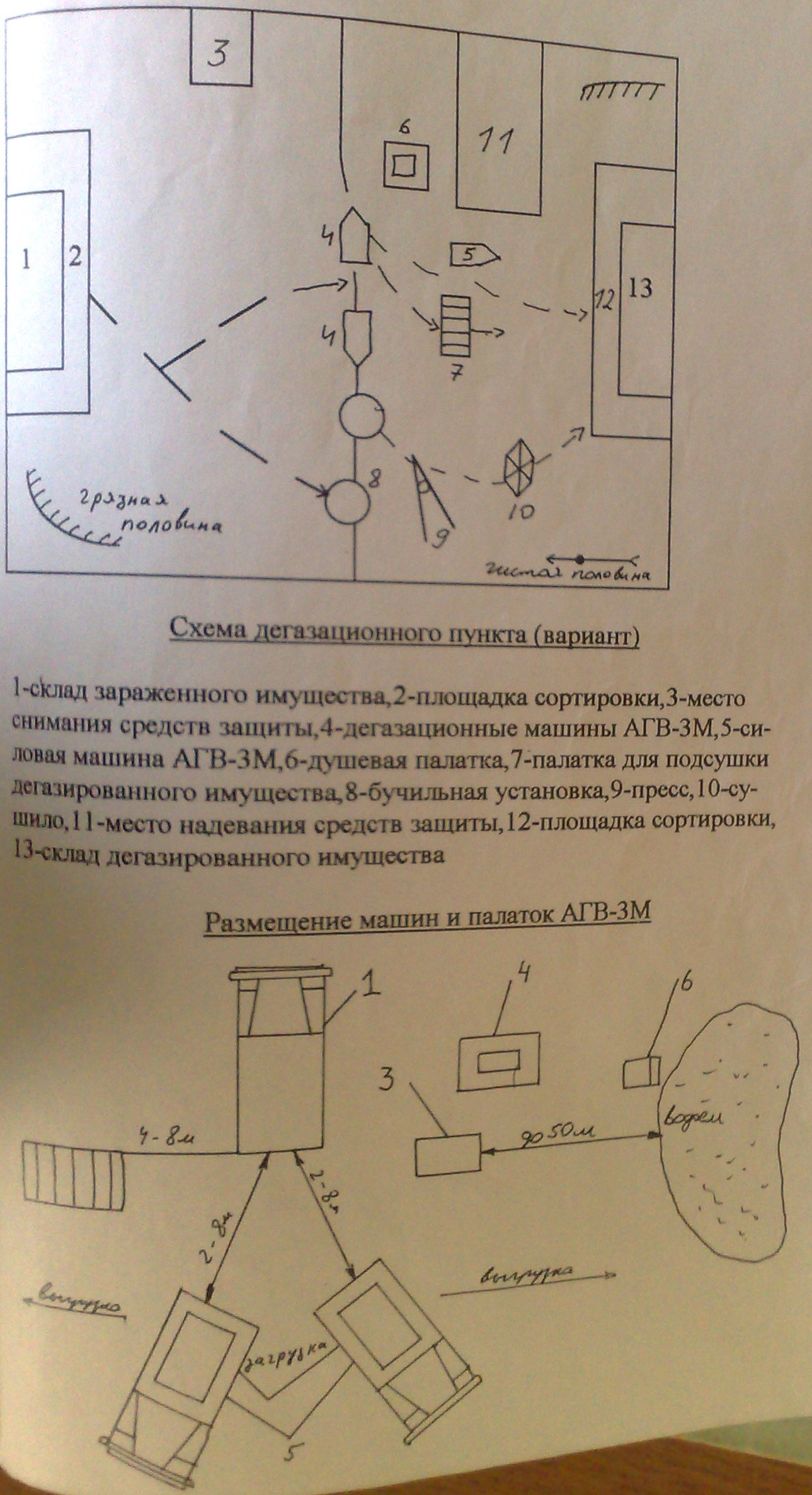

Вопрос 52. Развертывание расчетом автодегазационной станции агв-3м(а) на дегазационном пункте
53. Развертывание расчетом бучильной установки бу-4м на дегазационном пункте.
Подготовка БУ-4М к работе заключается в выборе места для дегазационных работ, разбивке дегазационной площадки, развертывании установки, в осмотре оборудования и устранении неисправностей.
Выбор места для дегазационной площадки и разбивка площадки.
Место для выполнения дегазационных работ должно иметь естественную маскировку и выбираться вблизи источника воды с таким расчетом, чтобы была возможность производить заполнение бучильных чанов водой непосредственно из водоема ручным насосом. На выбранном месте разбивается дегазационная площадка. В случае невозможности выбора рабочего места в непосредственно близости у источника воды, вода для бучильных чанов подвозится на автомобиле в баке и тканевом резервуаре. Рабочие места на дегазационной площадке для установки спец. Оборудования намечаются в зависимости от направления ветра с таким условием, чтобы при работе расчет не попадал под действие паров, распространяющихся с зараженного обмундирования.
Размер дегазационной площадки, позволяющей разместить спец. Оборудование БУ-4М должен быть ориентировочно 30*40м. В зависимости от условий местности площадка может быть уменьшена до размеров, позволяющих установить 2 бучильника, насос, бак для воды, пресс для отжима обмундирования и белья, полевое сушило и иметь место для складывания запаса дров и место для отрытия ямы под сточные воды из бучильных чанов.
Развертывание бучильной установки.
Развертывание БУ-4М заключается в разгрузке оборудования из кузова автомобиля и установке его на рабочие места.
Бучильники на дегазационной площадке устанавливаются без наклона и для лучшего горения дров топкой на наветренную сторону. При установке бучильников на слабом или сыпучем грунте в целях предотвращения наклона необходимо подложить под них кирпичи, камни и др. Установка производится совместно всем расчетом.
Под топкой бучильника для поддувала роется яма размером 230*30*20 см.
Ручной насос БКФ-4 с подставкой устанавливается на ровной площадке и твердом грунте.
Полевое сушило устанавливается на сухом месте, желательно с травянистым покровом. Для обеспечения устойчивости сушила все канаты должны иметь одинаковое натяжение. Установку сушила производят командир установки совместно с первым и вторым номерами расчета.
Бак и тканевой резервуар устанавливаются на ровном месте на расстоянии 10-15 м от бучильных чанов.
Пресс для отжима обмундирования и белья устанавливается на твердом и ровном грунте. Для устойчивости во время работы пресс закрепляется на грунте при помощи железных костылей.
Для отвода сточных вод отрывается канавка в сторону уклона местности.
