Розділ 1. Загальна частина.

1.1. Конструкція, робота та експлуатаційні характеристики обладнання.

Верстат спеціалізований фрезерний консольний ВМ127М . Призначений для

виконання операцій фрезерування різних  деталей з чорних і кольорових металів

і їх сплавів  в умовах одиничного, дрібносерійного і серійного виробництва.

Потужний привід головного руху і ретельно підібрані передавальні відносини забезпечують оптимальні режими обробки при різних умовах різання і повне використання можливостей ріжучого інструменту. Можливість налаштування верстата на напівавтоматичні та автоматичні цикли роботи дозволить організувати багатоверстатне обслуговування. Простота обслуговування ішвидка переналагодження пристосувань та інструменту представляють значні зручності при використанні верстата в дрібносерійному виробництві. Автоматична система мастила вузлів забезпечує невибагливість і надійність верстата в найжорсткіших умовах експлуатації.

Технічні характеристики верстату наведені в таблиці №1

Таблиця №1

Розміри робочої поверхні стола (ширина х довжина), мм	400 х 1600
Число Т-образних пазів	3
Максимальне навантаження на стіл (по центру), кг	800
Найбільше переміщення стола, мм: - Поздовжнє механічне / ручне - Поперечне механічне / ручне - Вертикальне механічне / ручне	1010/1010 300 (280 *) / 320 400/420
Переміщення стола на одну поділку лімба, мм	0,05
Переміщення стола на один оборот лімба, мм: - Поздовжнє - Поперечне - Вертикальне	4 6 2
Точність лінійних координатних переміщень столу мкм: - Поздовжнє (координата "Х") - Поперечне (координата "Y") - Поперечне (координата "Y")	50 50 50
Конус шпинделя	АТ50
Найбільше переміщення панелі шпинделя, мм	80
Найбільше і найменше переміщення від торця шпинделя до робочої поверхні стола при ручному переміщенні, мм	30-500
Відстань від осі шпинделя до вертикальних напрямних станини, мм	420
Кут повороту шпиндельної головки, град.	± 45
Кількість швидкостей шпинделя	18
Межі безступінчастого регулювання швидкості подач, мм / хв: - Подовжньої робоча / прискорена - Поперечної робоча / прискорена - Вертикальної робоча / прискорена	25-1250/3000 25-1250/3000 8,3-416,6 / 1000
Клас точності верстата	Н
Габарити, мм	2560х2260х2500
Маса ВМ127М з упаковкою, кг	4933

Будова верстату (рис.1) складається з таких основних частин:

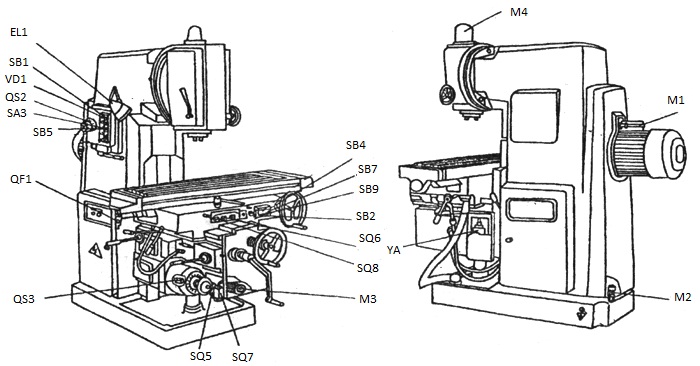

Рис.1 Будова консольно-фрезерного верстату.

EL1 – лампа освітлення;

SB1, SB2, SB4 – стопові кнопки;

SB5 – пульт керування двигуном М1;

VD1- сигнальна лампа;

QF1- автоматичний вимикач;

SA3 – перемикач на два положення;

QF2 – перемикач для ввімкнення електронасоса охолодження;

SQ – кінцеві вимикачі;

М1 – двигун головного приводу;

М2 – електронасос;

М3 – привід подачі;

М4 – привід зажиму інструменту.
