6.1. Кабели сельской связи и проводного вещания

Кабели  сельской телефонной связи подразделяются на межстанционно-соединительные и абонентские.

Д ля межстанционной связи применяются высокочастотные одно- и двухчетверочные кабели типов КСПП-1х4 и КСПП-2х4. Дальность передачи по межстанционным  СЛ  достигает 100 км (в среднем, 40 км). Для  АЛ используются обычные кабели ГТС типа ТП емкостью до 50х2, а в основном 10—20 пар. Длина АЛ не превышает 15 км (в среднем 2...3 км). Применяются также однопарные, кабели типа ПРППМ-1х2. Одночетверочные кабели имеют медные жилы диаметром 0,9 или 1,2 мм, полиэтиленовую изоляцию толщиной 0,7 0,8 мм. Поверх скрутки накладывается полиэтиленовая оболочка и алюминиевый экран. Наружная полиэтиленовая оболочка имеет толщину 1,2...1,5 мм. Кабели сельской связи имеют медные жилы, полиэтиленовую изоляцию и полиэтиленовую оболочку. В качестве токопроводящих жил используется алюминиевый сплав или биметалл (алюминий, медь и сталь). Основные параметры передачи: сопротивление, емкость, затухание, волновое сопротивление. Однопарные кабели имеют, как правило, медные жилы диаметром 0,8; 0,9; 1,2 мм. Изоляция - из полиэтилена. Поверх наложена оболочка из шлангового светостабилизированного полиэтилена. Находят также применение конструкции кабелей с поливинилхлоридной изоляцией, однопарные кабели с алюминиевыми и стальными жилами.

6.2. Для сельского радиовещания применяются  магистральные фидерные кабели и абонентские кабели. КСПП-1х4 — с полиэтиленовыми изоляцией и оболочкой. Для влагостойкости кабели могут иметь внутригидрофобное заполнение (КСПЗП).

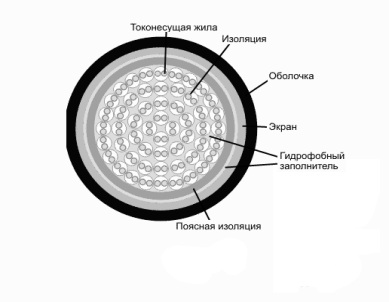

1  – токопроводящая жила, 2 – изоляция, 3 – поясная изоляция, 4 – алюминиевый экран, 5 – экранная медная проволока, 6 – стальная ленточная броня, 7 – стальная проволочная броня, 8 – полиэтиленоновая оболочка в небронированных или защитный шланг в бронированных конструкциях, 9- гирофобный заполнитель (в кабелях КСПЗП).

ТПП-50х2 – телефонный кабель с полиэтиленовой изоляцией жил кабеля и полиэтиленовой оболочкой.

7.1.Класификация ок связи и типовые конструкции ок, примеры ок в поперечном сечении. Классификация оптических кабелей связи

Волоконно-оптиче­ские кабели мо­гут быть классифицированы на че­тыре группы: междугородные, город­ские, объектовые и подводные. В от­дельную группу выделяются монтаж­ные оптические кабели. Междугородные кабели предназна­чаются для передачи многоканальной информации на большие расстояния. Оптические кабели городской сети применяются в качестве соединительных между городскими АТС и узла связи. Они рассчитаны на короткие расстояния (5—10 км) и большое число каналов.

Объектовые кабели служат для передачи информации внутри объектов. Сюда относятся учрежденческая и видеотелефонная связь, внутренняя система кабельного телевидения. Подводные кабели предназначены для осуществления связи через большие водные преграды. Применяемые для этой цели оптические кабели должны обладать высокой механической прочностью на разрыв и имеет надежные влагостойкие покрытия. Типовые конструкции опт. кабелей: 1)Кабели повивной скрутки; 2)Кабели с фигурным сердечником; 3)Плоские кабели ленточного типа,с центральной трубкой. Кабели первой группы имеют повивную скрутку сердечника. Каждый последующий повив сердечника по сравнению с предыдущим имеет на шесть волокон больше. Используютсяпреимущественно с числом волокон 7, 12, 19.

7.2. Кабели второй группы имеют в центре пластмассовый сердечник с пазами, в которых размещаются оптические волокна. Такие кабели могут содержать 4, 6, 8 и 10 волокон. Для получения большой емкости используют несколько подобных кабелей. Кабель ленточного типа состоит из стопки плоских пластмассовых лент, в которых вмонтировано определенное число оптических волокон. Чаще все­го в ленте располагается 12 волокон, а число лент составляет 6—8—12. При 12 лентах такой кабель может содержать 144 волокна. В качестве основы сердечника используется одна трубка большого диаметра, которая расположена по оси кабеля. В оптических кабелях имеются следующие составные элементы: 1)силовые стержни, 2)заполнители, 3)армирующие элементы, 4)наружные защитные оболочки. ОК-8. 1— оптическое волокно; 2 — синтетическая нить; 3 — фторопластовая трубка; 4 — силовой элемент; 5 — полимерная лента; 6 — полиэтиленовая оболочка.
