ДОДАТОК А (обов’язковий)

Нормальна анатомія грудної клітки

Малюнок А. 1 – Thorax. Вигляд спереду:

1-vertebra thoracica (Thl); 2-caput costae primae; 3-costa prima; 4-incisura clavicularis sterni; 5-manubrium sterni; 6-costa II; 7-corpus sterni; 8-cartilagines costales; 9-processus xiphoideus; 10-arcus costalis; 11-processus costalis vertebrae lumbalis (LI); 12-angulus infrasternalis; 13-costa XII; 14-costa VII; 15-costa VI

Малюнок А. 2 – М'язи тулуба (грудей та живота). Вигляд спереду:

1-lamina profunda fasciae pectoralis; 2-m. deltoideus (відтягнутий вбік); 3-m. pectoralis major (частково видалений); 4-m. serratus anterior; 5-mm. intercostales interni; 6-m. rectus abdominis; 7-intersections tendineae; 8-m. transversus abdominis; 9-m. obliquus internus abdominis (відрізаний та відвернутий); 10-m. pyramidalis; 11‑lig. inguinale; 12-aponeurosis m. obliqui interni abdominis; 13-m. obliquus internus abdomin­is; 14-linea alba (abdominis); 15-m. biceps brachii; 16-m. pectoralis minor; 17-m. pectoralis major

Малюнок А.3 – Trachea et bronhi. Вигляд спереду:

1-cartilago thyroidea; 2-prominentia laryngea; 3-lig. cricothyroideum; 4-cartilago cricoidea; 5-lig. cricotracheale: 6-ligg. anularia; 7-cartilagines tracheales; 8-bronchus principalis sinister: 9-а. pulmonalis sinistra; 10-bronchus lobaris superior sinister; 11-bronhi segmentales; 12-bronchus lobaris inferior sinister; 13-aorta; 14-oesophagus; 15-a. pulmonalis dextra; 16-bronchus lobaris inferior dexter; 17-v. azygos; 18-bronchi segmentales; 19-bronchus lobaris medius dexter; 20-bronchus lobaris superior dexter; 21-bronchus principalis dexter; 22-bifurcatio tracheae

Малюнок А. 4 – Скелетотопія легень та плеври:

І‑передня серединна лінія; II‑груднинна лінія; III‑пригруднинна лінія; IV‑ середньоключична лінія; 1-margo anterior pleurae parietalis pulmonis sinistri; 2-margo anterior pul­monis sinistri; 3-incisura cardiaca pulmonis sinistri; 4-processus xiphoideus; 5-margo inferior pulmonis sinistri; 6-margo inferior pleurae parietalis pul­monis sinistri (recessus costodiaphragmaticus sin.); 7-margo inferior pleurae pulmonis dextri; 8-margo inferior pulmonis dextri (recessus costodiaphrag­maticus dext.); 9-margo anterior pulmonis dextri; 10-margo anterior pleurae parietalis (dextri); 11-apex pulmonis dextri

Малюнок А. 5 – Ductus thoracicus. Загальні клубові вузли. Поперекові вузли.

Вигляд спереду:

1-vena jugularis interna (sinistra); 2-arcus ductus thoracici; 3-angulus veno‑sus; 4-truncus subclavius (lymphaticus); 5-vena brahiocephalica sinistra; 6-vena cava superior; 7-ductus thoracicus; 8-vena hemiazygos accessoria; 9-vena hemiazygos; 10-cisterna ductus thoracici; 11-trunci intestinales; 12-nodi lymphatici lumbales; 13-aorta; 14-nodilymphaticiiIiaci communes; 15-arteria iliaca communis sinistra: 16-arteria iliaca communis dextra; 17-vena cava inferior; 18-vena azygos; 19-vena axillaris; 20-arteria axillaris; 21-nodi lymphatici axillares; 22-vena axillaris dextra

Малюнок А. 6 – Лімфатичні судини та вузли грудної залози.

Вигляд спереду:

1-mamma; 2-nodi lymphatici parasternales; 3-vas lymphaticum; 4-nodi lymphatici axillares

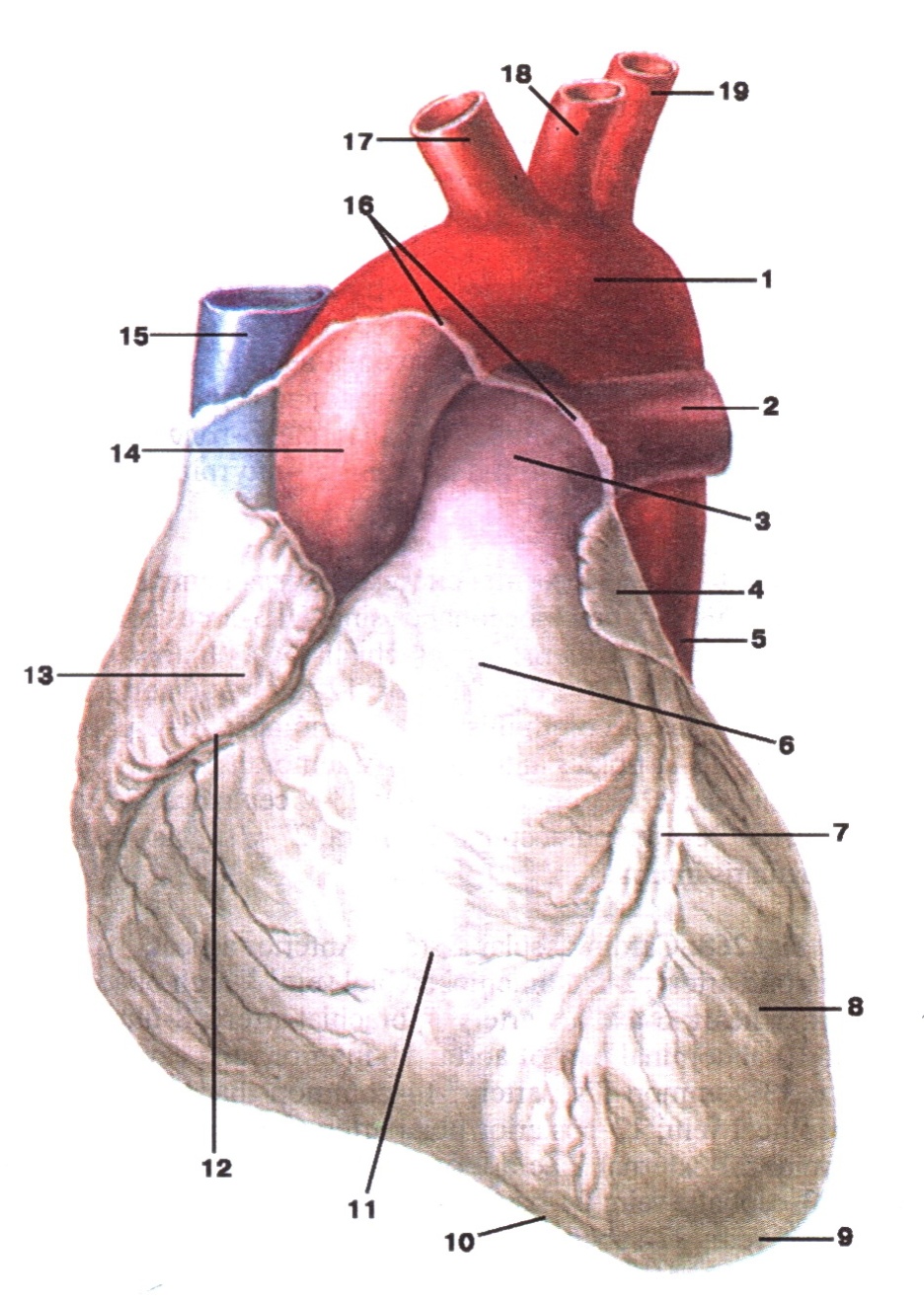

Малюнок А. 7 – Cor. Вигляд спереду. Перикард видалений:

1-arcus aortae; 2-а. pulmonalis sinistra; 3-truncus pulmonalis; 4-auricula sinistra; 5-pars descendens aortae; 6-conus arteriosus; 7-sulcus interventric‑ularis anterior; 8-ventriculus sinister; 9-apex cordis; 10-incisura apicis cordis; 11-ventriculus dexter; 12-sulcus coronarius; 13-auricula dextra; 14-pars ascendens aortae; 15-v. cava supeior; 16-переход pericardium в epicardium; 17-truncus brachiocephalicus; 18-a. carotis communis sinistra; 19-a. subclavia sinistra

Малюнок А. 8 – Положення серця. Вигляд спереду:

1-n. vagus sinister; 2-а. subclavia sinistra; 3-cupula pleurae; 4-costa I; 5-arcus aortae; 6-pars mediastinalis (pleura parietalis); 7-aorta ascendcns; 8-truncus pulmonalis; 9-auricula sinistra (cordis); 10-pericardium; 11‑pulmo sinister; 12-apex cordis; 13-ventriculus sinister; 14-sulcus intervcntricularis anterior; 15-ventriculus dexter; 16-diaphragma; 17-pars diaphragmatica (pleura parietalis); 18-recessus costodiaphragmaticus; 19-pars costalis (pleu­ra parietalis); 20-pulmo dexter; 21‑auricula dextra (cordis); 22-conus arterio­sus; 23-v. cava superior; 24-truneus brachiocephalicus; 25-a. carotis commu­nis sinistra; 26-trachea; 27-n. vagus dexter; 28-glandula thyroidea

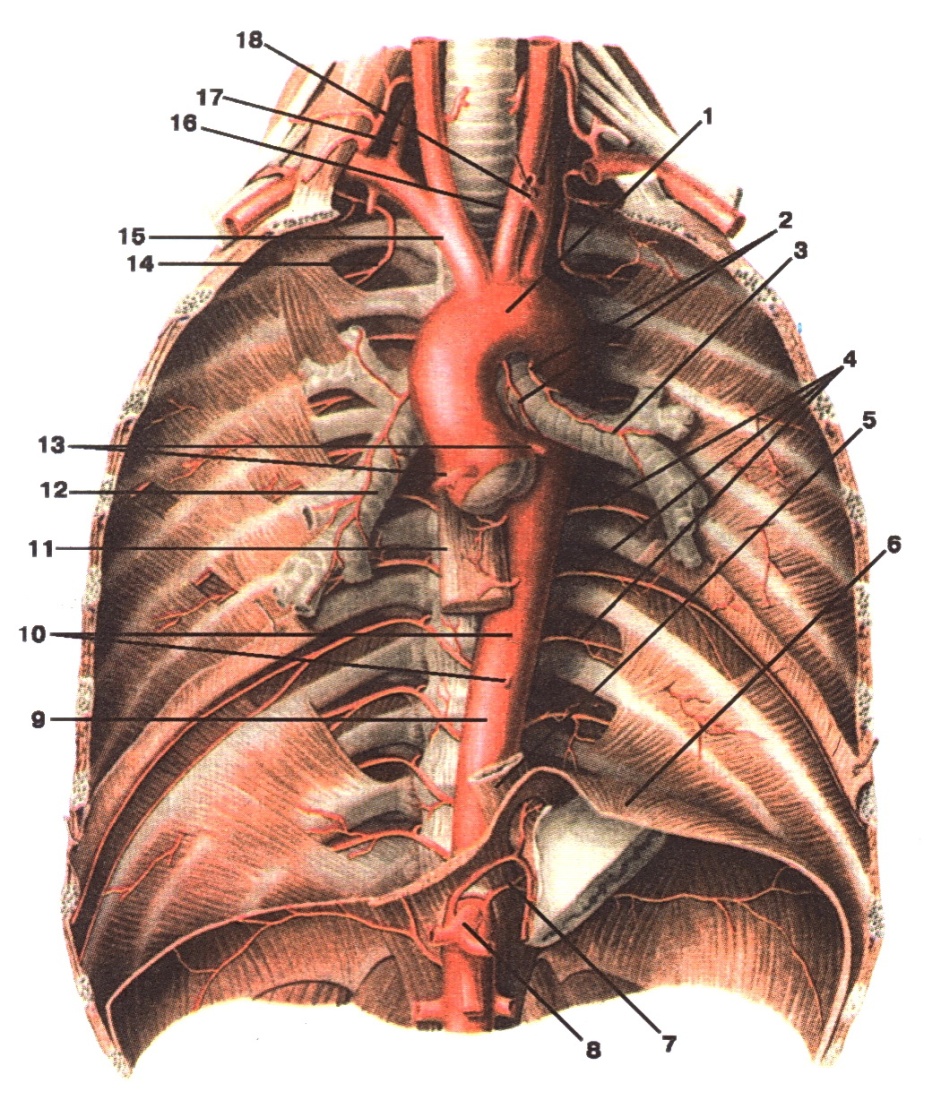

Малюнок А.9 – Aorta thoracica. Вигляд спереду:

1-arcus aortae; 2-rr. bronchiales; 3-bronchus prinsipalis sinister; 4-aa. intercostales posteriores; 5-esophagus; 6-diaphragma; 7-а. phrenica inferior; 8-truncus coeliacus; 9-pars thoracica aortae; 10-rr. esophageales; 11-esopha­gus; 12-bronchus principalis dexter; 13-aa. coronariae cordis; 14-a. inter‑costalis suprema; 15-truncus brachiocephalicus; 16-a. carotis communis sin­istra; 17-а. vertebralis dextra; 18-а. subclavia sinistra

Малюнок А. 10 – Nervi intercortales:

1-nn. intercostales; 2-r. cutaneus lateralis; 3-m. intercostalis internus; 4-r. cutaneus anterior; 5-m. intercostalis externus; 6-arteria et vena intercostales posteriores; 7-truncus sympathicus; 8-rr. communicantes trunci sympathici с n. intercostalis; 9-medulla spinalis; 10-r. posterior (n. thoracicus)
