5.1. Определение усилий в стержнях статически
неопределимой системы '
1. Мысленно отбрасывают стержни и заменяют их усилиями в стержнях. Усилия обозначают N1 и N2.
2. Устанавливают степень статической неопределимости системы. Под действием нагрузки или других воздействий в системе возникнут три неизвестных: VA, N1 и N2
Для системы параллельных сил можно составить два независимых уравнения равновесия, например уравнение моментов относительно точек А и В. Таким образом, при трех неизвестных имеем два уравнения. Для решения не хватает одного уравнения. Такая задача называется один раз статически неопределимой. По условию задачи не требуется определения реакции VA неподвижной опоры А, поэтому из решения следует исключить уравнение, в которое войдет эта реакция. Таким образом, остается одно уравнение моментов относительно неподвижной опоры, которое содержит два неизвестных. Составление уравнения равновесия называется статической стороной задачи.
3. Устанавливают зависимость между деформациями стержней. Для этого вычерчивают деформированную схему системы, в которой показывают систему до и после деформации. На схеме показывают удлинения (укорочения) каждого стержня, между которыми всегда можно установить зависимость, рассматривая, например подобие треугольников. Выраженная некоторой формулой, она называется уравнением совместности деформации системы. Полученная зависимость между деформациями представляет собой геометрическую сторону задачи.

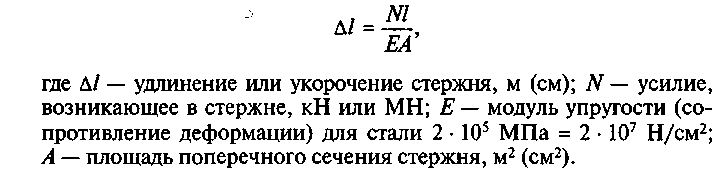

4. Выражают удлинения (укорочения) стержней в уравнении совместности деформации через усилия в этих стержнях. Для этого используют закон Гука:
В результате такой подстановки получают еще одну зависимость между усилиями N1 и N2. Она является недостающим урав-
130
нением к уравнению статики. Полученная зависимость отражает физическую сторону задачи.
По двум уравнениям определяют неизвестные усилия.

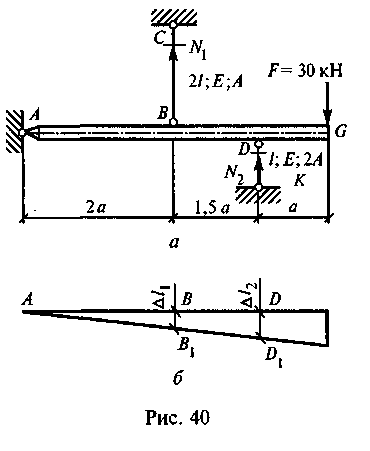

Пример 26. Определить усилия в стержнях ВС и DK, поддерживающих брус AG, как показано на рис. 40, а.
Решение. 1. Отбросим стержни и заменим их усилиями TV, nN2.

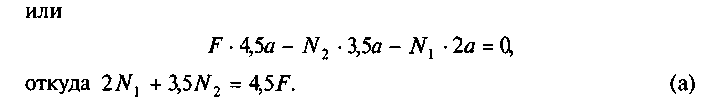

2. Статическая сторона задачи. Составим уравнение равновесия статики:
Задача один раз статически неопределима.
3. Геометрическая сторона задачи. Изобразим деформированную схему системы (рис. 40, б). Поскольку брус абсолютно жесткий, он не деформируется, а только поворачивается относительно точки А. Из подобия треугольников АВВ1 и ADD} видно, что

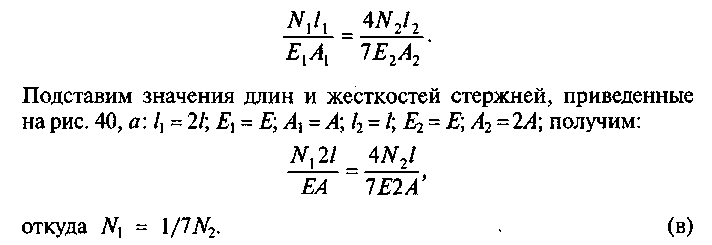

4. Физическая сторона задачи. Выразим деформации стержней уравнения (б) с помощью закона Гука:
131
Подставим уравнение (в) в уравнение (а):

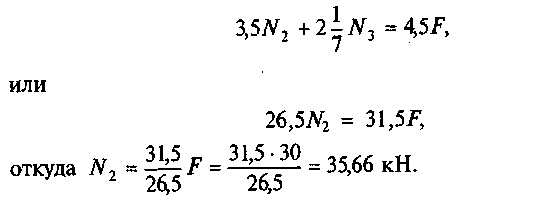

Из уравнения (в) найдем значение второго усилия:
Ответ: n1 = 5,09 кН; N2 = 35,66 кН.

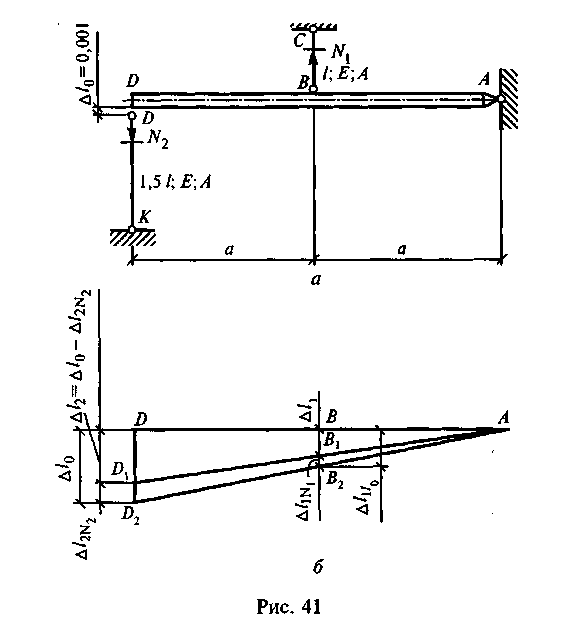

Пример 27. Определить усилия в стержнях ВС и DK (рис. 41, j а), поддерживающих брус DA, если стержень DK изготовлен ко-роче проектной длины на a/0 = 0,001/. Материал — сталь, Е = = 2 • 105 МПа, А = 5 см2.
Решение. 1. Обозначим усилия в стержнях N1 и N2.
2. Статическая сторона задачи-Составим уравнение равновесия:
3. Геометрическая сторона задачи. Покажем деформированную схему системы (рис. 41, б). Если бы не было стержня ВС, то брус AD занял бы положение АПЪ т. е. точка D переместилась в положение D2, причем DD2 = a/0. Однако стержень ВС уменьшает величину этого перемещения, и точка D займет какое-то промежуточное положение, например D1, а точка В — положение В\.
Из подобия треугольников АВВ1 и ADD1 находим
132
Подставим эти выражения в уравнение (б):
Учитывая уравнение (а)

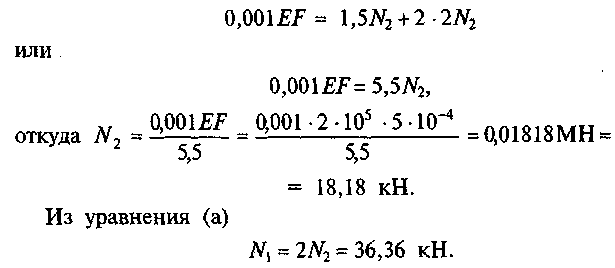

Ответ: N1 = 36,36 кН; N2 = 18,18 кН. Оба стержня испытывают растяжение.
133
Пример 28. Определить усилия в стержнях ВС и DK (рис. 42, а), поддерживающих брус AD, если температура стержня ВС увеличится на 20°С. Материал — сталь, а = = 12 - 10 -6; Е = 2 • 105 МПа, площадь сечения А = 5 см2.
Решение. 1. Заменяем стержни усилиями в стержнях N1 и N2.
2. Статическая сторона задачи. Уравнение равновесия статики:

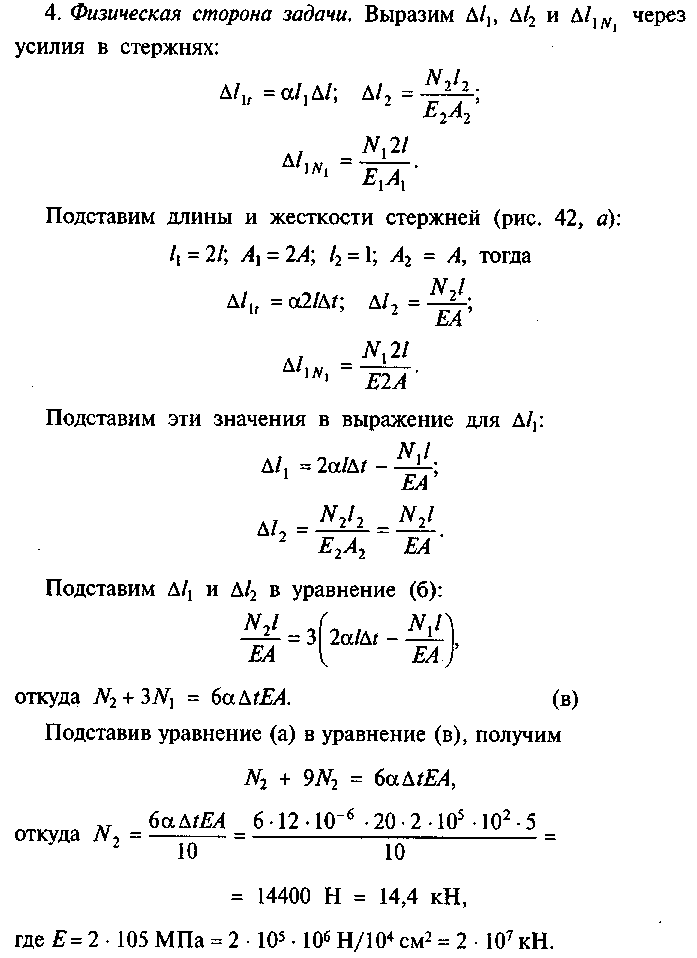

3. Геометрическая сторона задачи. Покажем деформированную схему системы (рис. 42, б). Если бы стержня DK нe было, то точка D, вследствие удлинения стержня ВС от увеличения температуры, переместилась бы в положение D2. Стержень DK не дает возможности точке D переместиться в положение D2, и она займет какое-то промежуточное положение D1, т.е. стержень DK укоротится на величину DD 1, которую обозначим через a/2.
Стержень ВС удлинится на величину ВВ 1 , которую обозначим a/1
134
Из подобия треугольников АВВ1 и ADDl
135
136
137
138
Из уравнения (а)
N1 = 3N2 = 3 • 14,4 = 43,2 кН.
Ответ: N1 = 43,2 кН, стержень сжат; N2 = 14,4 кН, этот стержень тоже сжат, так как усилия на рис. 42 направлены к брусу.

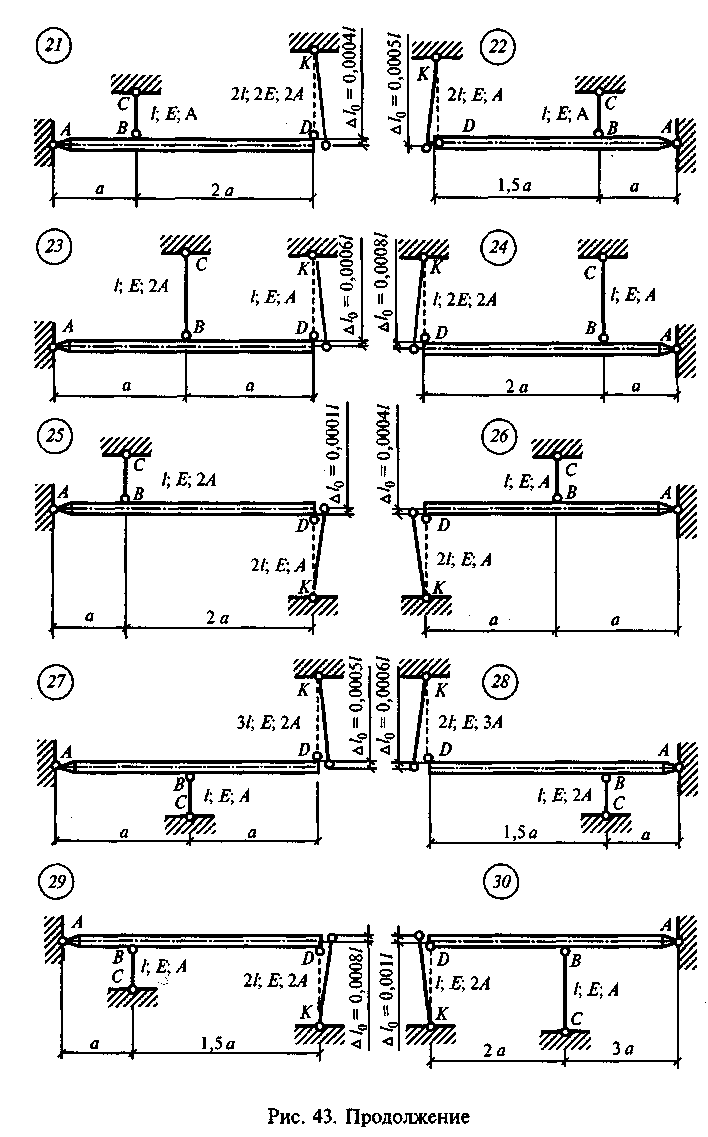

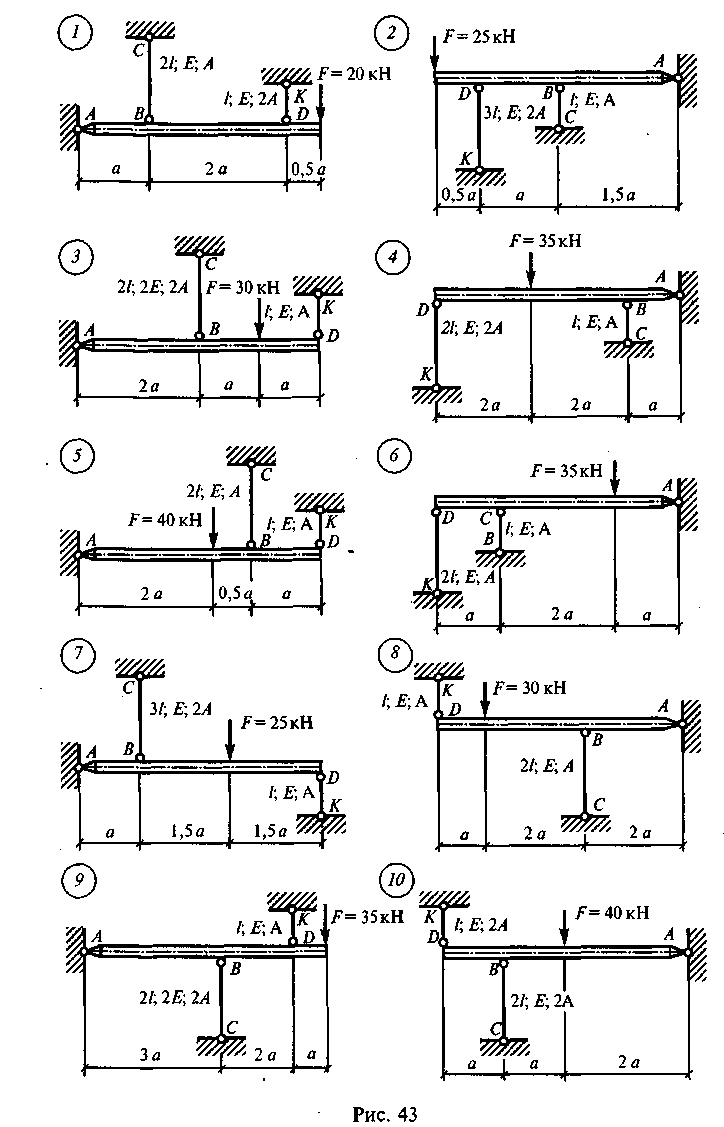

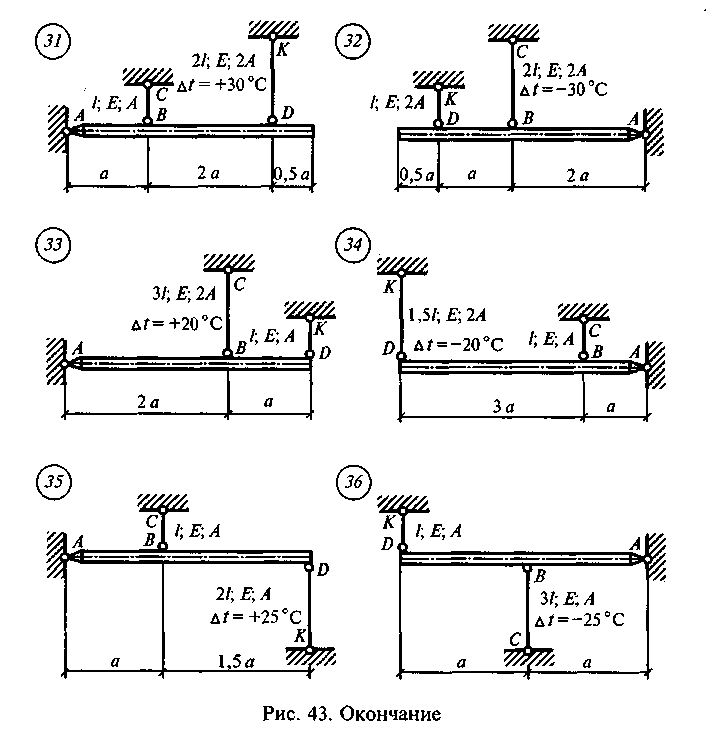

Задание для расчетно-графической работы 4. Определить усилия в стержнях системы, поддерживающей абсолютно жесткий брус, по данным одного из вариантов, показанных на рис. 43: а)в вариантах 1—10 — от силы F;
б) в вариантах 11—20 один из стержней изготовлен короче проектной длины на a /0, материал — сталь, А = 10 см2;
в) в вариантах 21—30 один из стержней изготовлен длиннее проектной длины на a/о, материал — сталь, А = 5 см2;
г) в вариантах 31—36 температура одного из стержней увеличилась на at°С, материал — сталь, А =10 см2.
139
