3.2. Схеми живлення освітлювальних установок

3.2.1. Загальні положення

Мережі внутрішнього освітлення розподіляються на живлячі, розподільні й групові. До живлячих мереж відносяться лінії від ТП або інших точок живлення до розподільних пунктів або ВРУ, до розподільної мережі – лінії до групових щитків, до групової мережі - лінії від групових щитків до освітлювальних приладів і штепсельних розеток. Мережі зовнішнього освітлення розділяються на живлячі й розподільні.

Живлячі мережі для освітлювальних установок і силового електроустаткування рекомендується виконувати, як правило, роздільними. З’єднання живлячих мереж доцільне при використовуванні як живлячі лінії у великих виробничих і суспільних будівлях магістральних і розподільних шинопроводів і для об'єктів, що живляться від ТП, які окремо стоять, і електроприймачі яких відносяться до 3 категорії за надійністю електропостачання.

На початку кожної живлячої і розподільної лінії встановлюють апарат захисту і відключення. На початку групової лінії обов'язковий апарат захисту, а відключаючий апарат може не встановлюватися за наявності таких апаратів по довжині лінії або коли управління освітленням здійснюється апаратами, встановленими в лінії живлячої мережі.

При розгляді наведених нижче схем живлення виробничих і суспільних будівель необхідно мати на увазі їх наступні особливості:

1) на схемах як апарати захисту і місцевого включення ліній живлячої мережі показані автоматичні вимикачі (автомати) як найпоширеніші для цих цілей апарати. Проте замість автоматів можуть використовуватися плавкі запобіжники і ручні відключаючи апарати (рубильники, вимикачі);

2) при живленні однією лінією чотирьох і більше групових щитків на вводах в кожний щиток рекомендується встановлювати відключаючий апарат.

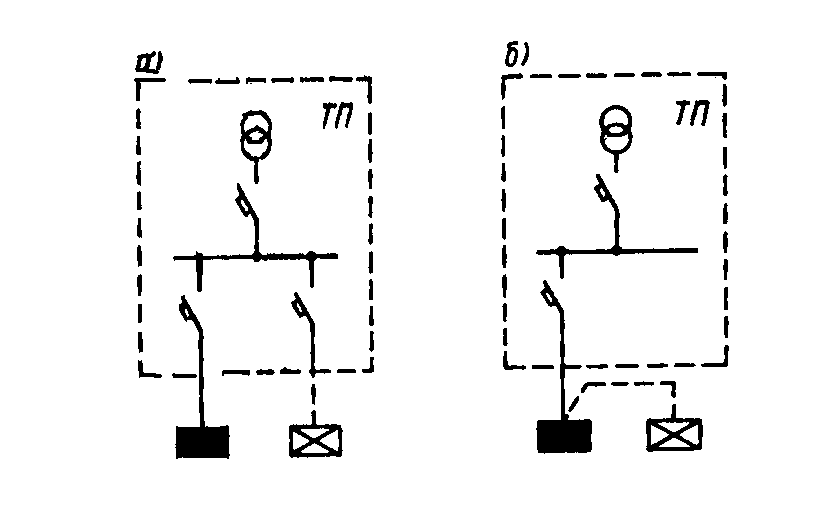

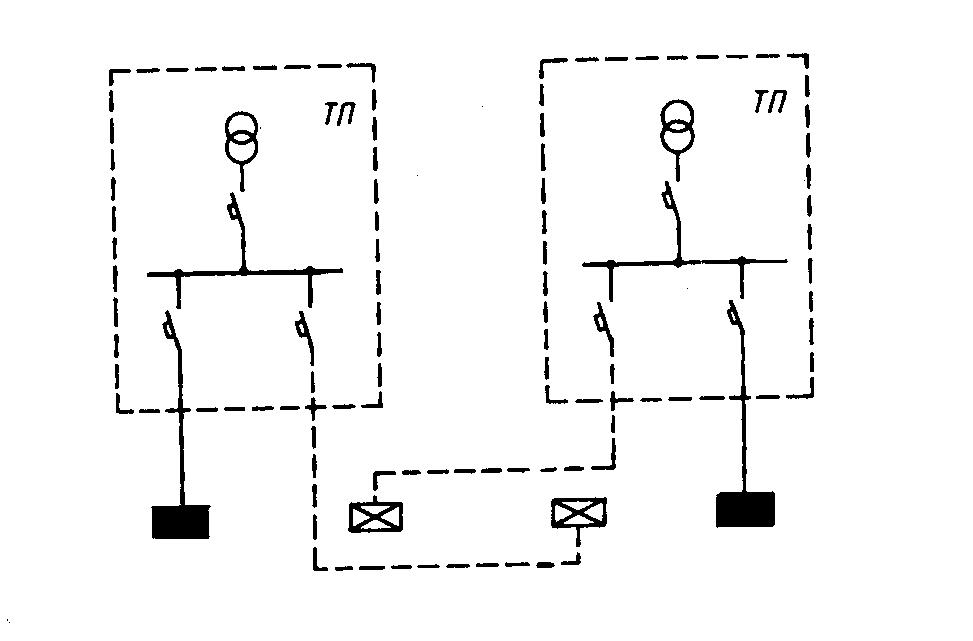

Рис. 3.1 - Схема живлення освітлення від однієї однотрансформаторної підстанції	Рис.3.2-Схема живлення освітлювальної мережі від двоходнотрансформаторних підстанцій

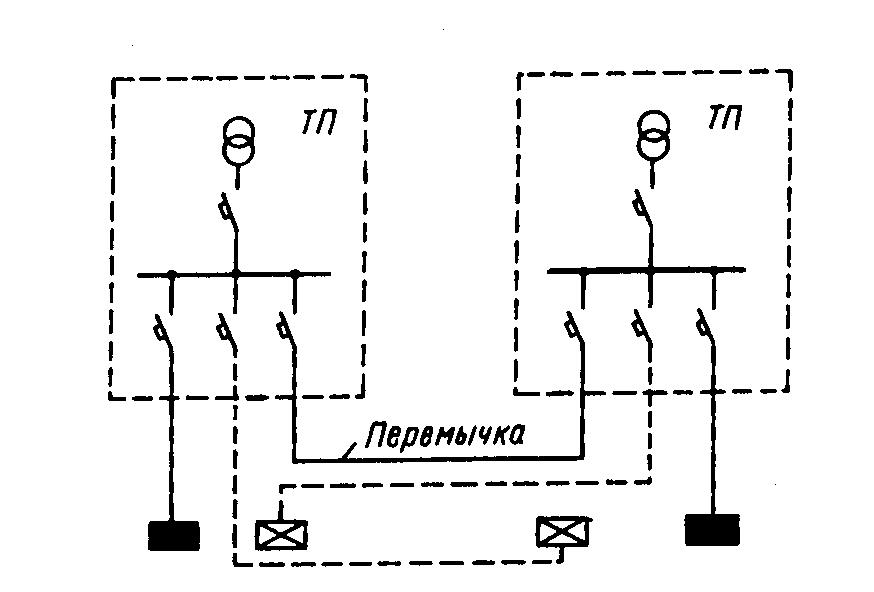

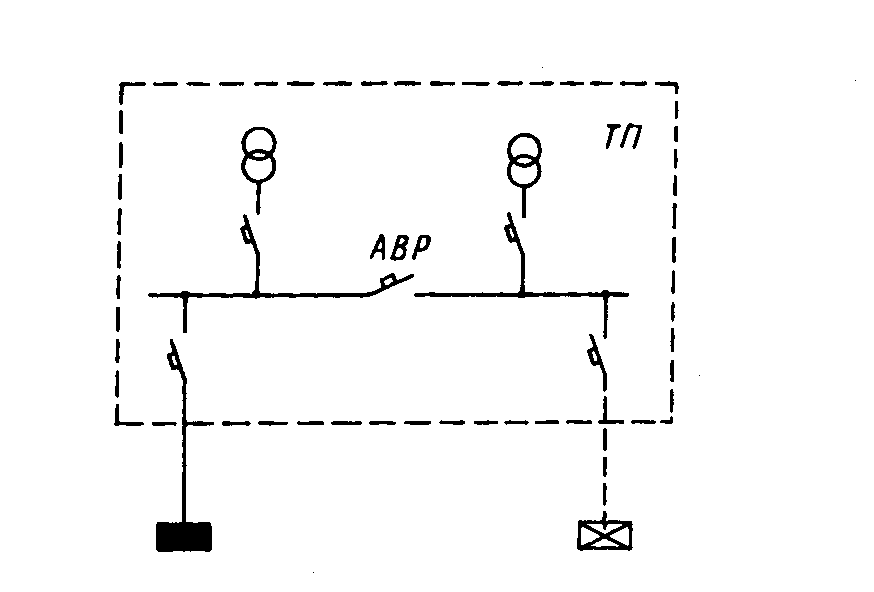

Рис.3.3 - Схема живлення освітлювальної мережі від двох однотрансформаторних підстанцій з перемичкою між ними з боку нижчої напруги	Рис.3.3 - Схема живлення освітлювальної мережі від однієї двотрансформаторної підстанції.

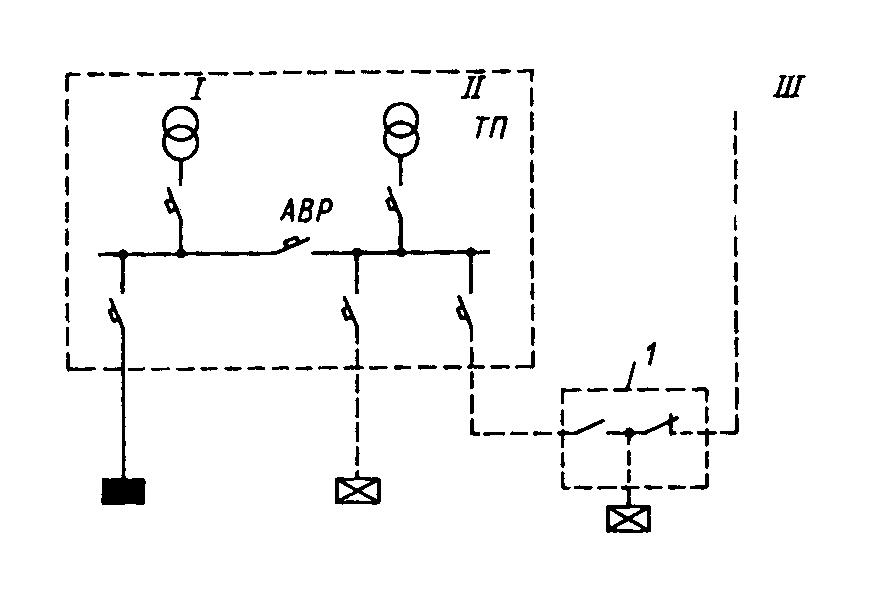

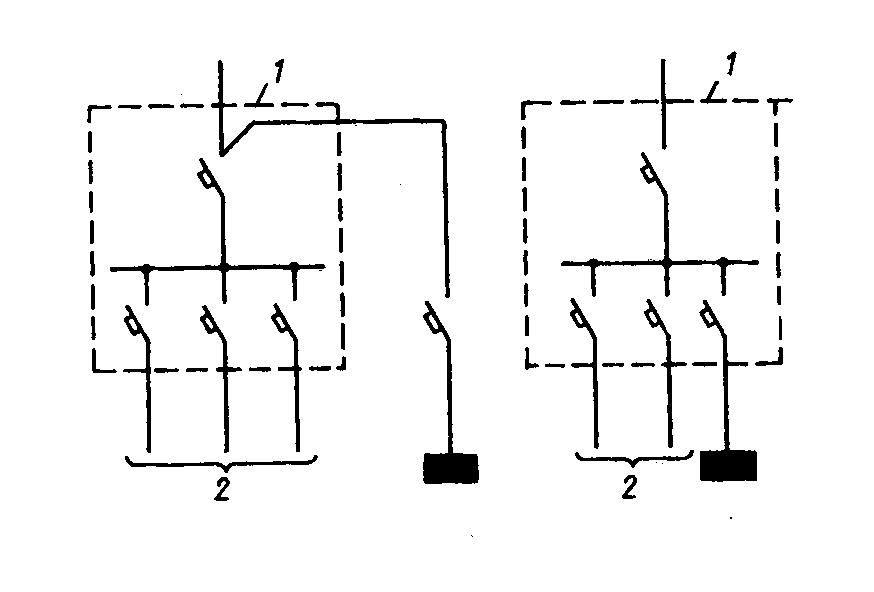

Рис 3.5 - Схема живлення освітлювальної мережі від трьох джерел: 1 – блок перемикання	Рис.3.6 - Схема живлення освітлювальної мережі від силових введень: 1 – ввідно-розподільний пристрій; 2 – лінія до споживачів
Рис.3.7 - Схема живлення освітлювальної мережі при системі трансформатор- магістраль: 1- головні магістралі; 2 – лінії, що живлять позацехові навантаження	Рис.3.8 - Схема живлення – освітлювальної мережі з розмноженням ліній на магістральній ділянці: 1- магістральний щиток; 2 – лінія до основних електроприймачів
