Форма заточки передней поверхности твердосплавных резцов

Форма передней поверхности

Эскиз

Примерное назначение

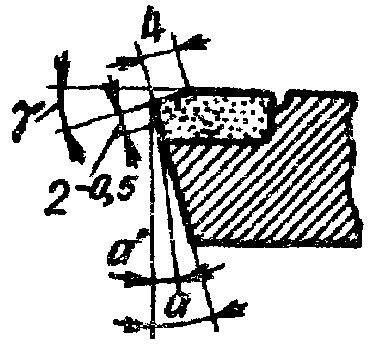

I. Плоская с отрицательной фаской

Для резцов всех типов при обработке заготовок из стали с

_B > 784 МПа в случае недостаточной жесткости системы СПИД и обработке заготовок из серого и ковкого чугуна, стали с _B  784 МПа

П. Криво­линейная с отрица­тельной фаской

Для резцов при полу­чистовом точении и рас­тачивании заготовок из стали с _B  784 МПа с глубиной резания t = 15 мм и подачей s  0,3 мм/об при необходимости завивания и дробления стружки и обра­ботке деталей из нержа­веющей стали с _B  834 МПа

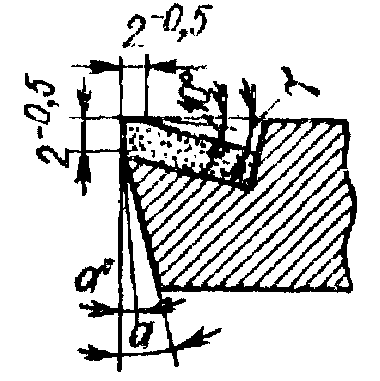

III. Плоская

с отрица­тельным передним углом

Для резцов при черновом точении и растачивании заготовок из стали с _B > 784 МПа и стальных отливок с коркой, загрязненной неметалличе­скими включениями. Для резцов при точении с уда­рами в условиях жесткой технологической системы

IV. Плоская с положительным

передним углом и

опущенной вершиной

Для резцов при черновом точении заготовок из стали с крупными струж­ками и подачей s  1,5 мм/об

Обрабатываемый

материал

Передний угол γ °, при форме передней поверхности

Задний угол, α°

I

II

III

s0,3 мм/об

s>0,3 мм/об

Чугун серый:

HB220

HB>220

Чугун ковкий:

HB 140-150

Стали конструкционные, углеродистые и легированные:

_B 1078 МПа

_B >1078 МПа

Медные сплавы:

12

8

15

15

-

12

-

-

-

15

-

-

-

-

-

5

10

-

10

12

12

12

8

8

8

8
