Основные типы токарных резцов и область их применения

Тип резца

Эскиз

Область применения

Направление подачи

Проходные прямые правые и левые

Наружное обтачивание

Продольная

Проходные отогнутые правые и левые

Наружное обтачивание

Подрезание торцов

Продольная

Поперечная

Проходной упорный

Наружное обтачивание с подрезанием уступа под углом 90⁰ к оси детали

Продольная

Подрезной отогнутый

Подрезание торца, подрезание уступа под углом 90⁰ к торцу

Поперечная

Отрезной

Отрезание заготовки

Поперечная

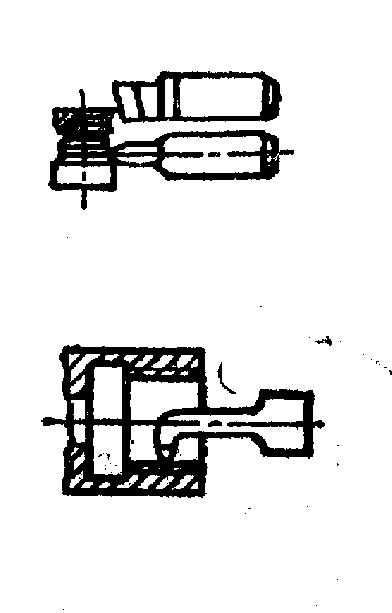

Расточной

Растачивание сквозного отверстия

Продольная

Растачивание глухого отверстия, подрезание дна отверстия

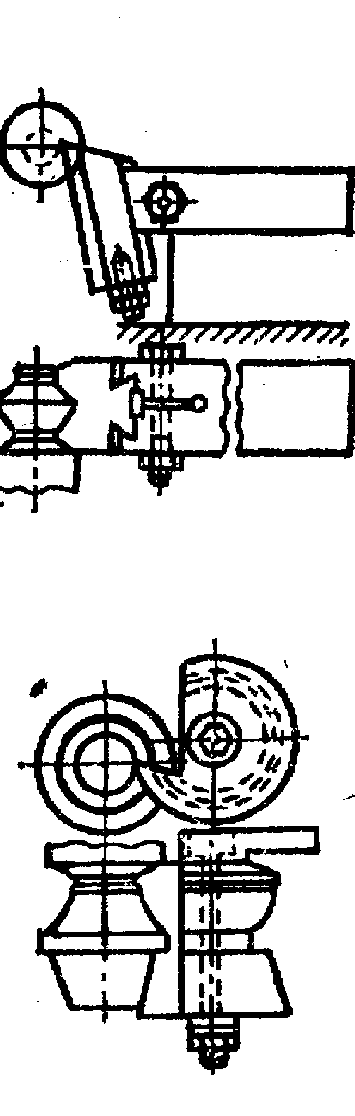

Фасонный: призматический круглый

Обтачивание фасонных поверхностей

Поперечная (радиальная)

Резьбовой

Нарезание наружной резьбы

Нарезание внутренней резьбы

Продольная

Определяемый параметр

Формула

Обозначения

Скорость резания v, м/мин

D- диаметр обрабатываемой поверхности, мм; n- частота вращения шпинделя, об/мин

Частота вращения шпинделя при заданной скорости резания n, об/мин

См. выше

Глубина резания t, мм

D и d – диаметры заготовки соответственно до и после прохода резца

Площадь поперечного сечения среза f,мм

s – подача, мм/об; a – толщина среза (стружки), мм; b – ширина среза (стружки), мм

Сила резания P_z, H

c_p, x_p и y_p – коэффициенты (P_z определяется специальными таблицами)

Мощность, расходуемая на резание N_рез, кВт

P_z и v – см. выше;10 – множитель в знаменателе для перевода одной единицы в другую (кгс·м/с в Вт)

Эффективная мощность токарного станка N_э, кВт

(N_рез  N_э)

N_э.д – номинальная мощность электродвигателя, кВт;  - КПД станка и электродвигателя (для токарного станка 0,75)

Основное (машинное) время Т_о, мин

L – расчетная длина рабочего хода резца, мм; h – припуск на сторону; - число рабочих ходов; n и s – см. выше

Штучное время обработки детали Т_ш, мин

Т_о – см. выше;

Т_в – вспомогательное время (на одну деталь); Т_об – время на обслуживание рабочего места;

Т_пер – время перерыв на работе
