XIV.1. Методы нарезания резьб
На токарно-винторезных станках применяются методы нарезания треугольных резьб, различающихся по видам режущего инструмента, по закреплению на станке и способам осуществления продольной подачи.
Имеются три способа продольной подачи: принудительная, сообщающая режущему инструменту точное перемещение на шаг резьбы один оборот шпинделя; самозатягивающая (самонавинчивающая), сообщаемая режущему инструменту самим инструментом, в результате винтового врезания в металл заготовки; комбинированная, т.е. принудительная с некоторым допустимым отклонением её величины за один оборот заготовки от шага нарезаемой резьбы и самозатягивающая, допускающая небольшие продольные перемещения инструмента (выпускаемые опережением или запаздыванием принудительной подачи). Методы нарезания резьбы по видам инструмента приведены в табл. XIV.1.
Таблица XIV.1
Нарезание резьбы
Эскиз |
Метод нарезания резьбы |
Плашками и метчиками |
|
|
Неточные, преимущественно крепёжные резьбы с шагом до 4 мм нарезают при помощи плашек (а) и метчиков (б). Эти же резьбонарезные инструменты применяют и для калибрования резьбы диаметром до 76 мм. Нарезание ведётся способом самозатягивающей или комбинированной подачи. Средняя точность нарезания резьбы плашками и метчиками 8g и 7H |
Резьбовыми резцами |
|
|

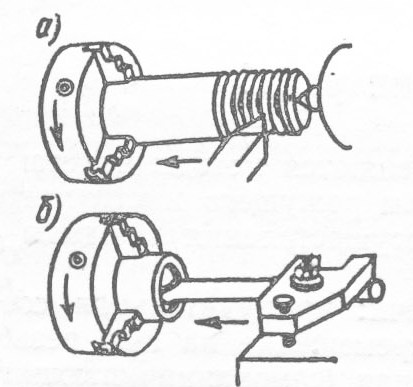

Нарезание резьбы резцами – это универсальный способ, характерный для токарно-винторезного станка. Резцами нарезаются наружные (a) и внутренние (б) резьбы с мелким и крупным шагами, на упор и в глухих отверстиях. Точность нарезания винтов до 6g степени, гаек – до 6H степени. Продольная подача принудительная |
Специальными резьбовыми гребенками |
|
|
Отличается от нарезания резьбы резцом повышенной в два-три раза роизводительностью и возможностью применения только при обработке заготовок, допускающих полный выход гребёнки из резьбы. Средняя точность при нарезании гребёнками наружной резьбы 6g, а внутренней-7H. |
Эскиз |
Метод нарезания резьбы |
Резьбонарезными головками |
|
|

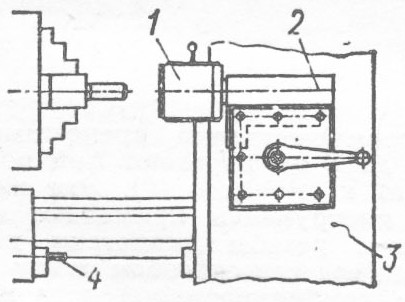

Резьбы крепёжные и неточные с шагом резьбы до 4мм высокопроизводительно нарезаются невращаюшимися винторезными и гайконарезными головками 1. В специальной державке 2 головка устанавливается на резцедержатели станка. Налаживается упор 4, выключающий подачу суппорта 3. Диапазон значений диаметров внутренних резьб, нарезаемых гайко-нарезными головками, от 36 до 95 мм.
Производительность нарезания резьбы резьбонарезными головками в 1,5-2 раза превосходит достигаемую при нарезании плашками и метчиками. Продольная подача самозатягивающая и комбинированная |
Резьбонакатными головками |
|
|

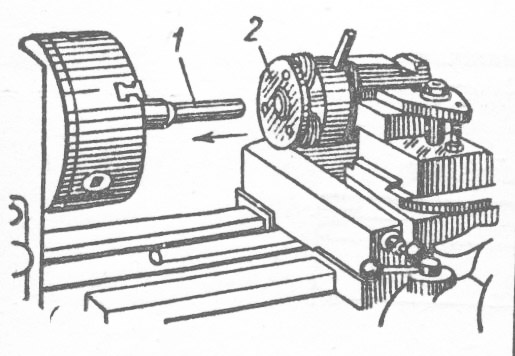

Резьбы наружные с шагом резьбы Р=3 мм накатываются на токарно-винторезных станках одно-, двух-, и трех роликовыми специальными резьбонакатными головками 2. Резьба образуется в результате пластической деформации металла без снятия стружки. Заготовке 1 сообщается вращение, резьбонакатной головке – принудительная продольная подача.
Производительность накатывания несколько превосходит достижимую при нарезании резьбы резьбонарезными головками. |
