3.1. Побудова часових діаграм струмів та напруг інвертувального режиму

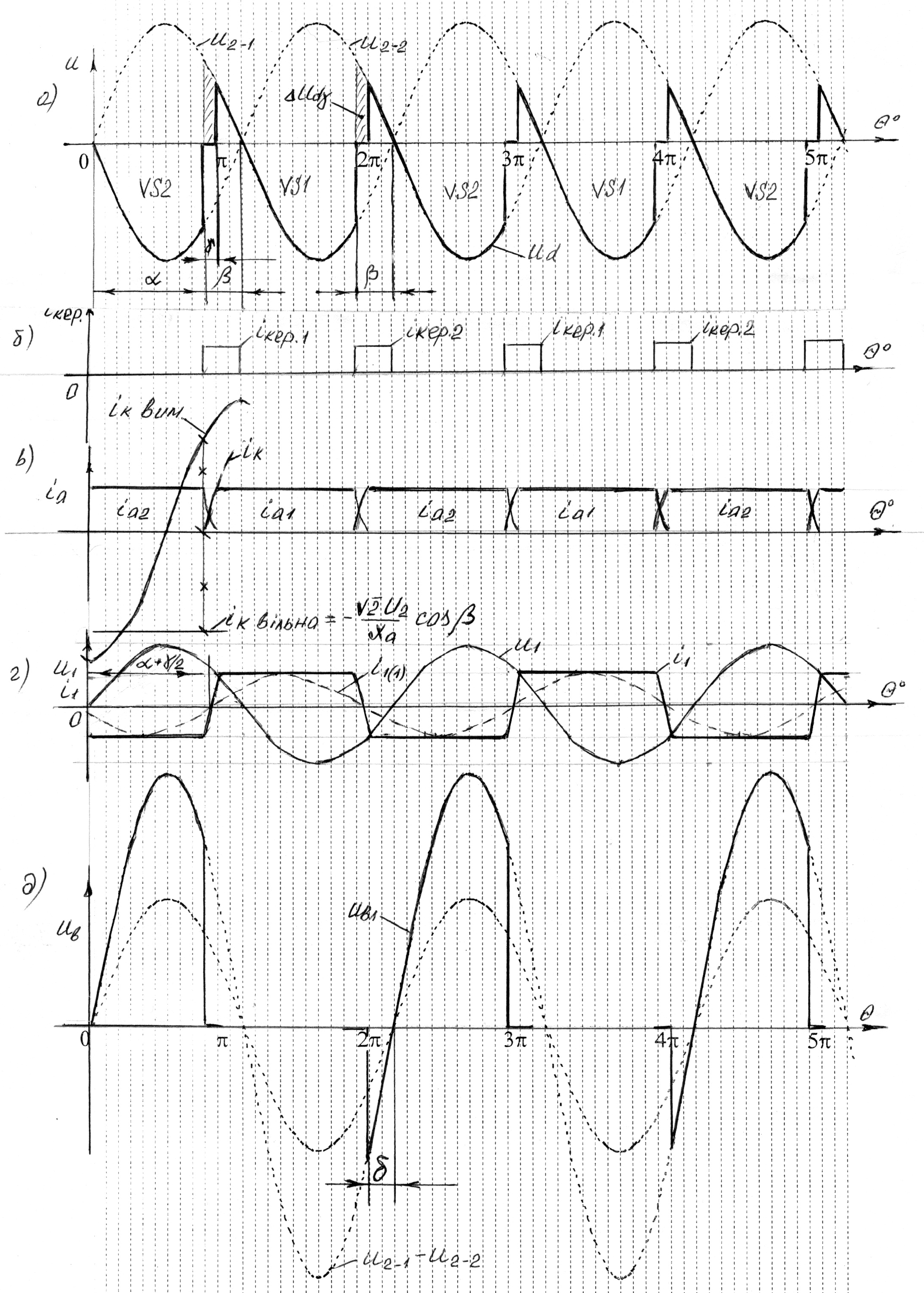

На рис.12а наведені вторинні напруги трансформатора u_2-1 та u_2-2 інвертора, а на рис.12б імпульси керування тиристорами.

Індуктивність дроселя вважаємо L_d , в зв’язку з чим струм і_d в колі генератора (вхідний струм інвертора) буде ідеально спрямленим. З випередженням на кут  відносно точки  поступає імпульс керування і_кер.1 тиристора VS1. В цей момент виконуються обидві умови вступу в роботу тиристора VS1 (u_2-1  0 та наявність імпульсу керування). Наявність індуктивних опорів х_а1, х_а2 в анодних колах тиристорів призводить до виникнення комутаційного процесу переходу струму і_d з тиристора VS2 на тиристор VS1, тривалість якого визначається кутом . Як і у випрямлячі, цей процес протікає під дією струму i_к в контурі з обома провідними тиристорами і випрямлена напруга на ділянці комутації теж рівна нулю u_d=0 (рис.12а ). Після закінчення комутації i_a2=0, а i_a1=I_d. На інтервалі від до 2 генератор забезпечує протікання струму через одну половину вторинної обмотки трансформатора і тиристор VS1. Ділянка напруги u_2-1 на цьому інтервалі визначає криву u_d інвертора.
