7. Показники підсилювальних каскадів

Показники підсилювальних каскадів залежать від способу увімкнення транзистора, який виконує роль керованого елементу. В табл. 1 наведені основні характеристики підсилювальних каскадів.

Таблиця 1

Параметри каскадів підсилення, які виконані за різними схемами увімкнення транзистора

Схема увімкнення транзистора	Вхідний опір каскаду Rвх	Коефіцієнт підсилення за струмом Кі	Коефіцієнт підсилення за напругою Кu	Коефіцієнт підсилення за потужністю Кр	Вихідний опір каскаду Rвих
Схема з загальним емітером	1-3 кОм	Кі   за умови Rк  Rн	20 - 100	(0,2-5)×103	Rк
Схема з загальним колектором	дещо більший, ніж в схемі зі спільним емітером	більший одиниці	1	Кр Кі	10-50 Ом
Схема з загальною базою	10-50 Ом	1	Якщо джерело вхідного сигналу ідеальне (Rг 0), то такий же як і в схемі зі СЕ	Кр Кu	 Rк

З табл. 1 видно, що найкращою є схема з загальним емітером, оскільки вона володіє коефіцієнтами підсилення за струмом та напругою. Однак і інші схеми необхідні в електронних пристроях промислової електроніки та перетворювальної техніки.

Схема з загальною базою має кращі вихідні характеристики і транзистор може використовуватись на більших колекторних напругах, ніж в схемі з загальним емітером. У відповідності з цим каскад з загальною базою буде вигідний за необхідності підвищених значень вихідної напруги, коли каскад зі загальним емітером не може бути використаний. Підсилювальний каскад в цих випадках використовують як вихідний, а каскад зі загальним колектором буде перед ним і представлятиме для каскаду зі загальною базою джерело вхідного сигналу з малим внутрішнім опором.

8. Багатокаскадні підсилювачі

Багатокаскадні підсилювачі використовуються тоді, коли один каскад не може забезпечити необхідних параметрів вихідного сигналу. В цьому випадку з’єднують декілька каскадів послідовно

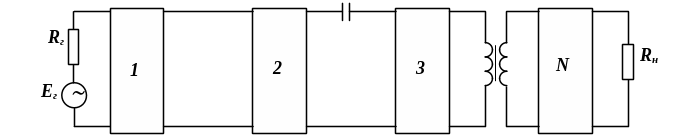

Рис. 11. Послідовне з’єднання каскадів підсилення

Вихідний сигнал першого і любого проміжного каскаду слугує вхідним сигналом наступного каскаду. Коефіцієнт підсилення багатокаскадного підсилювача визначається як добуток коефіцієнтів підсилення окремих підсилювачів

Кu_ = Кu₁Кu₂Кu_N .

Вхідний і вихідний опори багатокаскадного підсилювача визначаються вхідним і вихідним опорами відповідно першого і останнього підсилювача.

Зв’язок між каскадами може здійснюватись за допомогою конденсаторів, трансформаторів або безпосередньо (рис. 11). В даний час підсилювачі виконуються в інтегральному виконанні з безпосередніми зв’язками. Виняток становлять резонансні (вузькосмугові) підсилювачі, де використовуються трансформатори на вході і виході. Обмотка трансформатора в цьому випадку слугує індуктивністю резонансного контуру. Конденсатори можна використовувати для зв’язку між підсилювачами в інтегральному виконанні як навісні елементи.
