3Диаграмма деятельности

В контексте языка UML деятельность (activity) представляет собой некоторую совокупность отдельных вычислений, выполняемых автоматом. При этом отдельные элементарные вычисления могут приводить к некоторому результату или действию (action). На диаграмме деятельности отображается логика или последовательность перехода от одной деятельности к другой, при этом внимание фиксируется на результате деятельности. Сам же результат может привести к изменению состояния системы или возвращению некоторого значения.

Состояние действия (action state) является специальным случаем состояния с некоторым входным действием и по крайней мере одним выходящим из состояния переходом. Этот переход неявно предполагает, что входное действие уже завершилось. Состояние действия не может иметь внутренних переходов, поскольку оно является элементарным. Обычное использование состояния действия заключается в моделировании одного шага выполнения алгоритма (процедуры) или потока управления.

Переход как элемент языка UML был рассмотрен в главе 6. При построении диаграммы деятельности используются только нетриггерные переходы, т. е. такие, которые срабатывают сразу после завершения деятельности или выполнения соответствующего действия. Этот переход переводит деятельность в последующее состояние сразу, как только закончится действие в предыдущем состоянии. На диаграмме такой переход изображается сплошной линией со стрелкой.

Диаграммы деятельности могут быть использованы не только для спецификации алгоритмов вычислений или потоков управления в программных системах. Не менее важная область их применения связана с моделированием бизнес-процессов. Действительно, деятельность любой компании (фирмы) также представляет собой не что иное, как совокупность отдельных действий, направленных на достижение требуемого результата. Однако применительно к бизнес-процессам желательно выполнение каждого действия ассоциировать с конкретным подразделением компании. В этом случае подразделение несет ответственность за реализацию отдельных действий, а сам бизнес-процесс

В общем случае действия на диаграмме деятельности выполняются над теми или иными объектами. Эти объекты либо инициируют выполнение действий, либо определяют некоторый результат этих действий. При этом действия специфицируют вызовы, которые передаются от одного объекта графа деятельности к другому. Поскольку в таком ракурсе объекты играют определенную роль в понимании процесса деятельности.

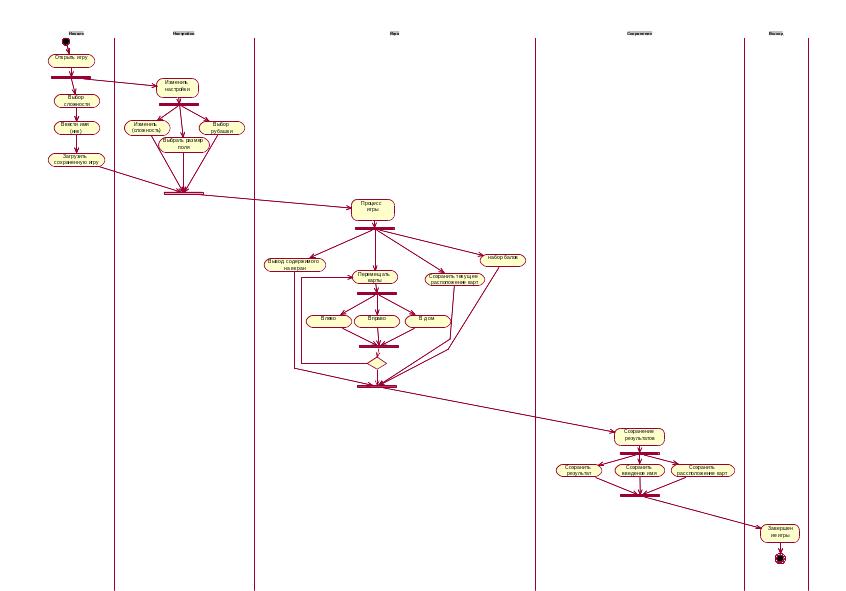

Рисунок 2 - Диаграмма деятельности

4Диаграмма компонентов

Диаграмма компонентов разрабатывается для следующих целей:

• Визуализации общей структуры исходного кода программной системы.

• Спецификации исполнимого варианта программной системы.

• Обеспечения многократного использования отдельных фрагментов программного кода.

• Представления концептуальной и физической схем баз данных.

В разработке диаграмм компонентов участвуют как системные аналитики и архитекторы, так и программисты. Диаграмма компонентов обеспечивает согласованный переход от логического представления к конкретной реализации проекта в форме программного кода. Одни компоненты могут существовать только на этапе компиляции программного кода, другие — на этапе его исполнения. Диаграмма компонентов отражает общие зависимости между компонентами, рассматривая последние в качестве классификаторов.

Для представления физических сущностей в языке UML применяется специальный термин — компонент (component). Компонент реализует некоторый набор интерфейсов и служит для общего обозначения элементов физического представления модели. Для графического представления компонента может использоваться специальный символ — прямоугольник со вставленными слева двумя более мелкими прямоугольниками (рис. 13.1). Внутри объемлющего прямоугольника записывается имя компонента и, возможно, некоторая дополнительная информация. Изображение этого символа может незначительно варьироваться в зависимости от характера ассоциируемой с компонентом информации.

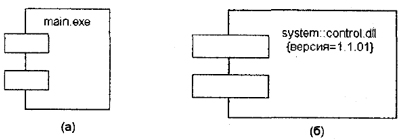

Рисунок 3 - Графическое изображение компонента в языке UML

Поскольку компонент как элемент физической реализации модели представляет отдельный модуль кода, иногда его комментируют с указанием дополнительных графических символов, иллюстрирующих конкретные особенности его реализации. Строго говоря, эти дополнительные обозначения для примечаний не специфицированы в языке UML. Однако их применение упрощает понимание диаграммы компонентов, существенно повышая наглядность физического представления. Некоторые из таких общепринятых обозначений для компонентов изображены ниже (рис. 13.2).

В языке UML выделяют три вида компонентов.

• Во-первых, компоненты развертывания, которые обеспечивают непосредственное выполнение системой своих функций. Такими компонентами могут быть динамически подключаемые библиотеки с расширением dll (рис. 13.2, а), Web-страницы на языке разметки гипертекста с расширением html (рис. 13.2, б) и файлы справки с расширением Ыр (рис. 10.2, в).

• Во-вторых, компоненты-рабочие продукты. Как правило — это файлы с исходными текстами программ, например, с расширениями h или срр для языка C++ (рис. 10.2, г).

• В-третьих, компоненты исполнения, представляющие исполнимые модули — файлы с расширением ехе. Они обозначаются обычным образом.

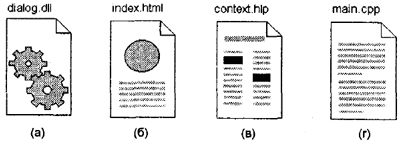

Рисунок 4 - Варианты графического изображения компонентов на диаграмме.

Следующим элементом диаграммы компонентов являются интерфейсы. Последние уже неоднократно рассматривались ранее, поэтому здесь будут отмечены те их, особенности, которые характерны для представления на диаграммах компонентов.

В общем случае отношение зависимости также было рассмотрено ранее. Напомним, что зависимость не является ассоциацией, а служит для представления только факта наличия такой связи, когда изменение одного элемента модели оказывает влияние или приводит к изменению другого элемента модели

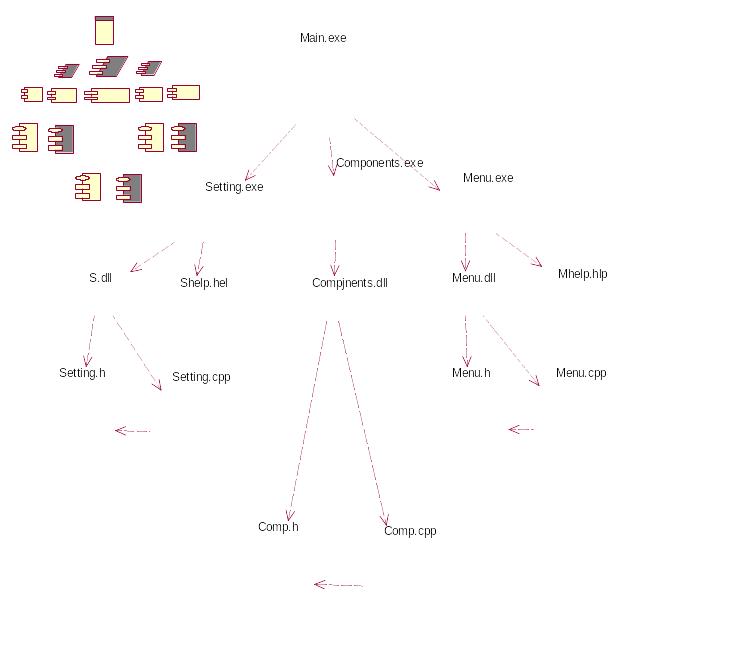

Рисунок 5 - Диаграмма компонентов
