15 Устройство рпг-7в

Устройство РПГ-7В

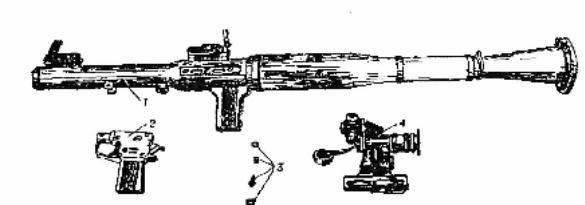

Основные части и механизмы РГТГ-7В представлены на рис. 18.

В состав РПГ-7В входят:/ — ствол с механическим (открытым ) приделом; 2 — ударно-спусковой механизм с предохранителем; 3 —

бойковый механизм; 4 — оптический прицел ПГО-7В.

В комплект гранатомёта входят: запасные части, инструмент и принадлежность (ЗИП).

Назначение и устройство частей, и. механизмов гранатомета

Ствол гранатомёта служит для направления полёта гранаты и отвода пороховых газов при выстреле. Канал ствола гладкий, открытый с обоих кондов. Ствол гранатомета

состоит из трубы и патрубка, они соединены между собой с помощью резьбы и сварки.

Патрубок имеет в передней части сопло, в задней части — раструб, оканчивающийся тарелью, которая предохраняет казённую часть ствола от засорения землей, песком, и другими предметами, при случайном утыкании гранатомета в грунт.

На стволе имеются:

• на дульной части — вырез для фиксатора гранаты;

• сверху — основания (выступы) для крепления мушки и прицельной плавки;

• снизу — ушки для присоединения ударно-спускового механизма, основание бойкового механизма, с гнездом для бойкового механизма и выступом для крепления ударно-спускового механизма, выступ для крепления рукоятки ствола:

• слева — планка с выступами для крепления оптического (ночного) прицела;

• справа — две антабки для крепления ремня с чехлами и плечевого ремня.

16

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою (на открытой местности, в окопах или ходах сообщения, при бое в населенном пункте, в лесу или горах). В зависимости от дальности разлета осколков гранаты делятся на наступательные (РГД-5, РГН) и оборонительные (Ф-1, РГО).  Ручные осколочные гранаты комплектуются запалами УЗРГМ (унифицированный запал ручной гранаты модернизированный) и УДЗ (ударно-дистанционный запал).

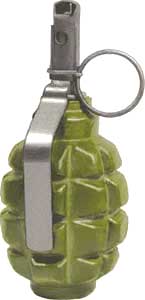

Ручная осколочная граната ф-1

Ручная осколочная граната Ф-1— граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки).

Характеристики осколочной гранаты Ф-1
Тип гранаты – Оборонительная Вес гранаты - 600 гр Вес разрывного заряда - 60 гр Тип запала - УЗРГМ Время горения замедлителя - 3,2-4,2 сек Радиус разлета убойных осколков - 200 м Радиус зоны эффективного поражения живой силы - 7 м Средняя дальность броска - 20-40 м

РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГД-5

Ручная осколочная граната РГД-5 — граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетранспортере (автомобиле).

Характеристики осколочной гранаты РГД-5
Тип гранаты: наступательная Вес гранаты - 310 гр Вес разрывного заряда - 60 гр Тип запала УЗРГМ Время горения замедлителя - 3,2-4,2 сек Радиус разлета убойных осколков - 25 м Радиус зоны эффективного поражения живой силы - 5 м Средняя дальность броска - 30-45 м

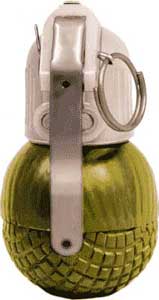

ОСКОЛОЧНАЯ ГРАНАТА РГО

Характеристики осколочной гранаты РГО
Тип гранаты – Оборонительная Вес гранаты - 530 гр Вес разрывного заряда - 92 гр Тип запала - УДЗ Время горения замедлителя - 3,3-4,3 сек Радиус разлета убойных осколков - 150 м Радиус зоны эффективного поражения живой силы - 12 м Средняя дальность броска - 20-40 м

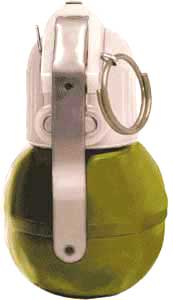

ОСКОЛОЧНАЯ ГРАНАТА РГН

Характеристики осколочной гранаты РГН
Тип гранаты - Наступательная Вес гранаты - 310 гр Вес разрывного заряда - 114 гр Тип запала - УДЗ Время горения замедлителя - 3,3-4,3 сек Радиус разлета убойных осколков - 24 м Радиус зоны эффективного поражения живой силы - 8 м Средняя дальность броска - 30-45 м

РКГ-3

Ручная кумулятивная граната РКГ-3 (и ее модификации) предназначена для борьбы с танками, самоходно-артиллерийскими установками, бронетранспортерами и бронеавтомобилями противника, а также для разрушения прочных преград, долговременных и полевых оборонительных сооружений.

Масса гранаты, гр	1070
Масса заряда, гр	600
Тип ВВ	ТГ-40
Длина гранаты, мм	400
Диаметр гранаты, мм	76
Дальность метания, м	15 - 20
Бронепробиваемость, мм	170 (РКГ-3Е) 220 (РКГ-3ЕМ)
