6.2, Топки.

Пристрій, в якому відбувається процес горіння палива, називається топкою. Залежно від способу спалювання палива топки поділяють на шарові та камерні.

Основним елементом шарової топки е колосникова решітка. Вона складається з окремих балочних та плиткових колосників і є опорою для кускового палива під час його горіння. Крізь просвіти між колосниками подається повітря, яке необхідне для горіння палива, а тверді продукти згоряння (шлак і зола) крізь ці просвіти попадають у зольник.

На рис. 6.2 зображено схему найпростішої шарової топки. Паливо через завантажувальні дверці 1 періодично подається на колосникову решітку 2. Повітря для горіння надходить до шару палива через піддувало 3 і колосникову решітку. З нагріванням паливо підсушується і з нього виділяються летючі речовини, які, змішуючись із повітрям, згоряють у топковому просторі 4.

Шарові топки залежно від методу обслуговування поділяють на топки з ручним обслуговуванням, напівмеханізовані та механізовані. Тепер топки з ручним обслуговуванням зустрічаються рідко, їх використовують для котлів дуже низької продуктивності, У напівмеханізованих топках завантаження палива • й часткове очищення колосникової решітки здійснюються за допомогоюмеханічних чи пневматичних пристроїв. У механізованих шарових топках механічні пристрої майже цілком витіснили ручну працю.

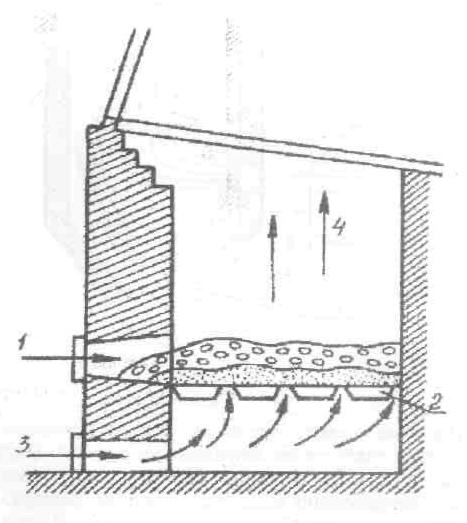

Рис.6.2. Схема найпростішої шарової топки

Камерні топки призначені для спалювання пилеподібного, дрібнобитого, рідкого і газоподібного палива факельним або вихровим способом. Камерна топка — це топковий простір (камера) без колосникової решітки і завантажувальних дверець (рис.6.3). Пшіиво і повітря подають до топкової камери спеціальними пристроями (форсунками чи пальниками залежно від роду палива). Там паливо згоряє в завислому стані. Повітря, яке надходить до камери разом з паливом, називають первинним. Решта повітря, потрібного для повного згоряння палива, подається до камери додатково. Його називають вторинним. Пилеподібне паливо з первинним повітрям по штуцеру 3 через пальник подається в камеру топки. Вторинне підігріте повітря підводиться до пальника через шгупер 2. У топковій камері створюється факел. Внутрішні стінки топки екрановані трубами котла, в які подається вода через колектори, а утворювана від нагрівання пароводяна суміш відводиться. Частина золи і кусочків незгорілого палива виноситься з димовими газами, решта потрапляє у воронку 1.

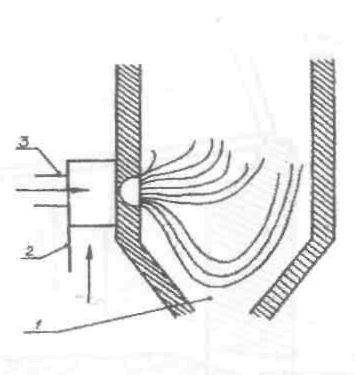

Рис. 6.3. Камерна топка

Циклони! топки призначені для спалювання подрібненого вугілля. Схема такої топки зображена на рис. 6.4. Подрібнене вугілля з первинним повітрям подається через штуцер 1 у циклонну камеру 2. До неї тангенціальне подається вторинне повітря, яке надходить через штуцер 3 із швидкістю близько 100 м/с. У камері створюється потік продуктів горіння, що відкидає великі часточки палива на стінки, де вони під дією повітряних потоків частково згоряють.

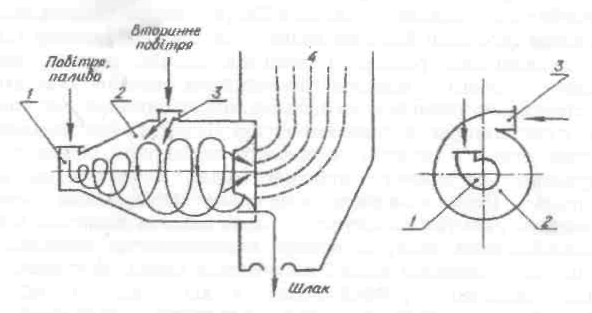

Рис. 6.4. Схема циклонної топки.

З циклонної камери продукти горіння з недогорілими часточками потрапляють до камери допалювання 4. Шлак із циклонної камери через камеру допалювання потрапляє до шлакової ванни, де він гранулюється водою. Ці топки мають найвищу продуктивність і найбільшу повноту згорання палива в порівнянні з двома попередньо згаданими типами топок.
