2.3. Плоская печать.
В этом способе печатающие и пробельные элементы находятся в одной плоскости. Печатающие элементы воспринимают краску, а пробельные участки ее отталкивают. Такой эффект объясняется поверхностными явлениями. Способ плоской печати применяется в:
• литографии (прямой способ печати с печатной формы из камня);
• фототипии (прямой способ печати);
• офсетной печати (непрямой способ печати);
• способе «Ди-лито» (прямой способ печати с офсетных печатных форм).
Литография была изобретена А. Зенефельдером в 1796 г. Воспроизводимое изображение с помощью специальной краски наносилось на камень. Перед окрашиванием камень был увлажнен, вследствие чего участки, свободные от изображения, не воспринимали краску.
Фототипия — следующий вид плоской печати. Его зарождение (1856) связывают с изобретателем А.Л.Пойтевином. Полутона при этом способе воспроизводятся без растрирования. Фототипией достигается очень высокое качество печати (например, отсутствует муар). На светочувствительный пигментно-желатиновый слой, находящийся на стеклянной основе,экспонируют негатив и сразу же проявляют. Образуются области различной степени набухания желатины при контакте с водой. После увлажнения печатной формы получаются различные степени восприятия краски ее участками. Как и литография, фототипия применяется только для художественной печатной продукции (с очень маленькими тиражами).

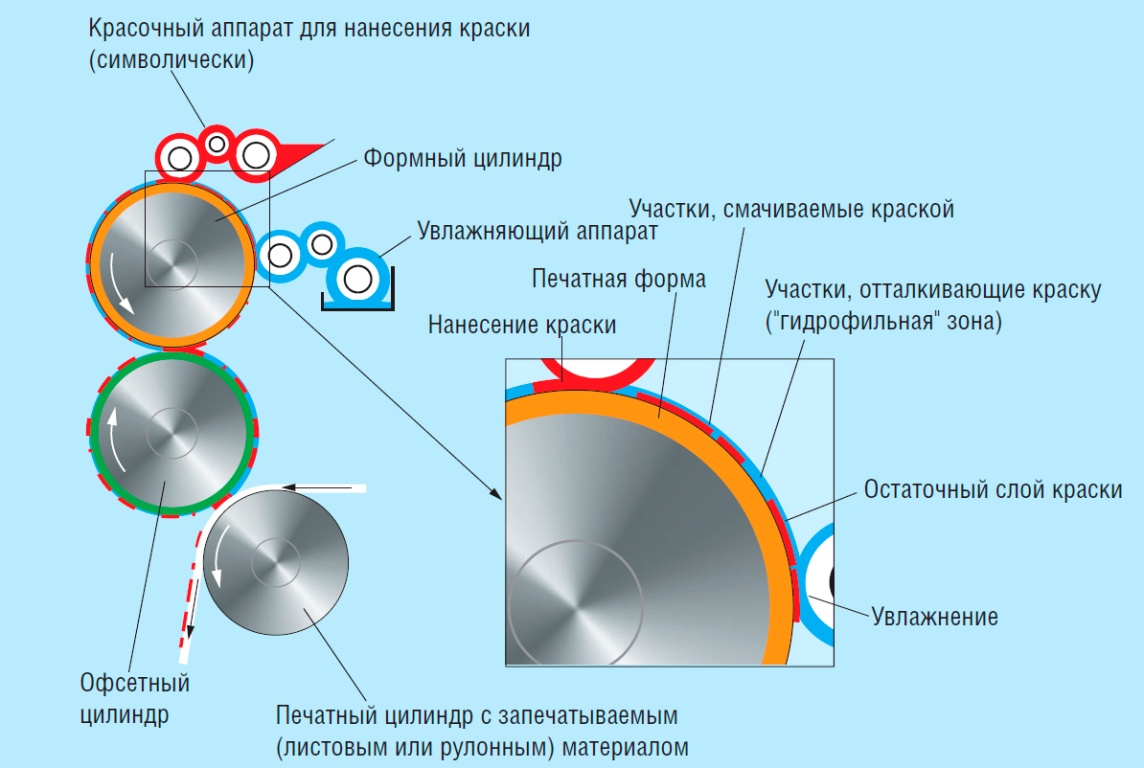

Офсетная печать (способ плоской печати)
Офсет — важнейший вид плоской печати, при котором краска с печатной формы переносится сначала на эластичный промежуточный носитель — резинотканевое полотно, а затем на запечатываемый материал.
Чтобы на печатной форме достичь эффекта отталкивания краски, используют два метода, основанных на различном взаимодействии поверхности печатной формы и краски:
в традиционном офсете печатная форма увлажняется увлажняющим раствором. Раствор очень тонким слоем с помощью валиков наносится на форму. Участки формы, не несущие изображения, гидрофильны, т.е. воспринимают воду, а участки, несущие краску, олеофильны (воспринимают краску). Пленка увлажняющего раствора препятствует передаче краски на пробельные участки формы. Так как этот способ наиболее широко распространен, с офсетной печатью вообще всегда связывают взаимодействие краски и увлажняющего раствора. Таким образом, для машины «офсетной печати» необходимы красочный и увлажняющийаппараты.
в сухом офсете поверхность формного материала краскоотталкивающая, что обуславливается нанесением силиконового слоя. Путем специального целенаправленного его удаления (толщина слоя около 2 мкм) открывается поверхность печатной формы, воспринимающая краску. Этот способ называют офсетом без увлажнения, а также часто «сухим офсетом».
Для обеих систем применяют соответствующие печатные формы и специальные краски.
При нанесении краски на печатную форму должны быть рассмотрены два различных материалопотока в одной традиционной печатной машине:
подача краски;
подача увлажняющего раствора.
Подача краски на рабочие поверхности формы тесно связана с подачей увлажняющего раствора. Основной материал печатных форм — обычно листы из алюминия или полиэфирного материала. На них наносится образующий изображение слой.
КАДР
Способ «Ди-лито» представляет разновидность плоской печати, в котором изображение с печатной формы передается прямо на запечатываемый материал. Он был разработан специально для печати газет. Преимущество состоит в том, что его легко реализовать, используя ротационные машины высокой печати. Печатные аппараты машин в этом случае модифицируются введением увлажняющего аппарата. Печать осуществляется с печатных форм, которые для прямого контакта с бумагой и обеспечения высокой тиражестойкости покрываются специальным слоем и обрабатываются. Этот способ печати имеет для предприятий, располагающих техникой высокой печати, временное значение. Затем он заменяется обычно более эффективной офсетной печатью на ротационных машинах.
История офсетной печати начинается в Мюнхене с золнхофенерского камня-сланца. Сентиментальная история списка отданного в стирку белья, написанного Алоисом Зенефельдер (1771—1834) за недостатком бумаги для своей матери на вышеупомянутом камне, хотя и неправдоподобна, однако исторически достоверна. Этот способ, изобретателем которого он является, получил сначала название «полиавтографии», которое позже было заменено на «литографию». В любом случае это был лишь заключительный аккорд долгого исторического поиска драматурга и актера Зенефельдера, целью которого было получить для собственной типографии дешевую форму высокой печати травлением, не используя гравировку.
При попытке создания относительно дешевого способа для перепечатки дорогих нотных листов он обнаружил в 1797 г., что золнхофенерский камень-сланец поразному реагирует при воздействии на него жира и воды. При печати с нанесенного на его поверхность жирной краской рисунка этот камень не надо было больше сильно протравливать для создания рельефа. После предварительного нанесения черной краски, а также однократного легкого травления его нужно было только поддерживать всегда в увлажненном состоянии.

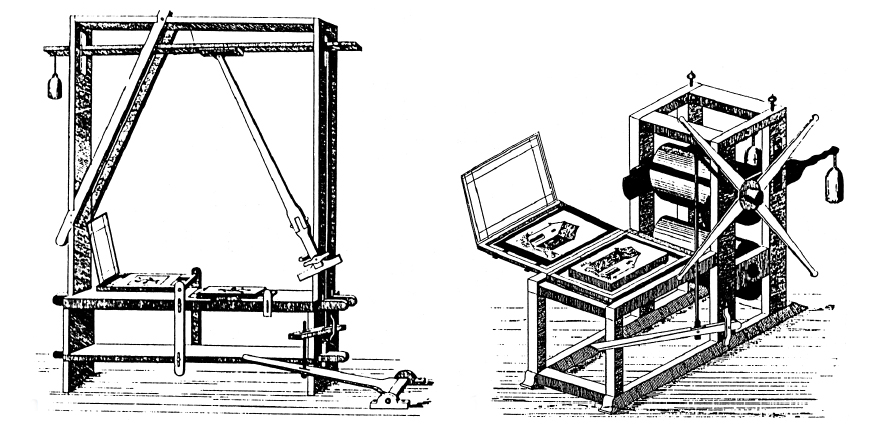

Зенефельдер изобрел также специальный ручной пресс для нового способа печати. Это был так называемый «штанговый» пресс, в котором прижим бумаги обеспечивался посредством качающегося деревянного ножа. Оттиск получался после приглаживания листа таким образом, чтобы чувствительный камень с печатным изображением не подвергался слишком большой нагрузке. Так как со штанговым прессом работать было трудно, он также создал версию пресса с печатным цилиндром. Это случилось за несколько лет до того, как Фридрих Кёниг в Лондоне применил тигельный принцип на своей плоскопечатной машине, на которой также был печатный цилиндр.
