Autodesk Autocad 2008 (русская версия). Руководство по выполнению практических заданий.

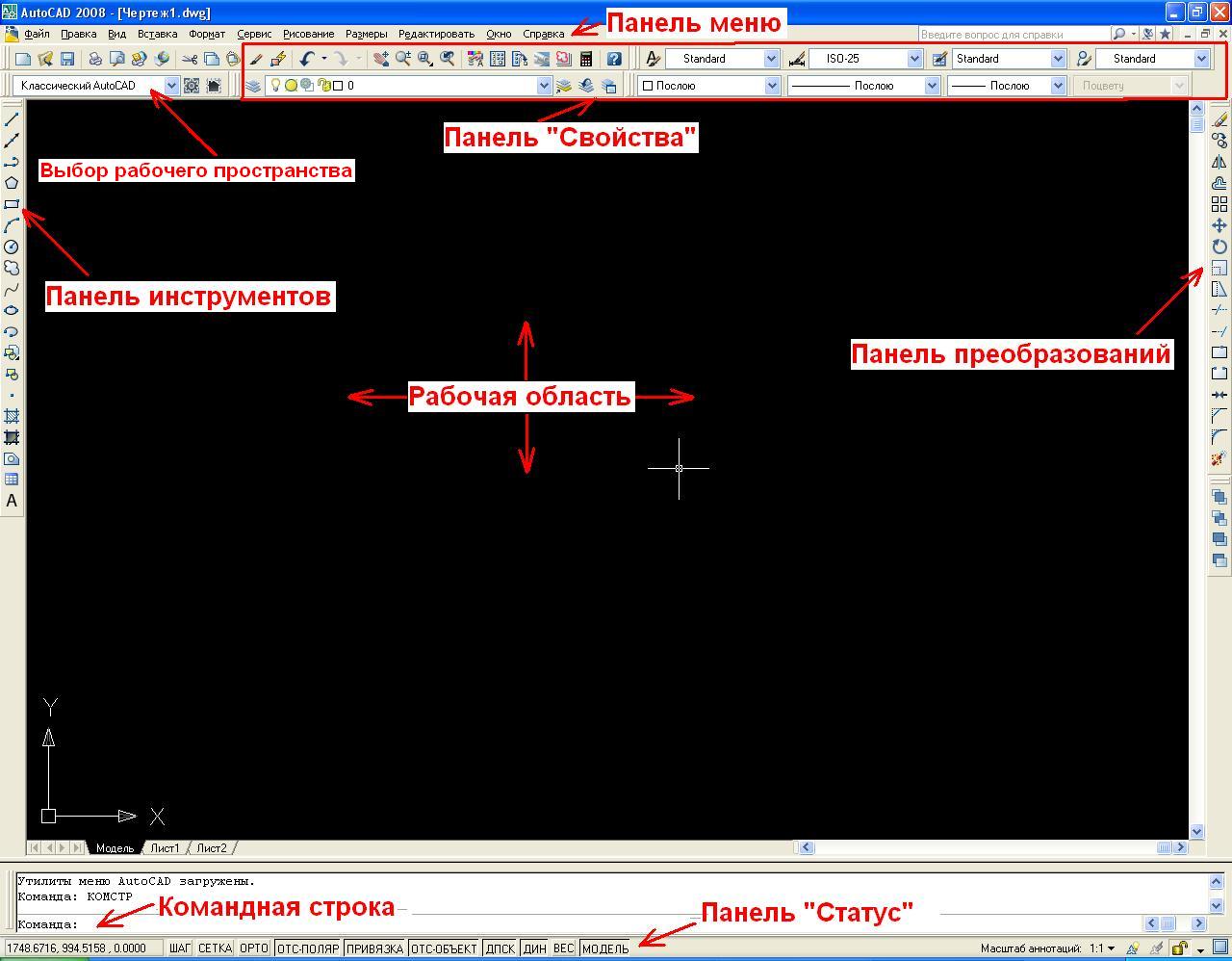

Общий вид системы AutoCAD 2008 (русская версия)
|
Предварительные комментарии:
В тексте для уменьшения количества бесполезных слов элементы Панели меню обозначается символом , пункты меню и значения полей выделены курсивом, вкладки диалоговых окон подчёркиванием, названия элементов диалоговых окон жирным шрифтом, кнопки на диалоговых окнах – обводкой, клавишу на клавиатуре – двойной рамкой. Действия мышкой обозначаются символом с указанием П или Л кнопок. Флажок, который необходимо включить, обозначается , выключить – . Информация, вводимая/выводимая в Командной строке AutoCAD, обозначается символом , после которого в кавычках указывается, что нужно вводить в ответ на приглашение системы (но вы, пожалуйста, вводите без кавычек!). Информация для справки (комментарий) обозначается как . Когда показаны базовые моменты, далее дается только указание на то, что следует делать самостоятельно . Если краткое руководство непонятно, смотрите рекомендованные учебники по AutoCAD.
В случае работы в русскоязычной версии AutoCad 2008, командам, вводимым в командной строке должен предшествовать оператор нижнего подчеркивания (особенности перевода системы на русский язык). Т.е., например, если в тексте руководства указана команда: UCS, то вам следует вводить _USC. Аналогичная ситуация и с ключами команд. Так, если после вызова команды, указано ввести, например, n, то нужно вводить _n и т.д. Данное правило не относится к простому вводу цифр, букв, имен стилей и т.д.
В самом начале после загрузки системы рекомендуется сменить Рабочее пространство с «2D Рисование и аннотации» на «Классический AutoCad» через соответствующий выпадающий список.
I. Создаём рамку формата a3.
1.1. Организация рабочего пространства.
а) Установка формата представления числовых значений:
Формат -> Единицы
Необходимо задать «Десятичный» формат представления единиц измерения Линейных величин с точностью до одной десятой (0.0), и формат «Десятичные градусы» для представления единиц измерения Угловых величин с точностью до единицы (0), выбрать Базовый угол на «Восток» (кнопка Направление), указать направление отсчета Угловых величин против часовой стрелки ( По часовой стрелке). Единицы измерения вставленных элементов – Миллиметры.
б) Установка границ чертежа для листа формата А3:
Формат -> Лимиты чертежа
В результате в командной строке появится запрос на ввод данных:
Левый нижний угол или [Вкл/Выкл] : “0, 0” Enter
Правый верхний угол : “420, 297” Enter
Следует отметить, что при работе в режиме команд, вся выводимая информация необходима, и ничего стирать и удалять не надо. Необходимо просто встать в конец строки Команда и вводить нужные команды или их параметры. Если команда была вызвана случайно, или неверно, ил вы допустили ошибку при работе с ней, то для выхода (отмены) команды используйте клавишу ESC. Для отмены предыдущих действий – используйте комбинацию Ctrl + Z.
В случае если возникают проблемы с вводом команды или ее параметров, в частности, происходит перенос поля ввода из командной строки в Рабочую область экрана, необходимо отключить динамический ввод. Для этого на Панели «Статус» следует отжать кнопку ДИН.
Таблица размеров форматов (в мм):
А0 |
А1 |
А2 |
А3 |
А4 |
841x1189 |
594x841 |
420x594 |
297x420 |
210x297 |
в) Создание типов линий:
Формат -> Типы линий
Нажимаем кнопку Загрузить
В появившемся списке выберем из представленного списка только невидимую (штриховую и т.п.) и штрихпунктирую (и т.п.) линии. Т.к. в списке представлено много линий, то выбираете ту, которая наиболее подходит (по вашему усмотрению) в качестве линии невидимого контура и осевой. Для каждой из выбираемых линий нужно нажимать кнопку Загрузить.
В окне Диспетчер типов линий нажмем Вкл. подробности и выберем глобальный масштаб равный 0.5. Нажимаем OK.
г) Организация слоёв:
Кнопка
на инструментальной панели откроет
Диспетчер свойств слоев, нажмем на
пиктограмме
Создать слой, и затем создадим
все слои, с необходимыми параметрами,
как указано в приведенной ниже таблице
(назначение слоя можно не заполнять).
Примечание: При выбора цвета, достаточно будет использование краткой цветовой полоски с основными цветами – нет необходимости тщательного поиска из всей представленной палитры. Также можно делать поиск по названию цвета, вводимого в поле Цвет в окне Выбор цвета.
Имя слоя |
Назначение слоя |
Цвет |
Тип линии |
Толщина |
Вывод на печать |
AXIS |
Вычерчивание осевых линий |
Голубой |
штрихпунктирная |
По умолчанию |
|
DASHED |
вычерчивание линий невидимого контура |
Голубой |
невидимая |
По умолчанию |
|
DIM |
нанесение размерных линий |
Зеленый |
Continuous |
По умолчанию |
|
HATCH |
выполнение штриховок |
Фиолетовый |
Continuous |
По умолчанию |
|
MAIN |
вычерчивание основных линии контура |
Синий |
Continuous |
0,7 мм |
|
SYMBOL |
вычерчивание линии условных обозначений |
Зеленый |
Continuous |
По умолчанию |
|
TEXT |
нанесение текстов |
Желтый |
Continuous |
По умолчанию |
|
WORK |
выполнение вспомогательных построений |
Красный |
Continuous |
По умолчанию |
|
После того, как все слои созданы, не забудьте нажать кнопку Применить и потом ОК.
Значения остальных полей следует оставить по умолчанию. Поле Пояснение можно не заполнять. Цветовую схему и набор слоев можно использовать и другие, но дальнейшее описание будет апеллировать именно к указанной схеме.
г) Промежуточное сохранение конфигурации рабочей среды:
Файл -> Сохранить как
Тип файла: «Шаблон чертежа AutoCAD (*.DWT):
Путь для сохранения: «U:/<ваша группа>/<ваш каталог>/my_acad.dwt»,
и нажать Кнопку Сохранить.
В появившемся диалоговом окне ничего не менять (Все слои несогласованные, Единицы измерения - Метрические) и нажать OK.
д) Создание текстовых стилей:
Формат ->Текстовый стиль…, кнопка Новый
и затем вводим все шрифты в соответствии с параметрами, представленными в приведенной ниже таблице (имена стиля вводите в английской раскладке клавиатуры):
Имя стиля |
Имя шрифта |
Высота |
Степень растяжения |
Угол наклона |
А25 |
monotxt.shx |
2.5 |
0.8 |
15 |
А35 |
monotxt.shx |
3.5 |
0.8 |
15 |
A0 |
monotxt.shx |
0 |
0.8 |
15 |
После ввода каждого стиля можно нажимать кнопку Применить. После ввода всех стилей нажать Закрыть.
При вводе однострочных текстов ( «TEXT») проблем с данными шрифтами не возникает (только отсутствует буква «ё» и символ «№»). При вводе многострочных текстов ( «МTEXT») отображение русских символов может происходить вне стандарта ЕСКД. Используйте в случае проблем шрифт Courier New (все символы отображаются, заданный наклон сохраняется), либо TrueType шрифты по имени «ЕСКД».
е) Настройка основного стиля размеров в соответствии со стандартами ЕСКД:
Формат -> Размерные стили, кнопка Новый
Имя нового стиля: ESKD (можно вводить и по-русски – ЕСКД)
На основе: ISO-25
Размеры: Все размеры
кнопка Далее, и далее в следующем окне:
Вкладка Линии
Размерные линии: Цвет: Послою
Размерные линии: Вес линий: Послою
Размерные линии: Шаг в базовых размерах: 10
Выносные линии: Цвет: Послою
Выносные линии: Вес линий: Послою
Выносные линии: Удлинение за размерные: 3
Выносные линии: Отступ от объекта: 0
Вкладка Символы и стрелки
Стрелки: Размер стрелки: 5
Метки центра: НЕТ
Вкладка Текст
Свойства текста: Текстовый стиль: A0
Свойства текста: Цвет текста: Послою
Свойства текста: Высота текста: 3.5
Выравнивание текста: Отступ от размерной линии: 2
Вкладка Размещение
Опции размещения: Текст
Подгонка элементов: Размещение текста вручную
Вкладка Основные единицы
Линейные размеры: Точность: 0.0
Линейные размеры: Десятичный разделитель: ','(запятая)
Нажать Ok
ж) Настройка дочерних стилей размеров:
В окне Диспетчер размерных стилей вновь нажать Новый
Имя нового стиля: ничего не вводить
На основе: ESKD
Размеры: Угловые размеры
Далее, и в следующем окне:
Вкладка Текст
Ориентация текста: Согласно ISO
Нажать Ok
…
Имя нового стиля: ничего не вводить
На основе: ESKD
Размеры: Радиусы
Далее, и в следующем окне:
Вкладка Текст
Ориентация текста: Согласно ISO
Нажать Ok
…
Имя нового стиля: ничего не вводить
На основе: ESKD
Размеры: Диаметры
Далее, и в следующем окне:
Вкладка Текст
Ориентация текста: Согласно ISO
Нажать Ok
…
Имя нового стиля: ничего не вводить
На основе: ESKD
Размеры: Выноски и допуски
Далее, и в следующем окне:
Вкладка Символы и стрелки
Стрелки: Выноска: Нет
Нажать Ok
Создание размерного стиля ЕСКД завершено. Чтобы использовать этот стиль в текущем чертеже, укажите его имя в списке существующих размерных стилей и нажмите Установить. После чего можно Закрыть окно Диспетчера размерных стилей.
з) Настройки режима черчения:
«DSETTINGS» (прописные и строчные символы не различаются)
В появившемся окне:
Вкладка Шаг и сетка
Шаг сетки: Шаг сетки по X: 10
Шаг сетки: Шаг сетки по Y: 10
Шаг привязки: Шаг привязки по X: 1
Шаг привязки: Шаг привязки по Y: 1
Шаг Вкл
Сетка Вкл
Вкладка Отслеживание
Полярное отслеживание: Шаг углов: 30
Полярное отслеживание Вкл
Вкладка объектная привязка
Объектная привязка Вкл
Объектное отслеживание Вкл
После чего нажимаем Ok.
и) Сохраняем окончательно подготовленную рабочую среду.
