9.2 Розрахунок струмів короткого замикання в мережі 0,38 кВ
В мережах 0,38 кВ визначаємо струми триполюсного к.з. на шинах 0,38 кВ розрахункової ТП та однополюсний струм к.з. в кінці кожної лінії 0,38 кВ.

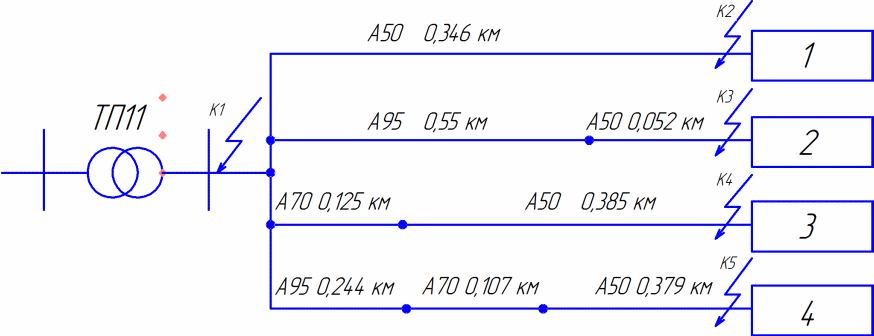

Рисунок 10 — Розрахункова схема електричної мережі 0,38 кВ.
Рисунок 11 — Схема заміщення електричної мережі 0,38 кВ.
Визначаємо триполюсний струм к.з. на шинах 0,38 кВ ТП 10/0,4 кВ:
(35)
Знаходимо струм однополюсного к.з. в найбільш віддаленій точці кожної лінії 0,38 кВ:
,
(36)
де Zт – повний опір силового трансформатора струму к.з. на корпус, Ом;
Zn – повний опір петлі фазний-нульовий провід до точки к.з., Ом.
, (37)
де roфi, roнi – питомий активний опір, відповідно фазного і нульового
проводів на і-й ділянці лінії, Ом/км ;
хфн – питомий індуктивний опір петлі «фаза-нуль» (для прово-
дів із кольорового металу приймаємо хфн = 0,6 Ом/км.
Приклад розрахунку приводимо по лінії 1.
Останні лінії розраховуємо аналогічно, а дані розрахунків заносимо до таблиці 9.
Таблиця 9 — Дані розрахунків мережі 0,38 кВ
-
Точка к.з
Zп , Ом
,
АК1
0,45
336,87
К2
0,54
297,22
К3
0,63
267,19
К4
0,81
220,20
10 Вибір апаратури 10 і 0,38 кВ
Згідно з ПУЕ всі електричні апарати вибираємо:
за родом установлення;
номінальним струмом і напругою;
перевіряємо їх на термічну і динамічну стійкість;
апарати захисту перевіряємо на чутливість і селективність дії.

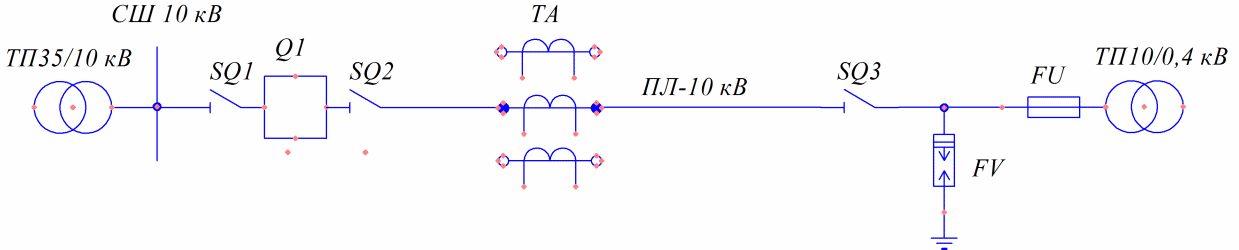

Рисунок 12 –
Однолінійна схема лінії 10 кВ
Розраховуємо максимальні робочі струми:
,
(38)
де Sроз – максимальна розрахункова потужність відповідної ділянки лі-
нії, кВА;
Uн – номінальна напруга мережі, кВ.
Лінія 10 кВ:
Лінії 0,38 кВ:
Для керування відхідною лінією 10 кВ на РТП 35/10 кВ встановлюємо роз'єднувачі, високовольтний вимикач, трансформатори струму для живлення кіл обліку і релейного захисту.
З боку високої напруги проектованої ТП 10/0,4 встановлюємо роз'єднувач, розрядники і запобіжники. На відхідних лініях 0,4 кВ, як правило, встановлюємо автоматичні вимикачі, на вводі 0,38кВ – рубильник або автоматичний вимикач.
10.1 Вибір апаратури 10 кВ
Вибір і перевірку електричних апаратів 10 кВ зручно проводити табличним способом.
На динамічну стійкість під час к.з. апарати перевіряємо шляхом порівняння паспортних даних апарату з ударним струмом триполюсного к.з. іу(3) у місці його встановлення.
Термічна стійкість перевіряємо за виразом:
, (39)
де Іt – струм термічної стійкості для часу t (каталожні дані апара-
та), кА;
Іуст – усталений струм к.з. в місці встановлення апарату, кА;
tпр – приведений час проходження струму к.з. , с.
де tЗ – витримка часу максимального струмового захисту, tЗ = 1,2 с;
tВ – час вимикання вимикача, tВ = 0,2 с .
Таблиця 10 – Вибір високовольтного вимикача Q1
Умови вибору |
Параметри апарату |
Розрахункові дані |
|
10 кВ |
10 кВ |
|
630 А |
82 А |
|
52 кА |
6,51 кА |
|
20 кА |
13,8 кА |
|
|
|
Тип вимикача — ВМГ-10/630/20
Таблиця 11 – Вибір роз'єднувачів для РТП 35/10 SQ1 та SQ2
Умови вибору |
Параметри апарату |
Розрахункові дані |
|
РВ-10/400 |
РЛНДА-10/200 |
||
|
10 кВ |
10 кВ |
10 кВ |
|
400 А |
200 А |
82 А |
|
50 кА |
20 кА |
6,51 кА |
|
29 кА2 |
8 кА2 |
13,8 кА2 |
|
|
|
|
Тип роз'єднувача:
SQ1 — РВ-10/400
SQ2 — РЛНДА-10/200
Таблиця 12 – Вибір роз'єднувача для ПТП SQ3
-
Умови вибору
Параметри апарату
Розрахункові дані
10 кВ
10 кВ
200 А
13 А
20 кА
1,211 кА
8 кА2
1,713 кА2
Тип роз'єднувача: SQ3 — РЛНДА-10/200
Вибір трансформаторів струму.
Трансформатори струму перевіряємо:
— на динамічну стійкість
, (40)
де kд – кратність струму динамічної стійкості (каталожні дані);
Ін1 – номінальний первинний струм трансформатора, А;
— на термічну стійкість:
, (41)
де kt – кратність струму термічної стійкості, що відповідає часу
t = 1с.
Таблиця 13 – Вибір трансформаторів стуму: ТА
Умови вибору |
Параметри апарату |
Розрахункові дані |
|
10 кВ |
10 кВ |
|
100 А |
82 А |
|
|
13,8 кА |
|
|
|
Таблиця 14 – Вибір плавких запобіжників: FU
Умови вибору |
Параметри апарату |
Розрахункові дані |
|
10,5 кВ |
10 кВ |
|
15 А |
13 А |
|
11 кА |
1,211 кА |
|
50 А |
|
Вибираю запобіжники типу — ПК10/30.
