4. Задачи для самостоятельного решения

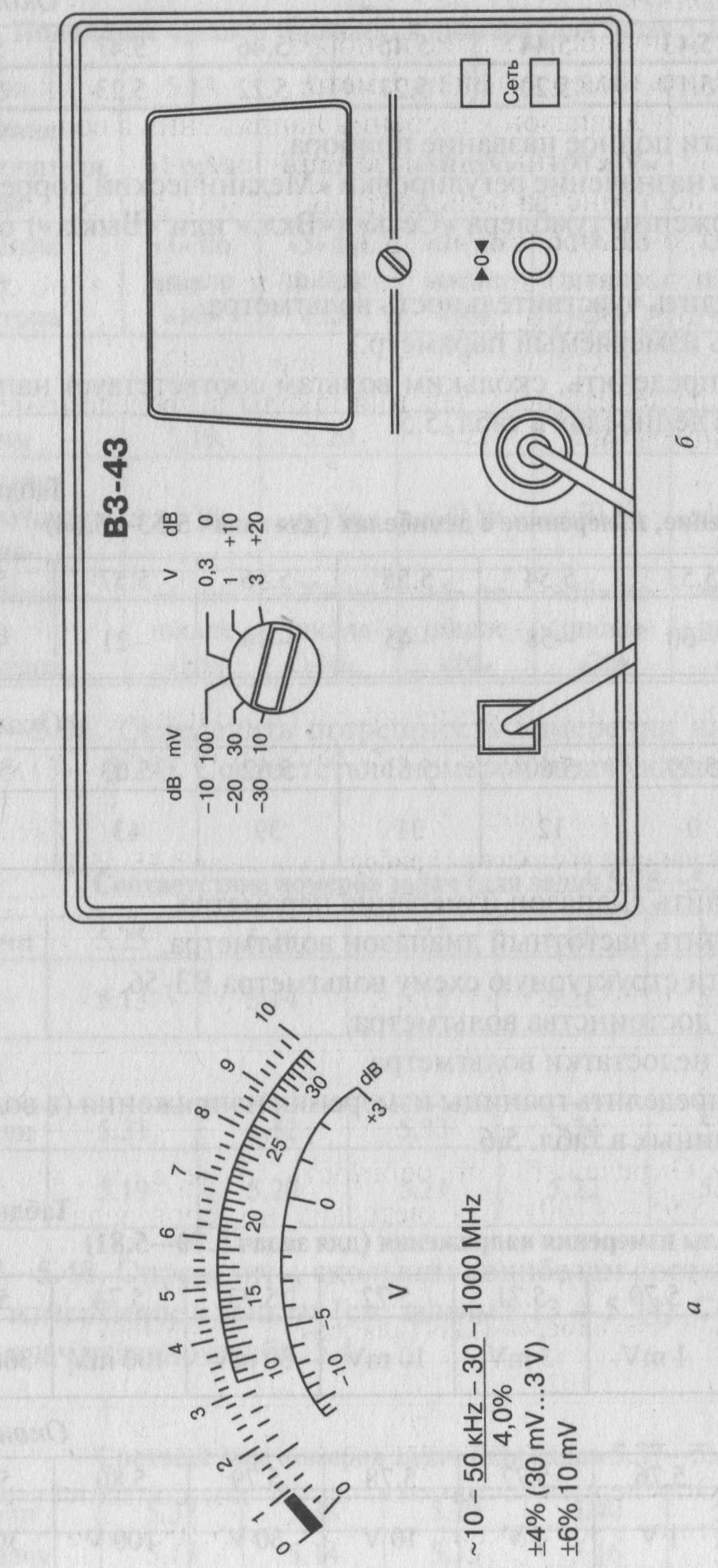

Задачи по вольтметру ВЗ-43 (рис. 10).
Привести полное название прибора.
Определить диапазон измерения напряжения в вольтах.
Определить частотный диапазон прибора.
Определить чувствительность прибора ВЗ-43.
Определить цену деления шкалы в пределе измерения прибора, указанном в табл. 1.
Таблица 1
Пределы измерения прибора В3-43
Номер измерения |
1 |
2 |
3 |
4 |
5 |
6 |
Предел измерения прибора |
10 mV |
30 mV |
100 mV |
0,3 V |
1 V |
3 V |
Определить значение измеряемого параметра, если органы управления прибора установлены в соответствии с табл. 2.
Таблица 2
Положение органов управления прибора В3-43
Номер измерения |
1 |
2 |
3 |
4 |
5 |
6 |
Положение переключателя пределов |
«10mV» |
«30 mV» |
«100 mV» |
«0,3 V» |
«1 V» |
«3 V» |
Положение стрелки индикатора |
«2» |
«10» |
«5» |
«20» |
«8» |
«25» |
Определить погрешность измерения напряжения (см. задачу 6).
Определить, скольким децибелам соответствует напряжение, измеренное в вольтах (см. задачу 6).
Указать назначение регулировки «►О◄». При каком положении тумблера «Сеть» («Вкл.» или «Выкл.») она задействуется?
Определить, скольким вольтам соответствует напряжение, указанное в децибелах (табл. 3).
Таблица 3
Напряжение, измеренное в децибелах
Номер измерения |
1 |
2 |
3 |
4 |
5 |
6 |
Напряжение, dB (дБ) |
–40 |
–30 |
1 |
8 |
12 |
22 |
Определить границы измерения напряжения (в вольтах) в пределах, указанных в табл. 4.
Таблица 4
Пределы измерения напряжения
Номер измерения |
1 |
2 |
3 |
4 |
5 |
6 |
Предел измерения напряжения |
10 mV |
30 mV |
100 mV |
0,3 V |
1 V |
3 V |
Определить границы измерения напряжения (в децибелах) в пределах, указанных в табл. 5.
Таблица 5
Пределы измерения напряжения
Номер измерения |
1 |
2 |
3 |
4 |
5 |
6 |
Предел измерения напряжения, dB (дБ) |
–30 |
–20 |
–10 |
0 |
+ 10 |
+20 |
5. Порядок выполнения работы
Изучить основные теоретические положения.
Ознакомиться с примерами решения типовых задач.
Закрепить теоретические знания, полученные в ходе выполнения лабораторной работы, решив задачи, предназначенные для самостоятельного решения.
Подготовить отчет о выполнении лабораторной работы в соответствии с указанными требованиями.
Защитить отчет преподавателю в период до 13 контрольной недели. Защита отчета будет учитываться при выставлении очередных оценок текущей успеваемости студента.
