5. Частотная манипуляция

Частотная манипуляция, или частотное телеграфирование (ЧТ или F1), широко применяется для передачи дискретных сообщений с использованием в качестве оконечных устройств телеграфной буквопечатающей аппаратуры, аппаратуры передачи данных и быстродействия, а в ряде случаев и для слухового приема. При таком способе управления колебаниями отрицательной посылке (передаче "0") соответствует работа передатчика на частоте fБ, а положительной посылке (передаче "1") – работа на частоте fВ, причем fБ < fВ (рис.3).

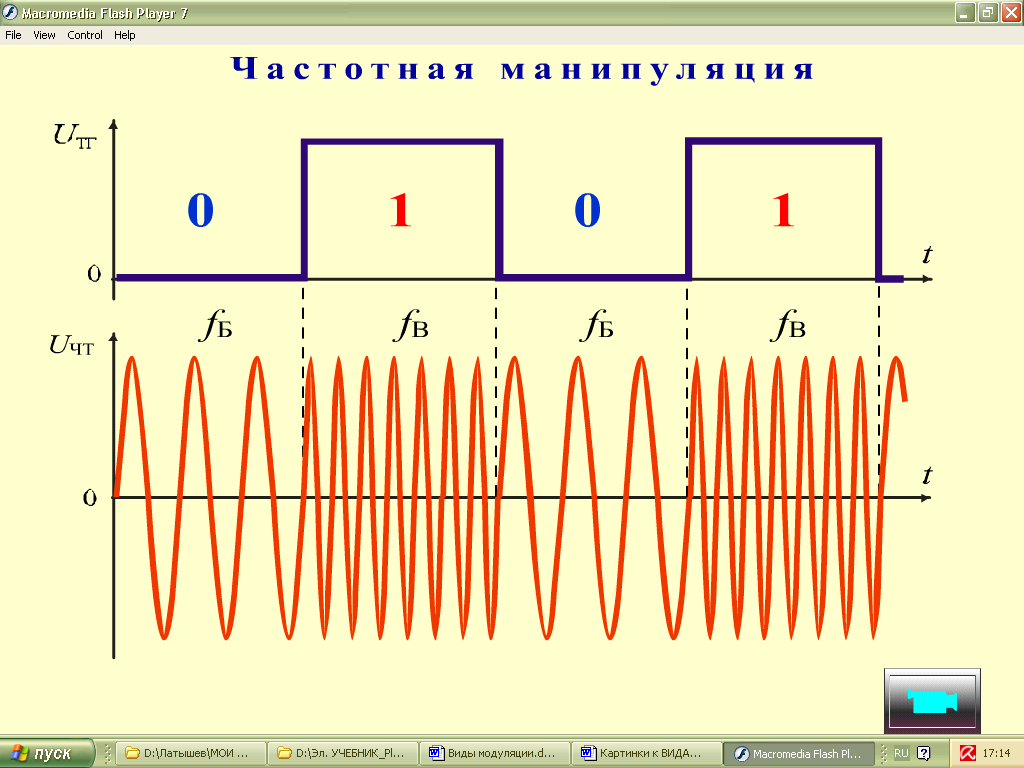

Рис.3. Принцип частотного телеграфирования

Разность частот fВ – fБ называют частотным сдвигом Δfcдв (рис.4). Радиосигналы ЧТ обозначаются следующим образом: ЧТ-125, ЧТ-200, ЧТ-250 и т. д. или F1-125, F1-200, F1-250 и т. д. Число, записанное после дефиса, является значением частотного сдвига в герцах.

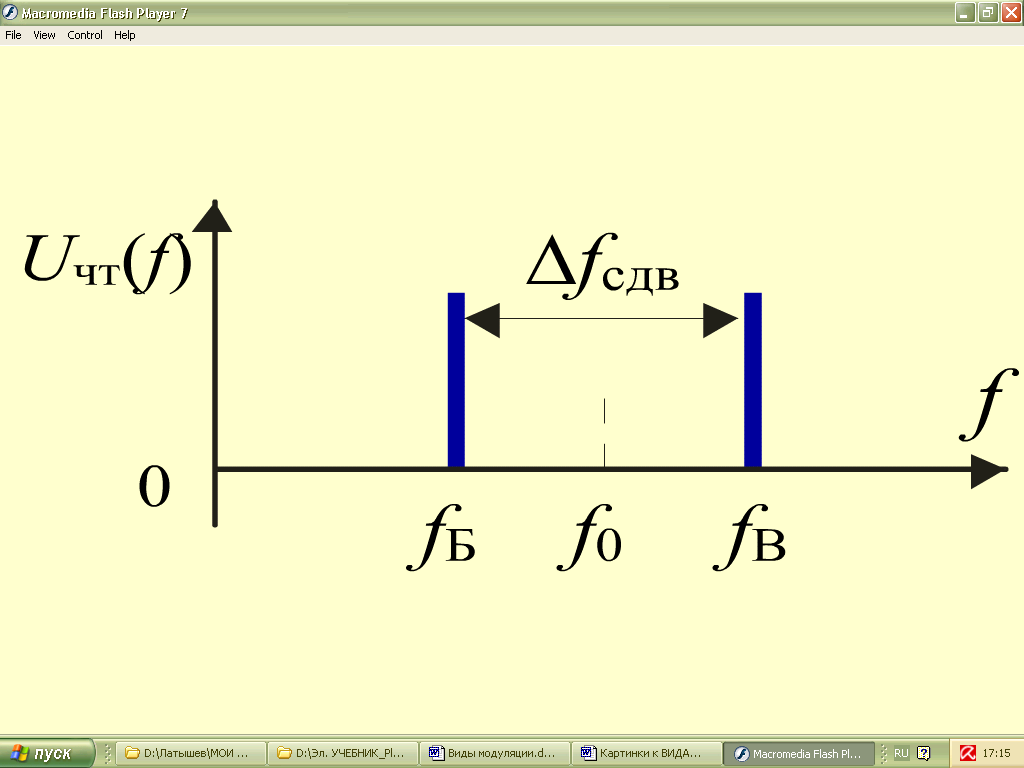

Рис.4. Взаимное расположение сигналов на оси частот при ЧТ

Спектр радиосигналов ЧТ зависит как от скорости телеграфирования, так и от частотного сдвига, а именно: чем больше скорость телеграфирования Vт (в бодах) и чем больше частотный сдвиг, тем шире спектр радиосигнала. Ширина спектра радиосигналов ЧТ может быть определена по следующей приближенной формуле:

ΔFчт = (3…5)Vт + Δfcдв.

Существующая техника радиосвязи предусматривает использование и двухканального частотного телеграфирования (ДЧТ или F6), при котором обеспечивается одновременная работа по двум телеграфным каналам. Каждому из 4-х возможных сочетаний первичных посылок в каналах соответствует определенная частота радиосигнала: fА, fБ, fВ, fГ (табл.1), причем fА < fБ < fВ < fГ.

Таблица 1

1-й ТГканал	2-й ТГканал	Частота сигнала	Частота сигнала относительно f0
"0"	"0"	fА
"0"	"1"	fБ
"1"	"0"	fВ
"1"	"1"	fГ

Принцип двойного частотного телеграфирования поясняется на рис.5.

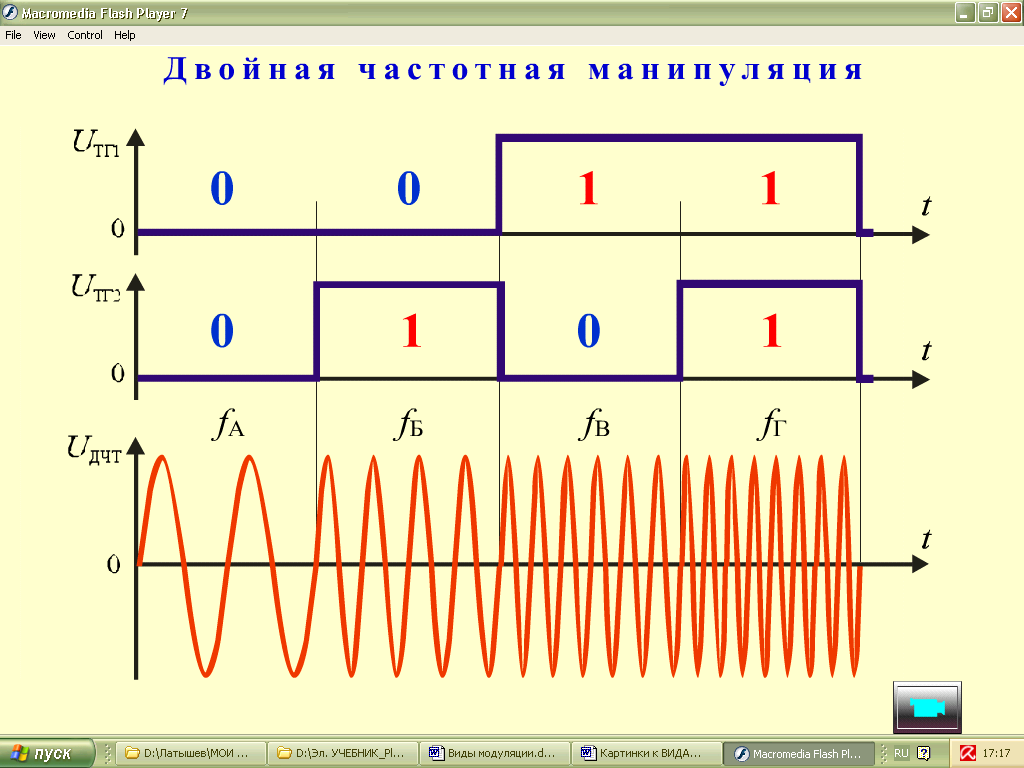

Рис.5. Принцип двойного частотного телеграфирования

Частотные сдвиги fГ – fВ, fВ – fБ, fБ – fА выбираются равными (рис.6). Соответственно частотным сдвигам сигналы обозначаются следующим образом: ДЧТ-250, ДЧТ-500 и т. д. или F6-250, F6-500 и т. д.

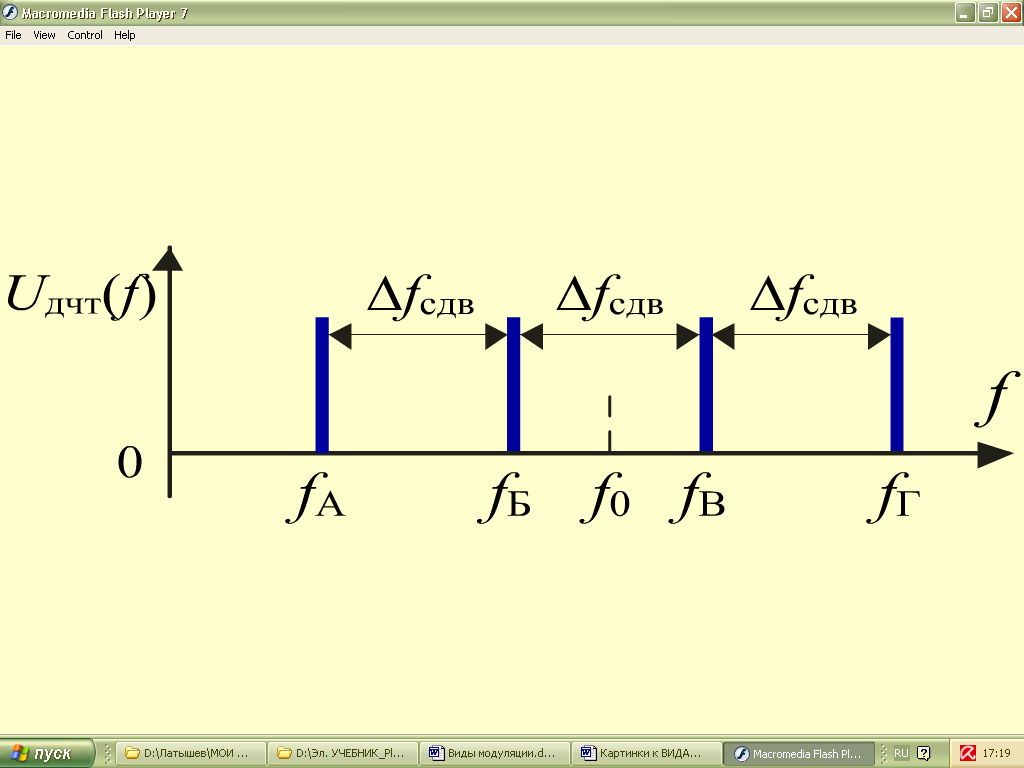

Рис.6. Взаимное расположение сигналов на оси частот при ДЧТ

Сигналы ДЧТ увеличивают пропускную способность радиолинии вдвое, однако, обладают более низкой помехоустойчивостью, чем сигналы ЧТ, и могут применяться при достаточно большом превосходстве уровня сигнала над уровнем помех.

Ширина спектра радиосигналов ДЧТ может быть определена по приближенной формуле:

ΔFдчт = (3…5)Vт + 3Δfcдв .

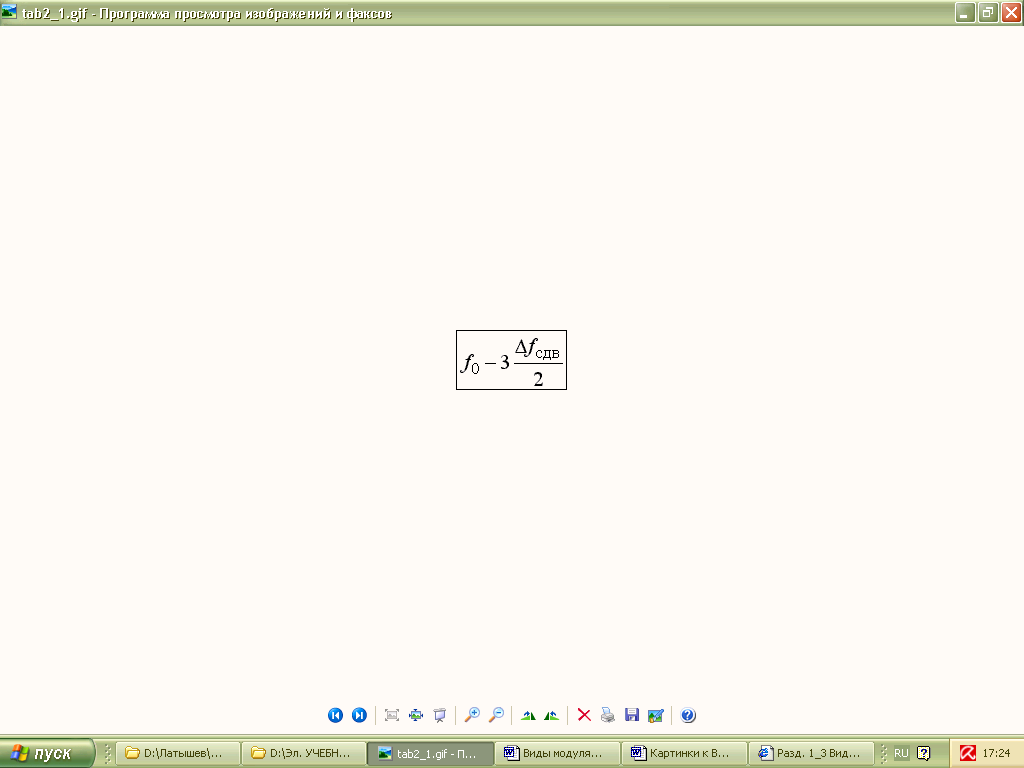

При частотном телеграфировании вводят понятие номинальной частоты , численно равной средней частоте спектра сигналов ЧТ (ДЧТ). Значения частот fА, fБ, fВ, fГ в общем случае можно определить из выражения:

где fо – номинальная частота сигнала;      Δfcдв – частотный сдвиг;

Телеграфные радиосигналы с частотной манипуляцией можно рассматривать как частный случай частотной модуляции с девиацией частоты Δfчт = Δfcдв/2 для ЧТ сигналов и Δfдчт = 3Δfcдв/2 – для ДЧТ сигналов.
