7.5. Высоковольтные источники питания

Высоковольтные импульсы напряжения U_Cmax , возникающие во время обратного хода развёртки на ёмкости С (рис.7.12), используются для получения высоковольтного питания кинескопов. Такой способ получения высоковольтных питающих напряжений эффективен тем, что фильтрацию выпрямленного напряжения на частоте строчной развёртки осуществлять гораздо проще, чем на частоте 50 Гц. Кроме того, при выходе из строя устройства строчной развёртки высоковольтное напряжение с кинескопа автоматически снимается.

Одним из способов получения высоковольтного напряжения для питания второго анода (аквадага) и фокусирующего электрода кинескопа является применение схемы многоступенчатого диодно-емкостного умножителя.

Схема такого умножителя приведена на рис.7.14.

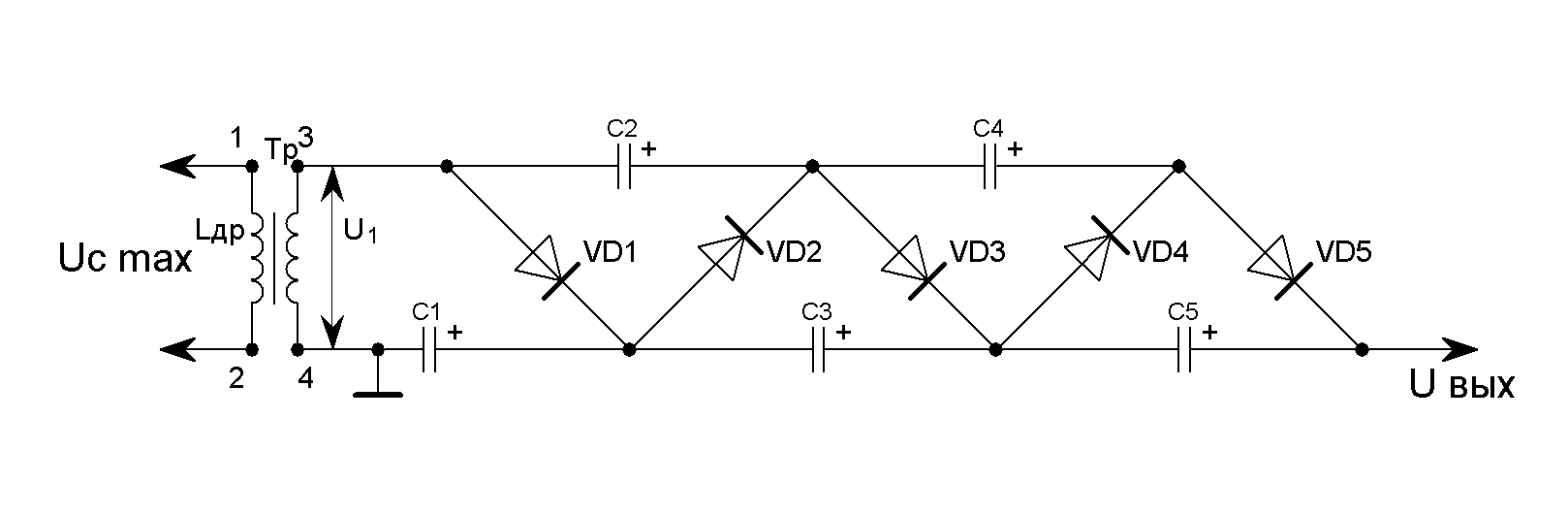

Рис. 7.14. Диодно-ёмкостный умножитель напряжения

Схема работает следующим образом.

Первый импульс О.Х. строчной развёртки U₁ на вторичной обмотке трансформатора Тр заряжает конденсатор С₁ по цепи:

Тр (конт.3) →VD₁ → С₁ → корпус (конт.4).

Конденсатор заряжается до напряжения, равного амплитуде импульса на вторичной обмотке трансформатора (U₁). По окончании импульса конденсатор С₁ разряжается через диод VD₂ на конденсатор С₂ по цепи:

+ С₁ →VD₂ → C₂ → Тр (конт.3) → – С₁ (корпус).

Таким образом, к моменту прихода второго импульса О.Х. конденсаторы С₁ и С₂ оказываются заряженными до напряжения U₁ / 2. Второй импульс О.Х. подзаряжает С₁, а через диод VD₃ заряжается конденсатор С₃. По окончании второго импульса конденсатор С₁ через диод VD₂ вновь подзаряжает C₂, а конденсатор С₃через диод VD₄ заряжает конденсатор С₄. Таким образом, в процессе появления импульсов О.Х. на вторичной обмотке трансформатора происходит последовательный заряд всех конденсаторов схемы умножителя. В установившемся режиме каждый из конденсаторов оказывается заряженным до величины U₁, поэтому выходное напряжение в данной схеме оказывается равным U_ВЫХ = 3U₁.

Другой схемой для получения высоковольтного напряжения является схема выпрямителя с диодно-каскадным трансформатором (ТДКС), изображённая на рис. 7.15.

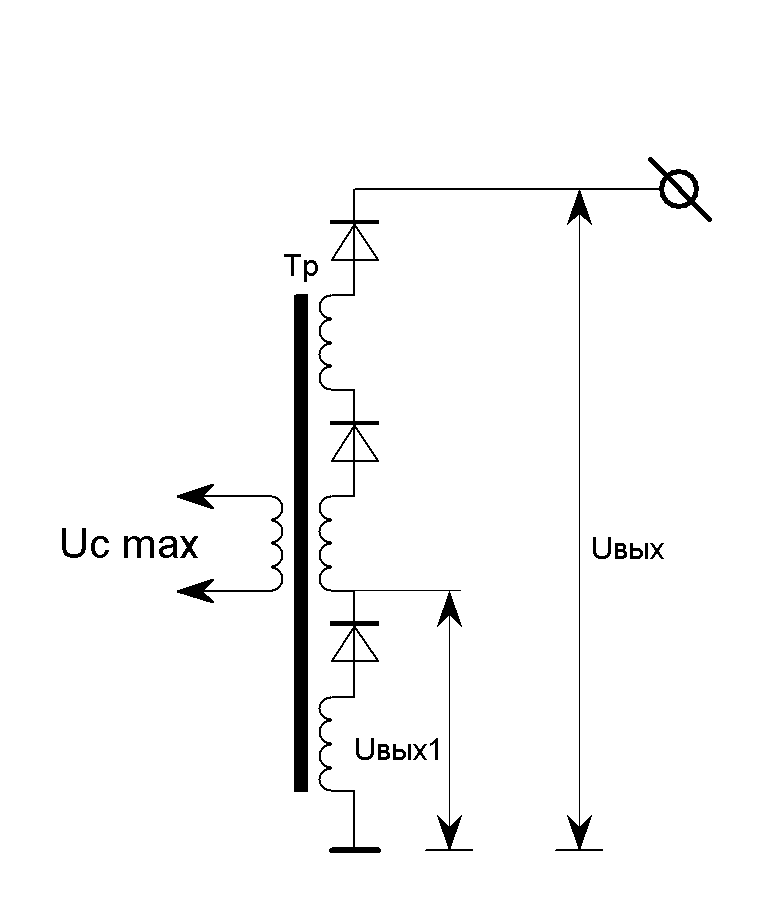

Рис. 7.15. Высоковольтный выпрямитель с ТДКС

Схема представляет собой последовательное соединение трёх однополупериодных выпрямителей с тремя независимыми обмотками. Такая схема позволяет повысить электрическую прочность всего выпрямителя и уменьшить внутреннее сопротивление источника высоковольтного напряжения. Уменьшение внутреннего сопротивления источника делает более стабильным высокое напряжение при изменении токов лучей кинескопа.

Контрольные вопросы:

1. Назначение развёртывающих устройств в телевизоре.

2. Почему в кинескопах не используется отклонение электронного луча с помощью электрического поля?

3. Что такое «подушкообразные» искажения растра?

4. Начертите обобщённую схему функциональную схему устройства кадровой развёртки и объясните назначение функциональных узлов этой схемы.

5. Начертите полную и упрощённую схемы кадровой отклоняющей катушки во время прямого и обратного хода.

6. С какой целью используется схема удвоения питания в выходном каскаде кадровой развёртки?

7. Начертите обобщённую функциональную схему устройства строчной развёртки.

8. Начертите схему высоковольтного выпрямителя на диодно-емкостном многоступенчатом умножителе. Объясните её работу.

9. Начертите схему высоковольтного выпрямителя с диодно-каскадным трансформатором (ТДКС). Объясните её работу.
