Определение основных технико-экономических показателей здания
Определение технико-экономических показателей необходимо для сравнения принятых архитектурно-планировочных и конструктивных решений здания. Поэтому их определение может касаться как планов, разрезов, так и объемов зданий или отдельных их частей.
Ниже приведены основные показатели, которыми студент может воспользоваться при выборе архитектурно конструктивного состояния здания или сооружения.
Выполненные расчеты сводятся в таблицы и размещаются в соответствующих разделах пояснительной записки
Для определения технико-экономических показателей необходимо подсчитать:
- площадь застройки здания;
- строительный объем;
- общую площадь;
- полезную площадь;
- расчетную площадь:
- площадь помещений.
При оценке вариантов проектных решений жилых зданий используются основный технико-экономические показатели:
Площадь настройки Пз – определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включающую выступающие части. Площадь под зданием, расположенная на опорах, а также проезды под. зданим включаються в площадь настройки.
Строительный объем Об – определяется как сумма строительного объема выше от метки 0.000 (наземная часть) и ниже этой отметки (подземная часть). Строительный объем надземной и подземной частей находится в пределах внешних границ поверхностей конструкций, включая ограждающие конструкции, световые фонари, купола, надстройки и т.д.начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, подпольных каналов, портиков, террас, балконов, объема проездов и пространстства под зданием на опорах.
Общая площадь здания Побщ – определяется как сумма площадей всех этажей (включая технический, мансардный, цокольный и подвальный). Площадь этажей здания следует замерять в границах внутренних поверхностей наружных стен. Площадь антресолей, переходов, застекленных веранд, галерей и балконов, зрительных залов включается в общую площадь здания.
Полезная площадь здания Пк – определяется как сумма площадей всех расположенных в нем помещений, за исключением коридоров, тамбуров, переходов, лестничных клеток, лифтовых шахт, внутренних открытых лестниз, а также помещений, предназначенных для размещения інженерного оборудования и инженерных сетей.
К1 – показатель целесообразности соотношения полезной и общей площади по зданию вцелом:
К1=Пк/Побщ;
К2 – показатель экономичного использования строительного объема здания, который определяется как отношение строительного объема к полезной площади:
К2=Об/Пк;
К3 – показатель компактности планировочного решения здания, характеризующийся отношением площади поверхности наружных стен С к общей площади здания:
К3=С/Побщ;
Технико-экономические показатели, относящиеся к планировке квартир:
Жилая площадь Пжп – определяется как сумма площадей всех жилых комнат без учета встроенных шкафов.
Подсобная площадь Ппп – определяется как сумма площадей кухни, санитарных узлов, прихожей, кладовых, коридоров, встроенных шкафов.
Общая площадь квартиры Пзп – определяется как сумма жилой и подсобной площадей (Пзп=Пжп+Ппп), площади летних помещений учитываются со снижающими коэффициентами: для лоджій 0,5, для балконов и террас 0,3.
Целесообразность соотношения жилой и общей площадей при планировании отдельных квартир определяется коэффициентом К1К:
К1К=Пжп/Пзп 1
Приложение 2.[15]
Модульная координация объемно - планировочных и конструктивных элементов в строительстве.
Модульная координация размеров предусматривает взаимное согласование размеров зданий и сооружений, которое осуществляется на основe пространственной координационной системы использующей горизонтальные /план/ и вертикальные /этаж/ модульные сетки.
Предпочтительное применение отводится прямоугольной пространственной координационной системе. Однако, в проектной практике проектируемые здания могут иметь различную конфигурацию .
Неординарность таких решений восполняется использованием непрямоугольной- косоугольной или центрической модульных координационных систем.
Координационные оси - совпадающие с линиями модульной сетки, основанной на укрупненном планировочном модуле, фиксируют размещение несущих и ограждающих конструкций. Привязка к координационной оси определяется принятым расстоянием от координационной оси до плоскости /грани/ элемента /изделия/ или до его геометрической оси y.
Типы и использование координационных модульных сеток в формировании планов сложной конфигурации

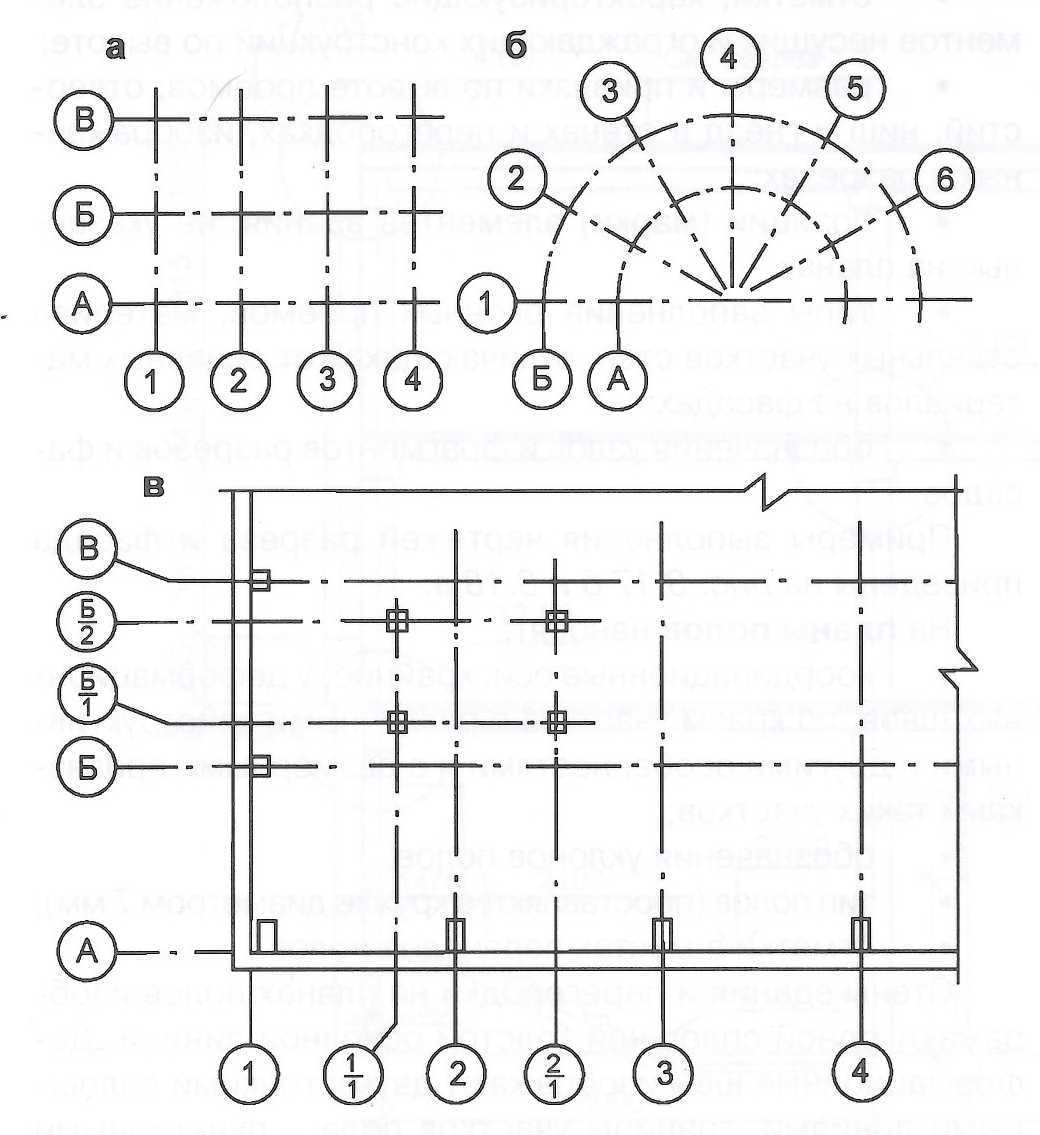

Обозначение
координационных осей на планах зданий
Типы модульных сеток
а-
прямоугольная, б – косоугольная, в –
треугольная, г – центрическая, д –
шестиугольная, е – ромбическая,
мозаичная; полученная наложением
нескольких сеток, ж,з – квадратных, и
– прямоугольной и ромбической, к –
треугольных, л – треугольной и
шестиугольной, м – треугольной и
ромбической.

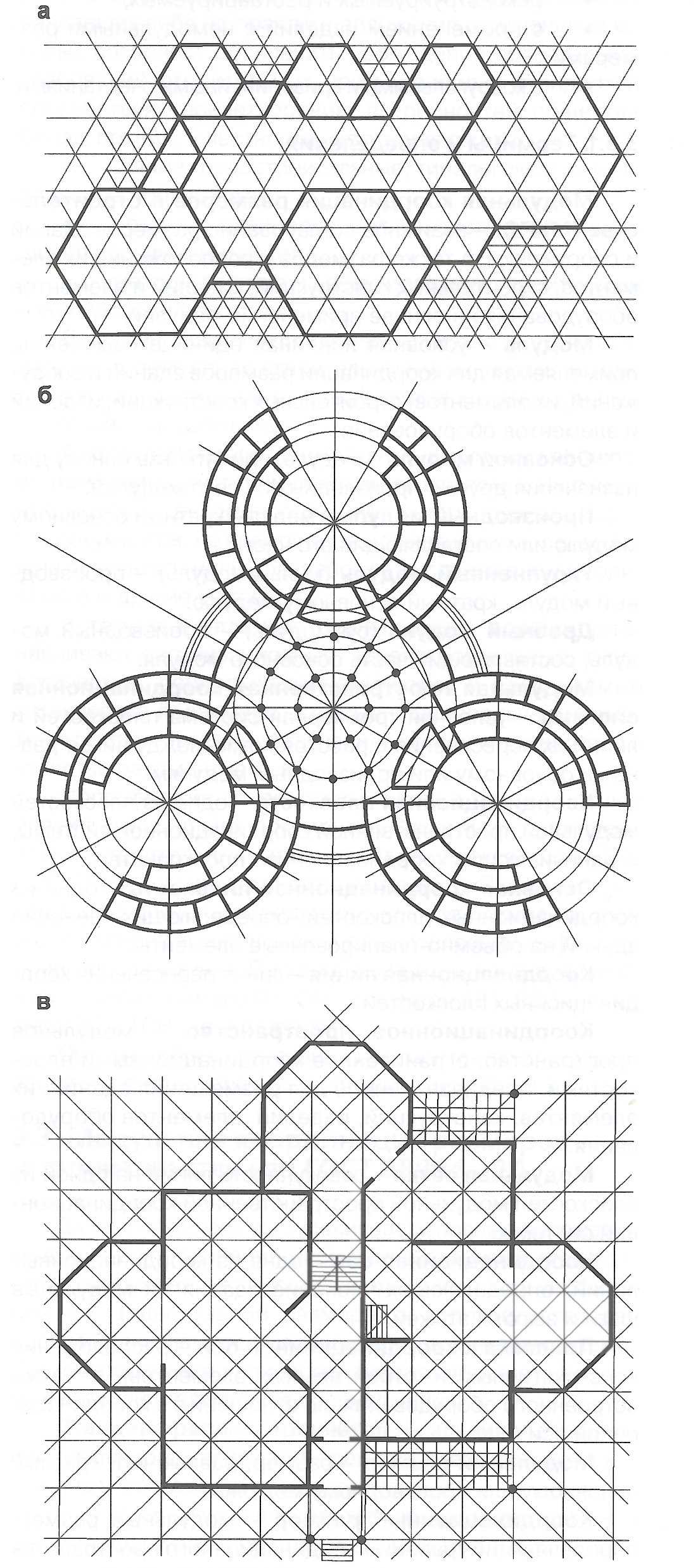

Использование модульных сеток в
формировании планов зданий
Приложение 3. Определение конструктивной системы здания или сооружения. [15]

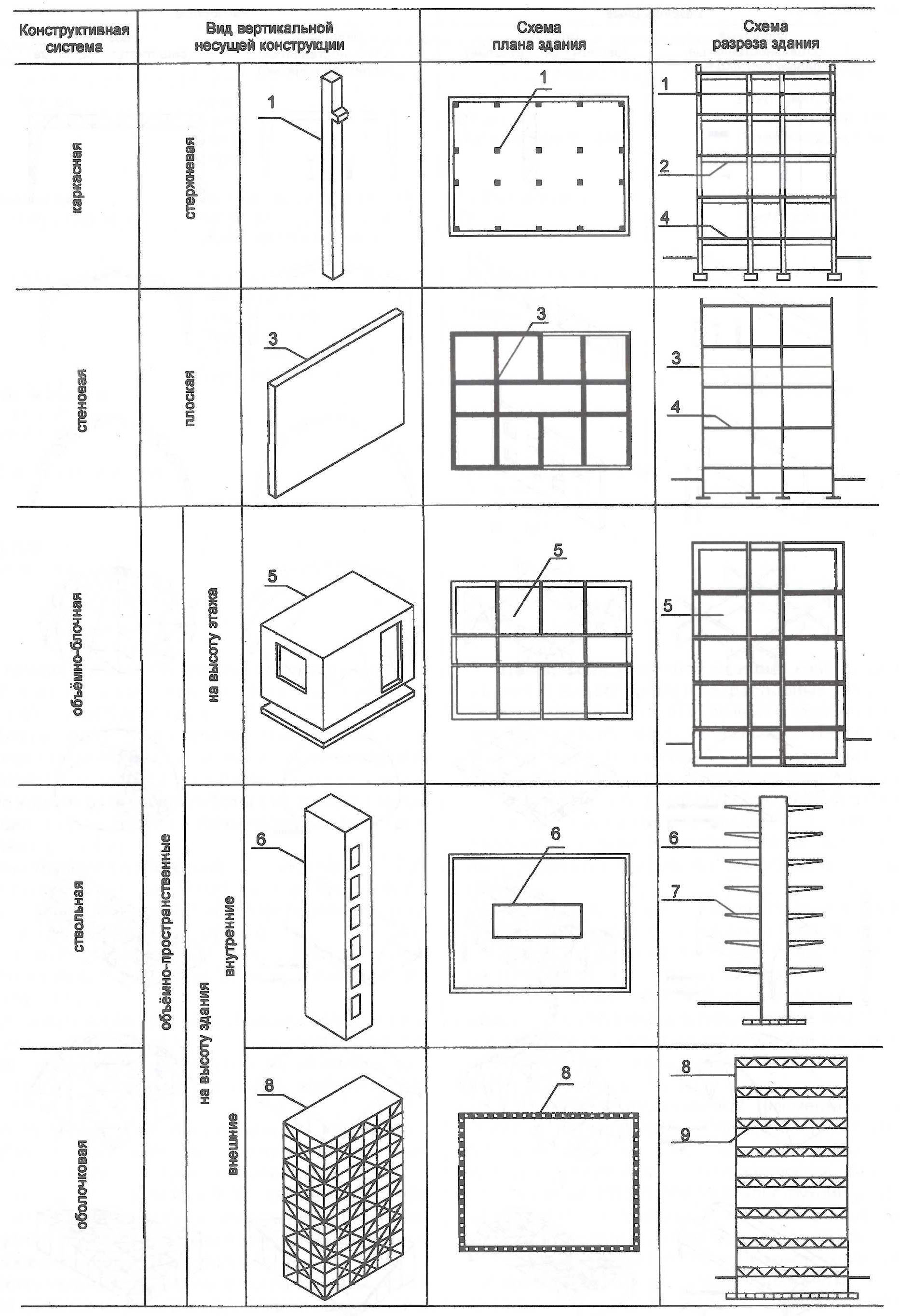

Простые
конструктивные системы. 1 – колонна
каркаса, 2 – ригель каркаса, 3 – несущая
стена, 4 – перекрытие, 5 – объемный
блок, 6 – ствол жесткости, 7 – перекрытие
консольного типа, 8 – стена-оболочка
здания, 9 – ферма илибалка перекрытия.
Конструктивная система – взаимосвязанная совокупность вертикальных и горизонтальных несущих и ограждающих конструкций, обеспечивающих прочность, пространственную жесткость и устойчивость здания.
Существуют основные конструктивные системы – 1 каркасная, 2 стеновая, 3 объемно-блочная, 4 ствольная, 5 оболочковая, а также комбинированные - 1+2 каркасно - стеновая, 1+3 каркасно -объемно-блочная, 1+4 каркасно – ствольная, 1+5 каркасно-оболочковая, 2+3 объемно-блочно – стеновая, 2+4 ствольно-стеновая, 2+5 оболочко – диафрагмовая, 3+4 ствольно – объемно-блочная, 4+5 ствольно-оболочковая, 1+2+3 каркасно – объемно-блочно – диафрагмовая, 1+2+4 каркасно-ствольно-диафрагмовая,1+2+5 каркасно-ствольно-оболочковая, 1+П каркасно-подвесная, 4+П ствольно-подвесная.
Приложение 4. Определение строительной системы здания или сооружения. [15]
Строительная система – комплексная характеритика конструктивного решения здания, влючающая вид вертикальных несущих конструкция, их материал и способ возведения.

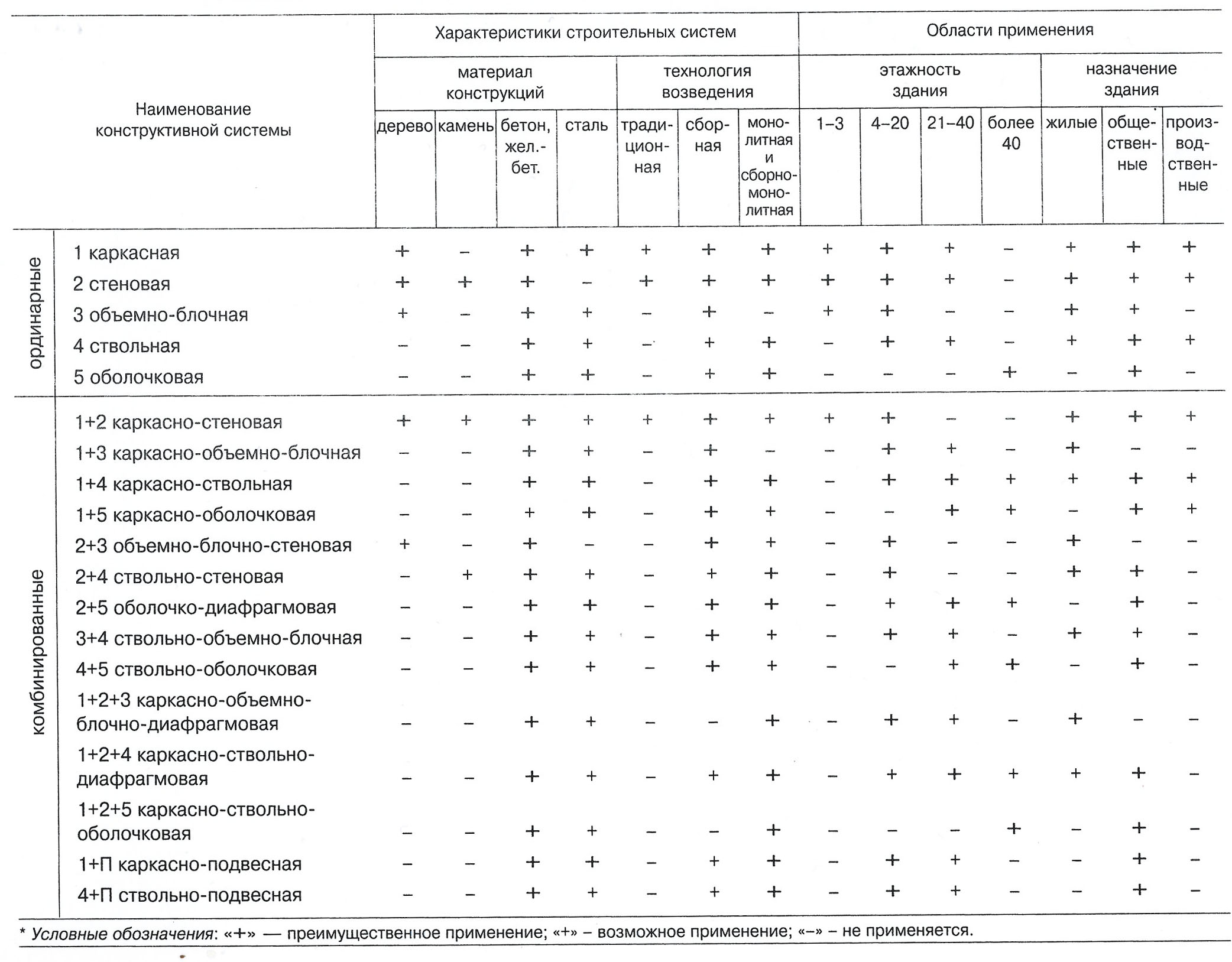

На примере нижеприведенной таблицы можно различить, например, монолитно-бетонное здание с неполным каркасом или каркасно – объемно-блочно – диафрагмовое сборно-монолитное ж/б жилое здание. По таблице, также, видно возможности применения материалов конструкций для различных конструктивных систем.

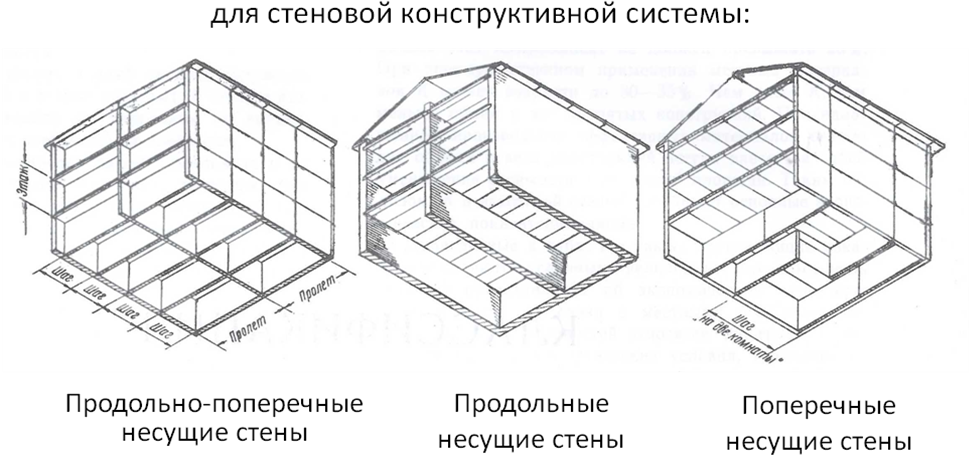

Приложение 5. Определение конструктивной схемы здания.
Различают два типа конструктивных схем: для стеновой конструктивной системы и для каркасной конструктивной системы.

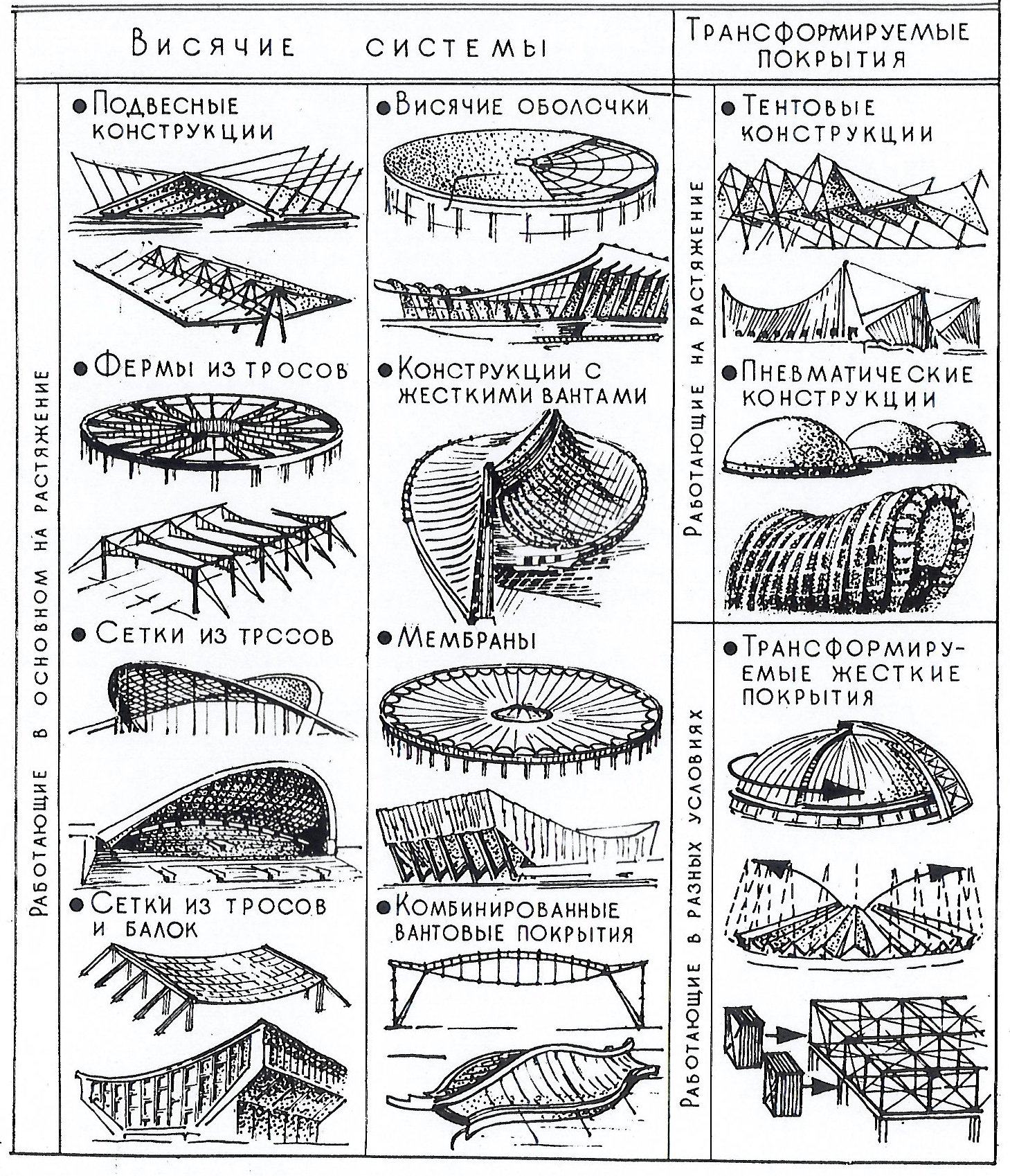

Приложение 6. Классификация большепролетных зданий. [18]
1 Перечень основных технико-экономических показателей и методика их подсчета приняты согласно рекомендациям к разработке архитектурно-строительной части дипломного проекта для специальности ПГС (авторы Г.В.Гетун к.т.н.доцент и др., КНУБА, 2006).
