Параметры климата района строительства
Таблица 1.1. Параметры климата района строительства
Наименование данных |
Показатель (единица измерения) |
[]- источник информации |
Климатический район и подрайон |
|
[] |
Температурная зона Украины |
|
[] |
Световой район, масса снежного покрова |
|
[] |
Скоростное давление ветра |
|
[] |
Расчетная зимняя температура наружного воздуха |
|
[] |
Средняя температура наиболее холодных суток |
|
[] |
Нормативная глубина промерзания грунтов |
|
[] |
Ветровой район, преимущественное направление ветров: -зимой -летом |
|
[] |
Расчетная сейсмичность |
|
[] |
Основные положения по организации строительства.
В разделе указываются основные требования по организации строительного производства, последовательности выполнения работ, обязательные требования, предъявляемые проектировщиком к проведению работ, а также требования техники безопасноти и пожаробезопасности в строительстве. Для учебного проектирования раздел необязателен.
За отметку 0.000 принята отметка чистого пола первого этажа.
До начала строительства необходимо предусмотреть электрообеспечение, водообеспечение объекта, места для хранения материалов.
При проведении работ обязателен постоянный геодезический контроль соответствия отметок и положения конструкций.
Все изменения принятых в проекте конструктивных решений могут выполняться только с согласия разработчика проекта.
При проведении работ выполнять требования СНиП III-4-80 «Техника безопасности в строительстве», а также требования настоящего проекта.
Объемно-планировочные решения
Объемно-планировочные решения проектируемого здания должны создавать предпосылки максимального использования крупноразмерных сборных элементов и изделий заводского изготовления и механизации их монтажа.
Эффективность использования таких конструкций требует оптимальной унификации и типизации планировочных приемов, изделий и их геометрических параметров, обеспечивая при этом ограничение их типов и размеров.
Объемно - планировочные и конструктивные параметры здания основываются на использовании единой модульной системы /ЕМС/ и определяют назначение укрупненных сеток координационных разбивочных осей здания, а также привязки к ним несущих и ограждающих конструкций, при этом, координационные модульные оси обеспечивают взаимосвязь и взаимозаменяемость конструктивных элементов здания с принятым планировочным решением.
При проектировании желательно пользоваться номинальными конструктивными размерами изделий или конструкций, согласующимися с расстояниями между разбивочными осями, кратными планировочными модулями, равномыми ЗМ или 30 см.
В приложении 2 приведены модульные сетки зданий сложной конфигурации, а также примеры привязок к координационным модульным осям наружных и внутренних стен зданий различных конструктивных систем.
Здание (название объекта) спроектировано _________секционным (блокированным или др.). Оно имеет________________форму в плане. Размер здания в плане,________м в ширину (в осях____) и_____________м в длину (в осях____). Здание имеет ___________этажей на которых расположены____________ помещения. Здание имеет_______секций: первая секция в осях __________________ высотой_______________м; вторая секция в осях ________ высотой___________________м.
Функциональная связь между этажами осуществляется___________ лифтами, один из которых предусмотрен для транспортировки пожарных подразделений. Эвакуация людей с каждого этажа обеспечиваетсяа двумя лестничными клетками _______________ типа. Обе лестничные клетки незадымляемые:
- одна – Н1 (с выходом непосредственно наружу);
- другая - Н2 (с выходом наружу через вестибюль).
Уровень ответственности здания согласно ГОСТ 27751-88 "Надежность строительных конструкций и оснований. Основные положения по расчету"- _____________. Срок эксплуатации здания Тef (согласно ДБН В.1.2-2: 2006 "СНБC.
Нагрузка и воздействия. Нормы проектирования.") - _____ лет. С учетом значения Тef в здания принятые основные конструктивные материалы с соответствующей степени их долговечности, защитой от огня и других повреждений, обеспечением возможности их замены после исчерпания ресурса. Степень огнестойкости здания согласно ДБН В.2.2-15-2005 - ________________.
Разработка конструктивных решений (название здания) ________ выполнена для обеспечения архитектурно-планировочных решений и согласно четрежам по организации рельефа в составе данного проекта, а также согласно данных, которые характеризуют климатические и инженерно-геологические условия площадки строительства.
Архитектурно-строительные решения.
Решения и основные показатели по генеральному плану, благоустройству и озеленению. Краткое описание и обоснование архитектурных решений и их соответствие функциональному назначению с учетом градостроительных требований. Решения по отделке здания, сооружения. Для учебного проектирования раздел необязателен.
Конструктивная часть
В этом разделе определяется общая конструктивная структура здания или отдельных его частей в зависимости от принятого архитектурно-планировочного решения и его параметров. Конструктивное решение здания определяется на начальном этапе проектирования выбором несущего остова, конструктивной и строительной систем, а также конструктивной схемы здания. Основные справочные данные находятся в приложениях данного пособия.
Несущий остов здания (или отдельных его частей) составляют___________________
Конструктивная система здания определена, исходя из действующих воздействий и нагрузок, этажности и принятого планировочного решения, материалов/изделий и т.п. Таким образом, наиболее оптимальным решением следует считать (стеновую, каркасную, объемно-блочную и др.) конструктивную систему состоящую из __________
Строительная система предопределена принятым конструктивным решением здания, а также используемыми материалами и технологией возведения /традиционная система с несущими стенами из кирпича, керамических камней, легкого бетона или естественного камня, з также полносборная с несущими конструкциями из бетонных и железобетонных элементов/ и представляет собой ___________________________
Конструктивная схема представлена в проекте в нескольких вариантах по признакам состава и размещения в пространстве основных несущих конструкций, подчиненных поперечному, продольному, либо продольному и поперечному направлениям. Отдельные участки конструктивной схемы используются в качестве диафрагм и ядер жесткости. Так, например, в торце здания в осях _____________ продольные стены выполнены в монолитном железобетоне, а в осях______________стены лестнично-лифтовых узлов служат одновременно и ядрами жесткости. Толщина таких стен составляет _____________________мм.
В местах перепада высот здания, в осях _____, а также примыкания к ним большепролетных помещений, в осях ________, выполнены деформационные швы.
В проекте данного здания применено следующее количество типоразмеров и основных марок сборных железобетонных изделий (при использовании типовых железобетонных изделий):
Конструктивные элементы здания |
Типоразмеры |
Основные марки |
Наружные стены |
|
|
Внутренние стены |
|
|
Каркас |
|
|
Панели перекрытий и покрытий |
|
|
Прочие элементы |
|
|
|
|
|
Итого: |
|
|
В том числе нетиповых |
|
|
|
|
|
Максимальный вес изделий не превышает ___________________т.
Части зданий (конструктивные решения)
Конструктивная схема здания решена с несущими продольными (поперечными) стенами с опиранием панелей перекрытий на несущие стены. Пространственная жесткость здания обеспечивается продольными и поперечными стенами (диафрагмами) в сочетании с неизменяемыми горизонтальными диафрагмами междуэтажных перекрытий. Соединение сборных элементов (панелей стен и перекрытий) производится с применением монтажной сварки, а также замоноличивания горизонтальных и вертикальных стыков цементным раствором.
Основания и фундаменты.
Основание под фундаменты, по данным инженерно-геологических изысканий, произведенных на площадке служат_________________________
Грунтовые воды встречены на глубине _____________ м
Нормативное давление на грунт принято кг / см2
Фундаменты запроектированы сборные железобетонные _____
Наружные стены подвала выполняются из ___________________________
Внутренние из_________________________________________________________
В связи с наличием грунтовой влаги проектом предусматривается____________
Горизонтальная гидроизоляция наружных и внутренних стен подвала осуществляется из_______________________________________________________________________
на отметках_______________________________________________________________
Вертикальная гидроизоляция стен подвала выполняется ________________________
Горизонтальная гидроизоляция стен и столбов из _______________________
5.6.2. Наружные стены и их элементы
Наружные стены выполняются из_______________________________________
Перемычки запроектированы__________________________________________________
5.6.3. Внутренние стены
Внутренние стены выполняются из________________________________________
Столбы возводятся из ___________________________________________________
Осадочные швы проектом предусматриваются по осям___________________________
5.6.4. Тип каркаса и его элементы (сборный, монолитный безригельный, сборно-монолитный; полный, неполный)
Основой конструктивной схемы здания является сборный ж/б каркас
С сеткой колонн __________________________________________________________
Каркас представляет собой ________________________________________________
Соединение элементов каркаса обеспечивается_______________________________
5.6.5 Перекрытия и полы
Перекрытия над подвалом _______________________________________________
бетон марки ___________________________________________
Над 1-м этажом
Междуэтажное перекрытие___________________________________________
бетон марки______________
Полы в помещениях ______________________________________________________
5.6.6. Перегородки
Перегородки в сухих помещениях - гипсобетонные панели толщиной / 80,
100 мм/, в помещениях с мокрыми процессами - шлакобетонные панельные толщиной мм ___ ________________________
5.6.7 .Крыши и покрытия
Покрытие_____________________________________________________________
бетон марки______________________________________
Утеплитель покрытия из ____________________________________________________
5.6.8. Большепролетные покрытия зальных помещений______________________
5.6.9. Светопрзрзчные ограждения - окна, витражи, витрины
5.6.10. Двери ___________________________________________________
5.6.11. Элементы вертикальной связи - лестницы, лифты, эскалаторы, пандусы _____________________________________________________________________
Лестницы сборные железобетонные_____________________________________
Лифтовые шахты запроектированы____________________________________
5.6.12. Балконы ,лоджии, эркеры, террасы и т.п.
5.6.13. Внешняя и внутренняя отделка здания
Наружные стены здания облицовываются
Цоколь здания из__________________________________________________
Карнизы ____________________________________________________________
Для помещений, ориентированных на юг и юго-запад предусмотрена солнцезащита, выполняемая из_____________________________________________________
В помещениях _______________________________________________________
предусмотрена звукоизоляция - _________________________________________
Пример выполнения конструктивной части пояснительной записки.

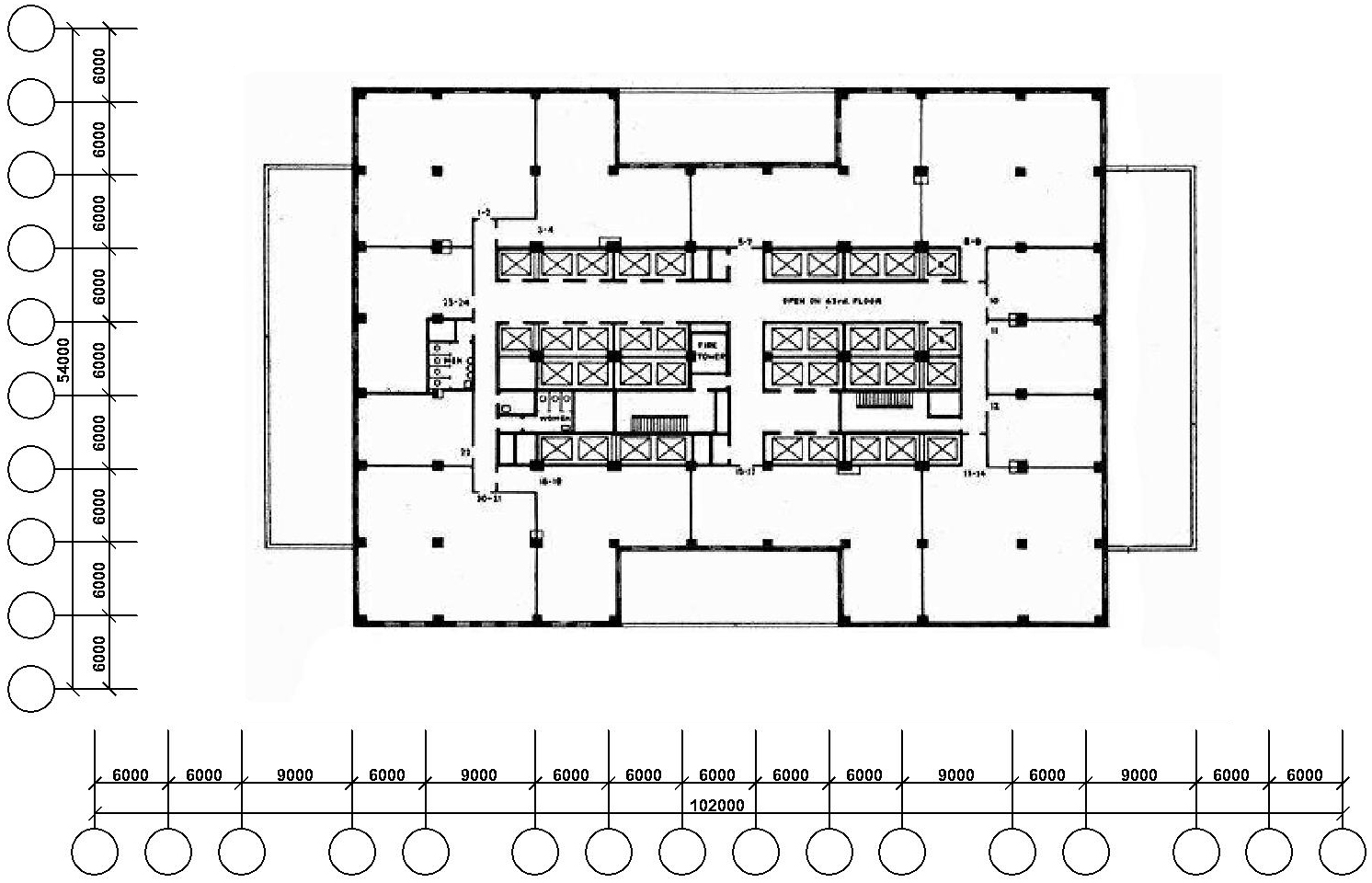

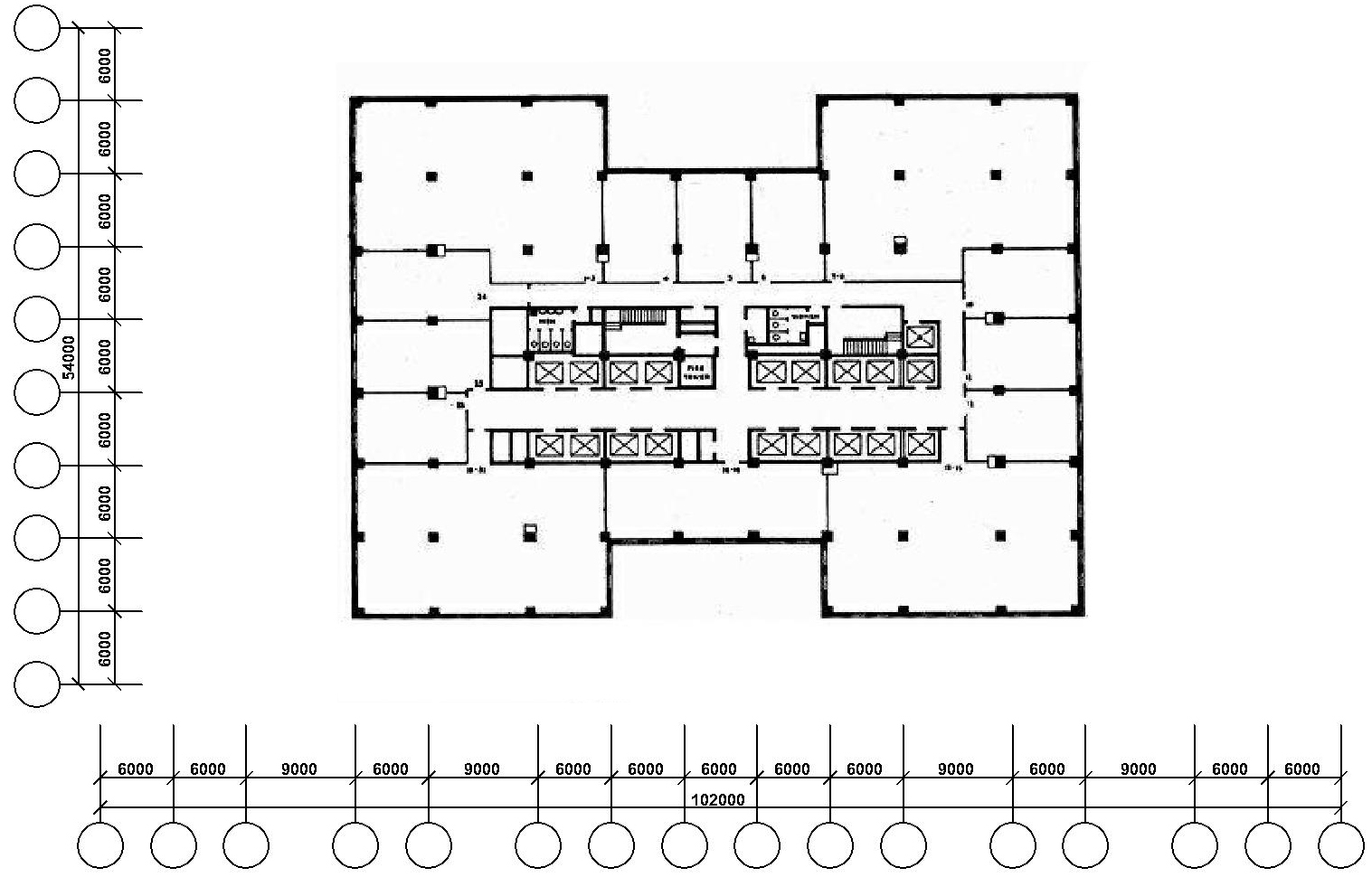

План
этажей 6-20

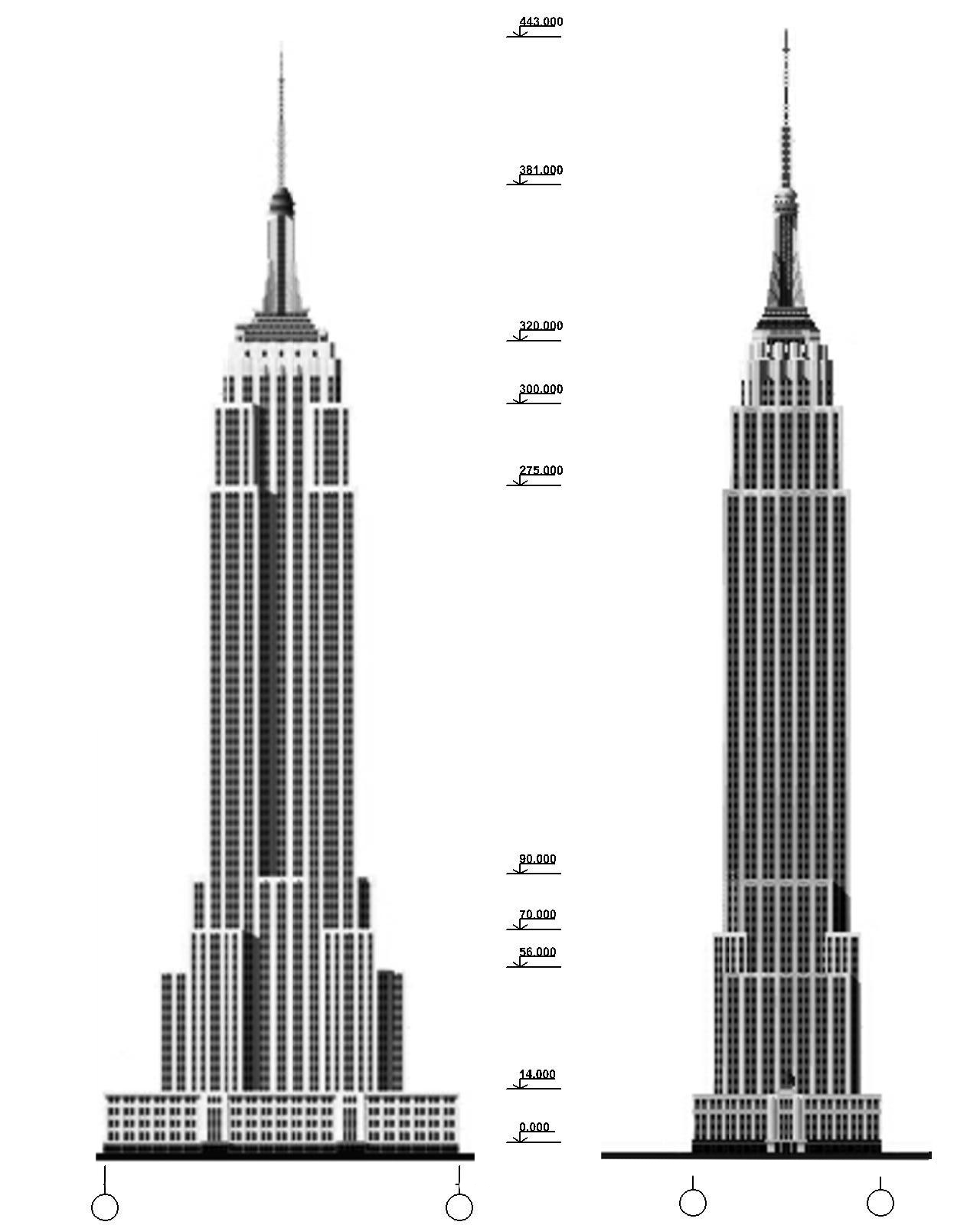

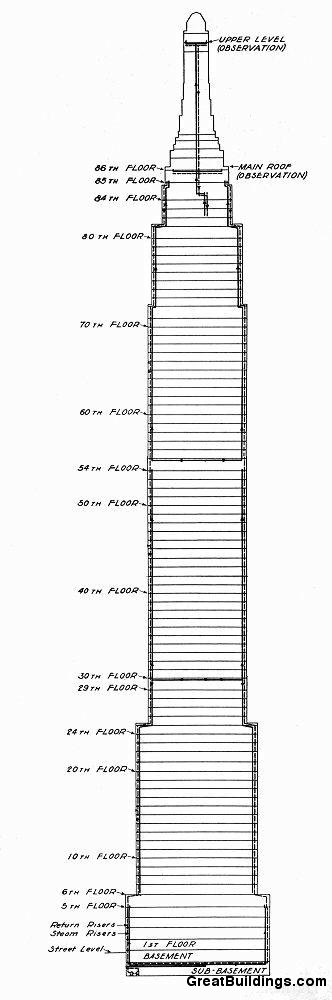

Несущий остов здания Empire State Building составляет рамный металлический каркас.
Конструктивная система здания определена, исходя из действующих воздействий и нагрузок, этажности и принятого планировочного решения, материалов/изделий и т.п. Таким образом, конструктивная система здания каркасная.
Строительная система предопределена принятым конструктивным решением здания, а также используемыми материалами и технологией возведения и представляет собой высотное общественное здание c несущими конструкциями из стального каркаса.
Конструктивная схема рамная.
В проекте данного здания типовые изделия – металлические колонны и ригели.
Максимальный вес изделий не превышает 1 т.
Части зданий (конструктивные решения)
Конструктивная схема здания решена с несущими рамами, ребрами жесткости, с опиранием монолитных перекрытий на несущие ригели. Пространственная жесткость здания обеспечивается продольными и поперечными стенами (диафрагмами) в сочетании с неизменяемыми горизонтальными диафрагмами междуэтажных перекрытий. Диафрагмы выполнены из металла и кирпича. Соединение сборных элементов (панелей стен и перекрытий) производится с применением болтовых и заклепочных соединений.
Основания и фундаменты.
Основание под фундаменты, по данным инженерно-геологических изысканий, произведенных на площадке служат скальне грунты.
Грунтовые воды встречены на глубине ниже 10м.
Нормативное давление на грунт принято 4кг / см2
Фундаменты запроектированы монолитные железобетонные.
Наружные стены подвала выполняются из монолитного железобетона.
Внутренние из монолитного железобетона и стальних колонн.
Горизонтальная гидроизоляция наружных и внутренних стен подвала осуществляется из битумных материалов.
Вертикальная гидроизоляция стен подвала выполняется обмазочной.
5.6.2. Наружный каркас и его элементы
Наружный каркас выполняется из колонн и ригелей двутаврового сечения с жестким соединением. Заполнения выполняется кирпичем, облицовка – известняковые плиты и панели из нержавеющей стали.
5.6.3. Внутренний каркас.
Внутренний каркас выполняется из стальных жестко соединенных колонн и ригелей двутаврового сечения.
5.6.4. Тип каркаса и его элементы
Основой конструктивной схемы здания является сборный стальной каркас
с сеткой колонн 6х6м.

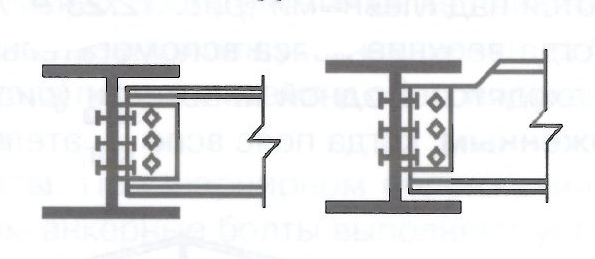

Каркас представляет собой рамы жестко соединенные между собой в продольном и поперечном направлениях.
С
5.6.5 Перекрытия и полы
Перекрытия монолитные армированные железобетонные.
5.6.6. Перегородки
Перегородки кирпичные толщиной 120мм.
5.6.7 .Крыши и покрытия
Покрытие из кровельной стали, листы нержавеющей стали, эксплуатируемая кровля на смотровых площадках на уровне 86го этажа и надстройке.
5.6.8. Элементы вертикальной связи - лестницы, лифты, эскалаторы, пандусы.
Лестницы сборные металлические.

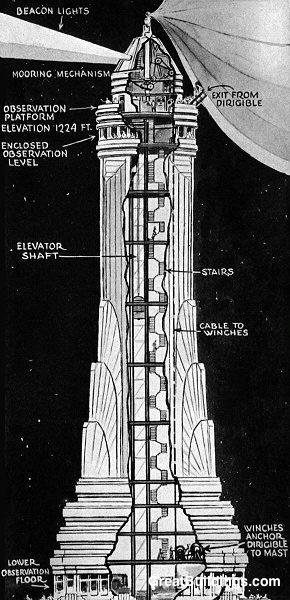

Лифтовые шахты запроектированы в центральном кирпичном ядре здания.
5.6.9. Внешняя и внутренняя отделка здания
Наружные стены здания облицовываются навесными облегченными сборными панелями из известняка.
Цоколь здания облицован гранитными плитами.
Карнизы выполнены облегченными из панелей известняка и нержавеющей стали.
Данные о здании возможно, также, подать в табличной форме:
|
Название конструктивных решений |
Характеристика, материал |
Дополнительные характеристики |
1 |
Фундаменты |
Монолитные железобетонные ленточные и столбчатые |
|
2 |
Стены цокольного этажа |
Монолитные железобетонные |
|
3 |
) Гидроизоляция вертикальная |
Обмазочная:
|
|
4 |
Гидроизоляция горизонтальная |
- Цементно песчаный раствор М100; -гидроизоляция в полах; |
|
5 |
Колонны |
Стальные двутаврового сечения |
|
6 |
Плиты покрытия |
Монолитные железобетонные |
|
7 |
Плити перекрытия |
Монолитные железобетонные |
|
8 |
Диафрагмы жесткости |
Металлические связи и кирпичные стены |
|
9 |
Перемычки |
Металлические и железобетонные |
|
10 |
Перегородки |
|
|
11 |
Лестницы, марши, площадки |
|
|
Технологическая часть (при необходимости).
Краткая характеристика и обоснованные решения механизации и автоматизации технологических процессов, показатели технологического оборудования.
Результаты расчетов количественного и профессионально-квалификационного состава производственного персонала
Архитектурно-строительная физика (теплотехника, светотехника, акустика).
См. литературу [ 19 ], [ 20 ], [ 21 ] , [ 22 ]..
