Тема: Явление электромагнитной индукции

По параллельным металлическим проводникам, расположенным в однородном магнитном поле, с постоянным ускорением перемещается проводящая перемычка, длиной (см. рис.). Если сопротивлением перемычки и направляющих можно пренебречь, то зависимость индукционного тока от времени можно представить графиком …

Проводящий плоский контур площадью 75 см² расположен в магнитном поле перпендикулярно линиям магнитной индукции. Если магнитная индукция изменяется по закону мТл, то ЭДС индукции, возникающая в контуре в момент времени (в мВ), равна …

0,18
В

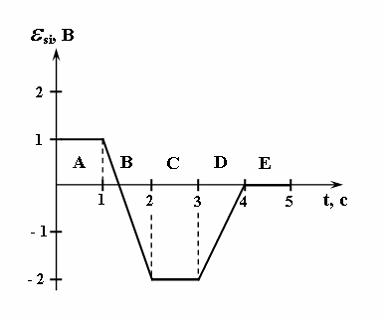

На рисунке представлена зависимость ЭДС индукции в контуре от времени. Магнитный поток сквозь площадку, ограниченную контуром, увеличивается со временем по закон (а, b, c – постоянные) в интервале …
На рисунке показана зависимость силы тока от времени в электрической цепи с индуктивностью 1 мГн: Модуль среднего значения ЭДС самоиндукции в интервале от 0 до 5 с (в мкВ) равен …

6
Сила тока, протекающего в катушке, изменяется по закону . Если при этом на концах катушки в момент времени наводится ЭДС самоиндукции величиной , то индуктивность катушки (в ) равна …

0,01
Проводящая рамка вращается с постоянной угловой скоростью в однородном магнитном поле вокруг оси, лежащей в плоскости рамки и перпендикулярной вектору индукции (см. рис.). На рисунке также представлен график зависимости от времени потока вектора магнитной индукции, пронизывающего рамку. Если максимальное значение магнитного потока мВб, сопротивление рамки Ом, а время измерялось в секундах, то закон изменения со временем силы индукционного тока имеет вид …
На рисунке представлена зависимость магнитного потока, пронизывающего некоторый контур, от времени: График зависимости ЭДС индукции в контуре от времени представлен на рисунке …
Прямоугольная проволочная рамка расположена в одной плоскости с прямолинейным длинным проводником, по которому течет ток I. Индукционный ток в рамке будет направлен по часовой стрелке при ее …

поступательном перемещении в отрицательном направлении оси OX
Сила тока в проводящем круговом контуре индуктивностью 100 мГн изменяется с течением времени по закону (в единицах СИ): Абсолютная величина ЭДС самоиндукции в момент времени 2 с равна ____ ; при этом индукционный ток направлен …

0,12 В; против часовой стрелки
Контур площадью м² расположен перпендикулярно к линиям магнитной индукции. Магнитная индукция изменяется по закону . ЭДС индукции, возникающая в контуре, изменяется по закону …
