3.3 Теплотехнічний розрахунок огороджувальної конструкції
житлового комплексу
ВИХІДНІ ДАНІ:
1. Район будівництва: м. Рівне
2. Призначення будівлі: житловий будинок.
3. Конструкція стіни. Стіна вентильованого фасаду складається з штукатурки, цегляної кладки, пароізоляції (обмазка бітумом), утеплювача, шару вітрозахисного ізолу, повітряного прошарку та опоряджувального шару.
РОЗРАХУНОК
Район будівництва знаходиться в ІІ-ій температурній зоні .
Мінімально допустиме значення опору теплопередачі конструкції стіни для ІІ-ої температурної зони становить
(додаток Б, табл. Б.1) [1, табл.1].
Розрахункові значення температури й вологості повітря в приміщеннях житлового будинку дорівнюють
та
відповідно (додаток В, табл. В.1) [1, додаток Г, табл. Г.2].
Вологісний режим – нормальний. Визначається в залежності від відносної вологості
і температури внутрішнього повітря
за додатком В, табл. В.2 [1, додаток Г, табл. Г.1].
Конструкція зовнішньої стіни експлуатується в умовах Б, (додаток В, табл. В.3) [1, додаток К].
Значення теплотехнічних показників матеріалів шарів стіни визначаємо за додатком В, табл. В.4 [1, дод. Л] і записуємо в табл. 3.
Таблиця 3.1
Розрахункові теплофізичні показники матеріалів шарів стіни
№ ша-ру |
Найменування матеріалу шару |
Густи-на
|
Товщи-на
шару,
|
Розрахунко-вий
коефіцієнт теплопро-відності,
|
Термічний
опір шару
|
1. |
штукатурка – розчин складний (пісок, вапно, цемент) |
1700 |
0,02 |
0,87 |
|
2. |
цегляна кладка – глиняна звичайна цегла на цементно-піщаному розчині |
1800 |
0,38 |
0,81 |
|
3. |
утеплювач – плити з мін. вати на синтетичному в’яжучому (вміст до 5,0 %) |
50 |
- |
0,046 |
|
Оскільки повітряний прошарок є вентильованим, то розрахунок теплопередачі проводиться для шарів від внутрішньої поверхні конструкції до повітряного прошарку. При цьому повітрогідрозахисний шар теж до уваги не береться, оскільки має дуже малий термічний опір.

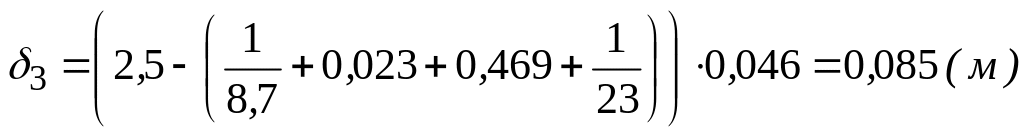

Визначимо
як і у двох попередніх прикладах товщину
утеплювача
,
за якої опір теплопередачі конструкції
відповідатиме нормативній вимозі
(4):
|
Приймаємо
товщину утеплювача
.
Тоді
його термічний опір дорівнюватиме
.
Отримані значення заносимо в табл. 3.
Конструкцію
вважаємо термічно однорідною, тоді опір
теплопередачі конструкції
розраховується за формулою (3):
|
Умова
(4)
виконується.
РОЗДІЛ 4
Інженерні мережі та комунікації
Ліфти
Запроектовані ліфти пасажирські фірми «Отіс» вантажопідйомністю 630 кг та 1000 кг. Останні можуть експлуатуватись як ліфти для інвалідів-колясочників і як вантажопідйомні. Також ці ліфти застосовуються для транспортування пожежних підрозділів в разі пожежі.
Детальні креслення ліфтів подаються в додатку 2.
Сміттєвидалення
В усьому комплексі будівель передбачається влаштування сміттєпроводів. Стовбур сміттєпроводу влаштовується з негорючих матеріалів і не примикає до житлових кімнат. Сміттєзбірні камери мають самостійні входи із дверима з підведенням до них гарячої та холодної води та водовідводів (влаштування трапів у підлозі). Межа вогнестійкості сміттєпроводу не менше Е45.
Електропостачання
Електропостачання будівель централізоване від міської мережі живлення.
В будинки проведено подвійне живлення електрострумом.
Для умов безпечної евакуації при пожежі передбачається аварійне освітлення від акумуляторних батарей.
Водопостачання та водовідведення
Системи водопостачання і каналізації, у тому числі системи протипожежного водопостачання, проектуються з додержанням вимог СНІП 2.04.01, а також будівельних норм за видами будинків та споруд
Водопостачання та водовідведення будівель централізоване.
Водопостачання в будинках здійснюється енергозберігаючими трубами «Екофлекс-термо» (ізольовані труби для використання в якості зовнішніх систем та внутрішніх систем гарячого водопостачання).
Водовідведення здійснюється багатошаровими трубами «Непсо».
В будівлі підводиться лише холодна вода, оскільки гарячу воду ми отримуємо завдяки локальній котельні.
Вентиляція
Оптимальні параметри повітряного середовища в приміщеннях приймаються згідно зі СНІП 2.04.05 і забезпечуються роботою систем кондиціонування повітря.
Вентиляція приміщень здійснюється за допомогою влаштованої вентиляційної системи, що обладнана рекуператорами (прилади, які утилізують тепле повітря для подальшого обігріву холодного повітря, що поступає в приміщення), що дозволяє не тільки «оновлювати» повітря, а й підтримувати постійний температурний режим.
Сигналізація
Використовується два типа сигналізації:
1. протипожежна - влаштована в підвісних стелях та стінах у всіх приміщеннях будівлі;
2. охоронна (влаштована в адміністративних та приміщеннях обслуговування).
Інтеграція систем безпеки і систем управління будівлею дозволяє досягнути повного перекриття систем захисту і забезпечити таким чином більший рівень безпеки, чим декілька незалежних систем. Як показала практика, максимальний ступінь інтеграції забезпечують системи безпеки, спеціально розроблені під конкретний об’єкт.
РОЗДІЛ 5
Розрахунково-конструктивний
