3.5 Конструкторская и технологическая часть
3.5.1 Эскиз мужского сценического костюма и его характеристика
Мужской сценический костюм для участника команды КВН Технологического факультета МаГУ, предназначен для выступления на сцене, состоящий из жилета и брюк.
Изделие: мужской жилет и брюки
Силуэт: полуприлегающий
Вид материала: костюмная,
габардиновая ткань
Разработчик: ТФ МаГУ Трутнева О.В.

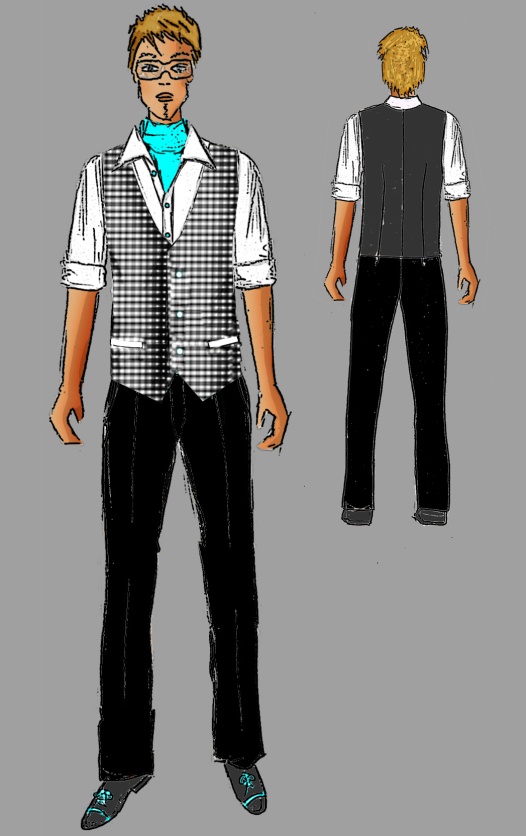

Рисунок 29 «Эскиз мужского жилета и брюк»
Мужской жилет предназначен для выступлений на сцене. полуприлегающего силуэта с V образным вырезом с центрально бортовой застежкой, которая застегивается на 3 обметочные петли и 3 пуговицы. Полочка с боковыми рельефами, выходящими из середины проймы, низ полочки фигурный. Спинка со средним швом и талевыми вытачками. Карманы накладные.
Мужские брюки предназначен для выступлений на сцене. полуприлегающего силуэта с притачным поясом и пятью шлевками для поддержания ремня застегивающейся на 1 обметочную петлю и одну пуговицу. передняя часть брюк на подкладке, с вытачкой по линии талии. Карманы в боковом шве. Задняя часть брюк с вытачкой по линии талии.
3.5.2 Модельная конструкция мужского сценического костюма

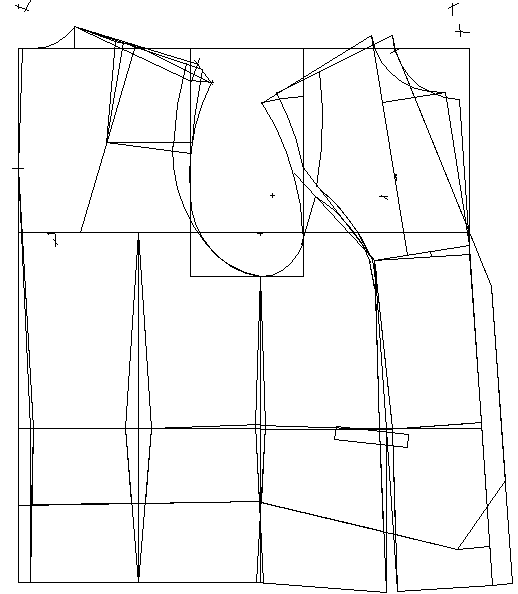

Рисунок 30 «Модельная конструкция жилета»
Расчет базовой конструкции мужского жилета полуприлегающего силуэта «См. в приложении с.66 в таблице 4»

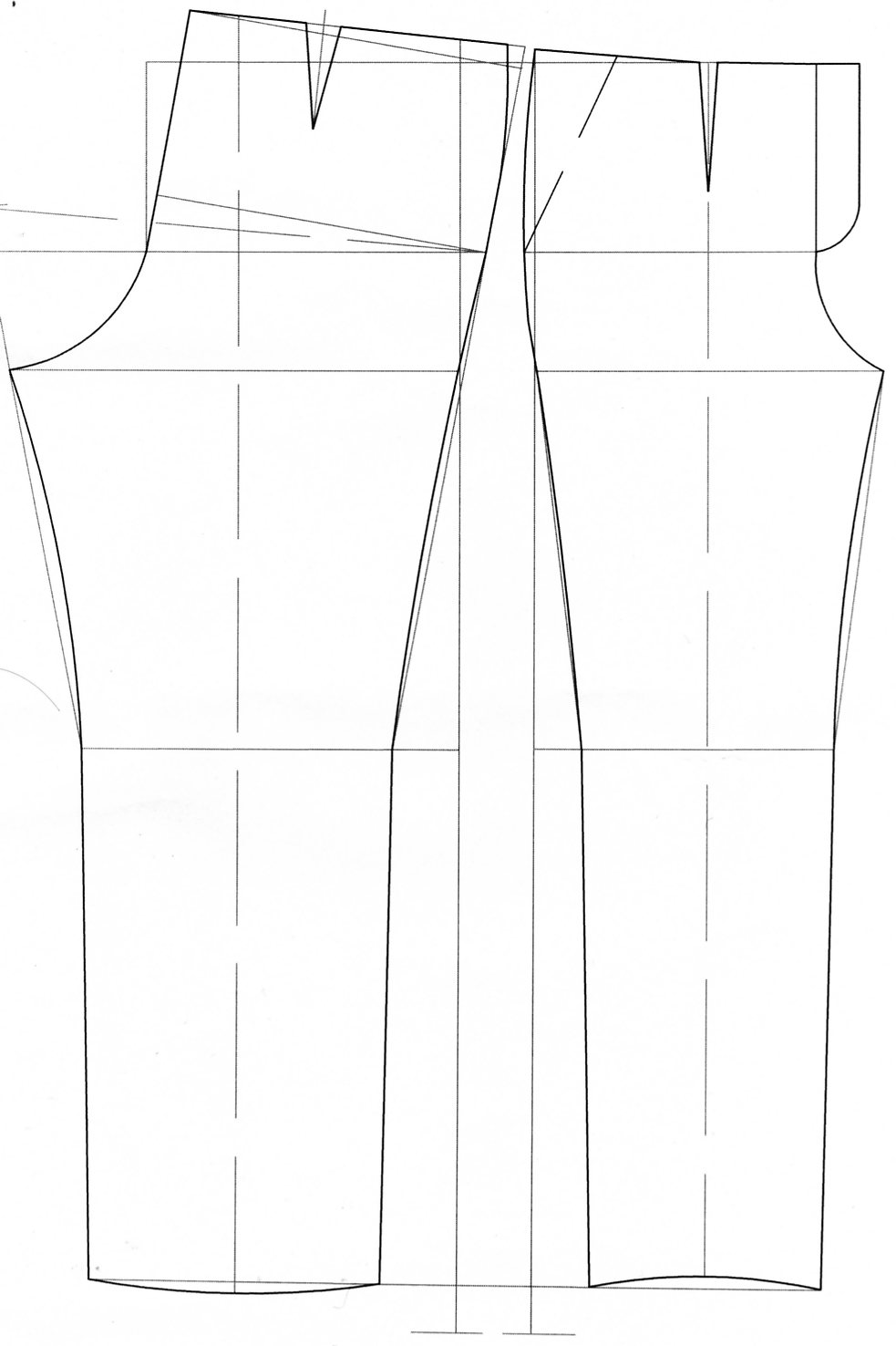

Рисунок 31 «Модельная конструкция мужских брюк»
Расчет базовой конструкции мужских брюк полуприлегающего силуэта «См. в приложении с.69 в таблице 5»
3.5.3 Технологическая карта на изготовление мужского сценического костюма
Рисунок 32 «Технологическая карта»
3.6 Эргономическое обоснование
При создании коллекции для команды КВН ТФ МаГУ главной задачей стала степень соответствия эргономических показателей: функциональное соответствие; психофизиологическое соответствие; антропометрическое соответствие; гигиеническое соответствие.
Характер контактов человека и одежды неодинаков в статике и в динамике. Поэтому групповой показатель антропометрического соответствия рассматривается из двух показателей: статического и динамического соответствий. Показатель статического соответствия может быть охарактеризован двумя единичными показателями обусловливающими степень соответствия конструкции одежды размерам тела человека – соразмерность и форме тела человека – баланс.
Динамическими называют размерные признаки, полученные в динамической позе. Под динамическим эффектом понимают разницу в величинах измерений динамических и статических размерных признаках.

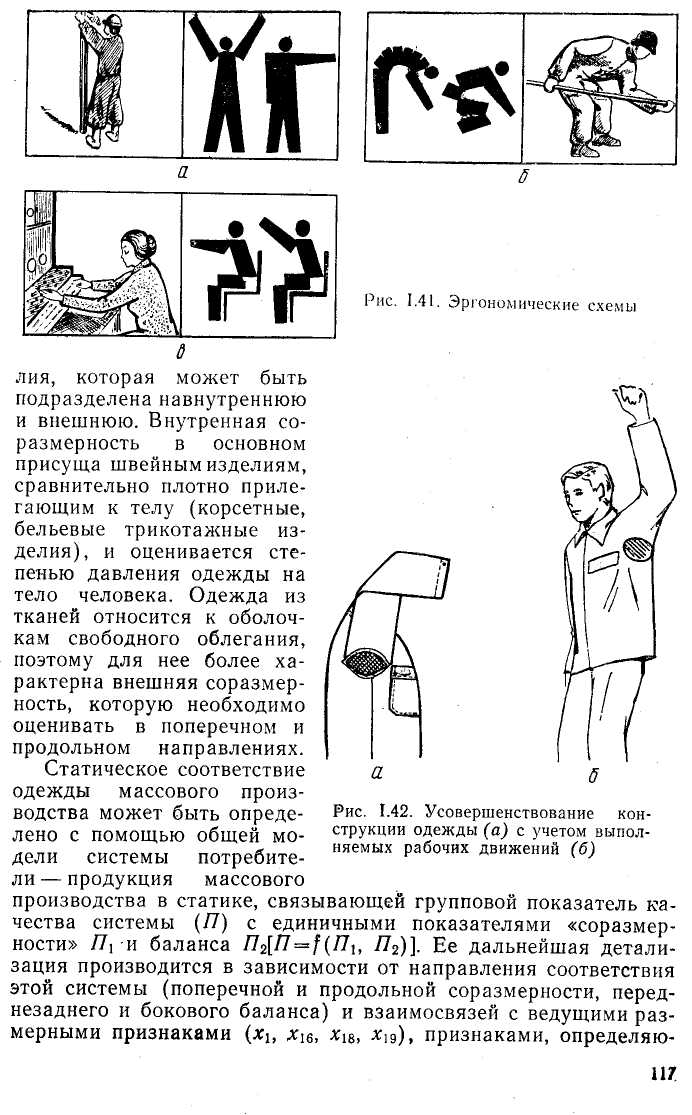

Рисунок 33 «Измерения в динамике – эргономические схемы»
При конструировании костюма учитывались изменения размеров тела, обеспечивая удобства при выполнении движений в костюме. В настоящее время установлено 19 различных форм движений: вдох, отведение головы назад, отведение рук назад, наклон корпуса и головы под углом 45˚ к полу с опущенными вниз руками, отведение рук вперед и в стороны, приседание и другое. А также установлены размеры тела и определены участки, имеющие максимальные отклонения от своих значений в статике. К ним относятся: ширина и длина спины, длина туловища сбоку от подмышечных впадин до талии; расстояние от талии до подъягодичной складки; ширина груди, высота плеча косая и длина бедра. Эти изменения размеров и формы тела учитываются при определении размеров и конфигурации детали одежды.
Мужской жилет действительно является довольно сложной по конструкции деталью гардероба, а сидеть он должен идеально. неточно посаженный на фигуру жилет испортит впечатление о самом лучшем костюме; топорщащиеся на полочке треугольники, излишние сборки на задней поверхности жилета, «надутый» силуэт в области груди и не застегивающиеся нижние пуговицы свидетельствуют даже не о плохом вкусе обладателя, а скорее о непродуманности своего образа. Жилет должен быть в груди настолько свободен, чтобы сидя не испытывать дискомфорта и удушения, а в талии ему нужно прилегать достаточно плотно.
К брюкам предъявляются высокие эргономические требования, поскольку это изделие, как никакой другой вид одежды, почти всегда находится в динамике: ходьба, подъем по лестнице, приседания до плоскости стула, глубокие приседания – вот перечень рабочих поз, удобство выполнения которых должна обеспечивать конструкция брюк. Динамическое соответствие брюк фигуре человека определяется степенью свободы подъема ноги до положения 90˚ в тазобедренном и коленном суставах. Такой вид движения как бы синтезирует несколько основных движений человека: ходьба, подъем по лестнице, приседания до плоскости стула. При подъеме существенно увеличиваются размеры поверхности ноги, наибольший прирост (динамический эффект до 17%) наблюдается по косой линии от ягодичной точки до центра коленной чашечки, по боковой и внутренней сторонам бедра. Вследствие отмеченного динамического эффекта при выполнении движения брюки вынуждены перемещаться вверх вдоль ноги. Степень динамического соответствия определяется свободой этого передвижения, и, следовательно, зависит в первую очередь от ширины брюк на уровне колена. Свободному перемещению брюк способствует подкладка с атласной поверхностью под передними половинками. Удобство выполнения движений зависит также от глубины сидения. При меньшей глубине сидения динамическое соответствие брюк выше, однако, следует отметить, что малая глубина сидения уместна лишь в брюках с небольшими прибавками на свободу.
В конструкции учитывались два способа измерений динамических поз. Мы использовали способ, который состоит в том, что измеряемый принимает одну из динамических поз, и сантиметровой лентой измерялось расстояние между исследуемыми антропометрическими точками.
Замеры по каждой позе проводились не менее трех раз. результаты измерений подверглись статистической обработке с расчетом среднего арифметического, среднего квадратического и коэффициента вариации.
Рисунок 34 «Фото костюма в динамике»
