Кордони
Старокостянтинівський район
Шепетівський район
Баранівський район (Житомирська область)
Любарський район (Житомирська область)
Романівський район (Житомирська область)
Таблиця1.1.
Напрям вітруза даними метеостанції м. Житомир
Напрям вітру |
Повторювання |
Північний |
12 |
Північно-східний |
1 |
Східний |
1 |
Південно-східний |
16 |
Південний |
16 |
Південно-західний |
23 |
Західний |
19 |
Північно-західний |
12 |
2.3. Склад котельні ,технічні характеристики
Котельня Полонської ЗОШ №1 працює на газових котлах типу ВК-22М (КСВ-1,0).Призначення котла: водогрійний котел типу ВК-22М (КСВ-1,0) призначений для опалювання і гарячого водопостачання житлових, суспільних і промислових будівель і приміщень. Опалювальній котел ВК-22М (КСВ-1,0) є сталевим водогрійним жаротрубним котлом. Перший хід котла утворений жаровою трубою. Другий хід утворюють димогарні сурми конвективної частини котла. ВК-22М (КСВ-1,0) застосовуються в опалювальних системах з абсолютним тиском води не вище 0,7мпа і максимальною температурою нагріву води 1150C.
Таблиця 2.1.
Технічні характеристики котла вк-22м (ксв-1,0)
№ п/п |
Технічні характеристики |
ВК-22 М (КСВ-1,0) |
1 |
Теплопродуктивність номінальна, МВт |
40-95 |
2 |
Вид палива: |
газ/мазут |
3 |
Розрахунковий (надлишковий) тиск води на вході в казан, МПа |
55
|
4 |
Температура води на вході, °C |
55
|
5 |
Температура води на виході, ° C |
105
|
6 |
Гідравлічний опір, МПа , не більше |
0,2-0,4
|
7 |
Діапазон регулювання теплопродуктивності стосовно номінального, % |
20-100
|
8 |
Маса казана розрахункова, кг. |
3500
|
9 |
Маса трубної системи, кг. |
31360 |
10
|
Витрата води, т/год |
370
|
11 |
Витрата палива, м,3/год-газ/кг/год-мазут |
3880/3700
|
12
|
Середній наробіток на відмову, год, не менш |
5000
|
13 |
Середній термін служби до списання, років, не менш |
20 років
|
14 |
КПД казана, %не менш, газ/мазут |
92
|
15
|
Опалювальна площа, м2 |
7000
|
16 |
Температура зовнішньої (ізольованої) поверхні нагрівання казана, °C |
55
|
17 |
Коефіцієнт надлишку повітря |
1,1-1,25
|
18
|
Температура газів на виході °C, газ/мазут |
150-200
|
Назначение |
Размер |
Индекс |
Вход воды |
Ду125 |
К |
Выход воды |
Ду125 |
Л |
Взрывной клапан (2 шт.) |
110х480 |
М |
Дренаж воды |
Ду65 |
Н |
Датчик термометра |
М27х2 |
П |
Установка манометра |
М20х1,5 |
Р |
Выход дымовых газов |
560х428 |
С |
Слив конденсата |
G1 –В |
Т |
Гляделка (2 шт.) |
Ду65 |
У |
Замер темп. дымовых газов |
М27х2 |
Ф |
Лючок для очистки от накипи |
Ду200 |
Ц |
Патрубок для промывки котла |
Ду50 |
Ч |
Рис3.1. Схема ктла ВК-22М (КСВ-1,0)

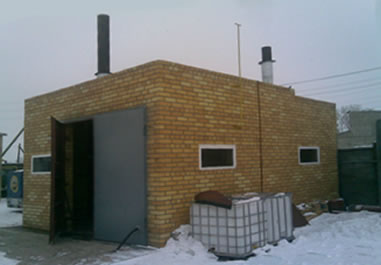

Рис.1. Котельня Полонської ЗОШ
