Маркировка и упаковка имитационных патронов

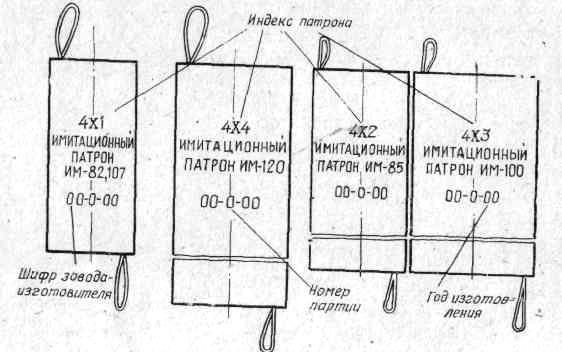

На наружной поверхности каждого имитационного патрона нанесена маркировка, которая содержит индекс патрона, наименование изделия, шифр завода-изготовителя, номер партии и год изготовления. Имитационные патроны упаковываются в деревянные ящики.
На передней стенке ящика с имитационными патронами наносится следующая маркировка: индекс имитационного патрона; наименование имитационного патрона, шифр завода-изготовителя, номер партии, год изготовления, количество патронов в ящике и масса ящика с патронами. На крышке ящика наносится знак опасности и разряд груза.
|
|

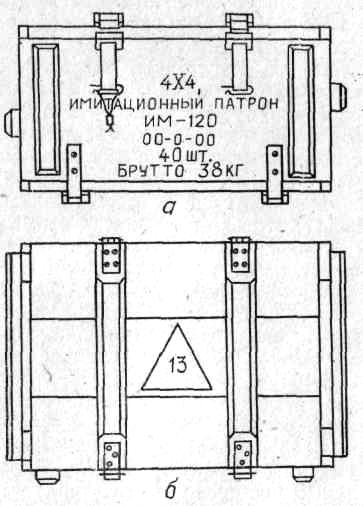

Рис.13. Маркировка имитационных патронов |
а — боковая стенка ящика; б—крышка ящика |
Меры безопасности при использовании патронов
Не допускаются к применению патроны:
с явными признаками пребывания в воде или увлажнения, сопровождаемого нарушением прочности корпусов в виде значительного расслоения картона;
с механическими повреждениями корпуса или трещинами, доходящими до пиротехнического состава;
При обращении с имитационными патронами следует соблюдать осторожность, так как они наполнены составами, чувствительными к огню, наколу и удару.
Вариант расположения патронов для имитации залповой стрельбы 6-орудийной артиллерийской или минометной батареи показан на рис.13.
|
Рис.13. Вариант расположения патронов для имитации залповой стрельбы 6-орудийной артиллерийской или минометной батареи |
ШАШКИ ИМИТАЦИИ РАЗРЫВОВ АРТИЛЛЕРИЙСКИХ СНАРЯДОВ (ШИРАС) предназначены для подготовки наблюдателей за действием артиллерийского огня.
На вооружении Сухопутных войск имеются шашки имитации разрывов артиллерийских снарядов белого, черного и серого дыма, которые аналогичны по устройству и отличаются друг от друга только массой и содержанием компонентов в дымовом составе. ШИРАС (рис. 14) состоит из корпуса 4, крышки 2, дымового состава 5, переходного состава 9, запала 1 и терки 6, завернутой в бумагу 7. Корпус выполнен в виде жестяной цилиндрической коробки и предназначен для сборки всех частей ШИРАС в готовое изделие. Снизу корпус закрыт дном 8, сверху— диафрагмой 10. В пространство между дном и диафрагмой помещен дымовой состав. Через отверстие в диафрагме в гнездо дымового состава вставлен запал, конец которого выходит под крышку. Стык крышки с корпусом герметизируется изоляционной лентой о. на соковую поверхность шашки наклеена инструкция по применению. Дымовой состав предназначен для создания дымового эффекта разрыва артиллерийского снаряда при действии шашки. Для ШИРАС белого дыма, он состоит из смеси гексахлорэтана и порошка алюминиево-магниевого сплава, для ШИРАС черного дыма—из смеси гексахлорэтана, магниевого порошка и антрацена, для ШИРАС серого дыма — из смеси гексахлорбензола и магниевого порошка. |
|
Рис. 14. Шашка имитации разрывов артиллерийских снарядов (ШИРАС): 1— запал; 2— крышка; 3 — лента изоляционная; 4 — корпус; 5 — дымовой состав; 6—терка; 7 — бумага; 8—дно; 9— переходный состав; 10 — диафрагма |
Запал служит для приведения в действие ШИРАС. Головка запала ШИРАС воспламеняется от действия тепла, возникающего при трении ее о терку. Луч огня от воспламенительной головки передается через огнепроводный шнур на ДРП-4 гильзы. Под действием раскаленных газов, образовавшихся при сгорании пороха (ДРП-4), срабатывает дымовой состав.
Действие ШИРАС сопровождается звуковым эффектом с образованием дыма, напоминающего дым при взрыве артиллерийского снаряда.
