4 Построение конструкций изделий с цельнокроеными рукавами с помощью приемов конструктивного моделирования
Практически все виды конструкций цельнокроеных рукавов можно получить, используя шаблоны деталей переда, спинки и двухшовного рукава. Наибольшее распространение данный способ получил для разработки конструкций «летучая мышь», пелерин и изделий с цельнокроеным рукавом, переходящим в пройму втачного рукава. Четвертый вид конструктивного моделирования (изменение покроя рукава) позволяет более точно проектировать место положения и глубину декоративных заломов в модели. Разработка конструкции изделия и комплекта лекал производится в более сжатые сроки, так как используются ранее разработанные основные, производные и вспомогательные лекала изделий.
Разработка конструкции изделия производится в следующем порядке:
преобразование БК переда и спинки с втачным рукавом в соответствии с проектируемой формой изделия;
подготовка шаблонов деталей двухшовного рукава;
пристраивание деталей рукава к деталям переда и спинки;
окончательное оформление конструктивных линий изделия.
4.1 Подготовка шаблонов деталей втачного рукава
Подготовка деталей переда и спинки выполняется так же, как и для расчетно-графического способа конструирования изделий с цельнокроеным рукавом и рассмотрена в разделе 2.2 .
Подготовка шаблонов деталей втачного рукава производится в несколько этапов:
Построить БК втачного рукава.
Определить место положения вершины нижнего среза рукава в соответствии с местом положения вершины бокового среза изделия, для этого уравнять расстояния по пройме /352-34/ и по окату /355-34'/, или:
352-341=355-341'
Построить нижний срез рукава.
Развернуть БК рукава относительно перекатов и получить одношовный рукав.
Нанести положение верхнего среза рукава, заложить в шов излишнюю посадку по окату 2,0...3,0 см, точки 143' и 146' - вершины верхних срезов передней и локтевой частей рукава. По модели можно несколько расширить рукав по линии /333-351/ на 1...2 см, на рис.44 точки Р1 и Р11, по линии локтя точки Л1 и Л11.
Разрезать деталь локтевой части рукава по линии локтевого переката /131-431/ и перевести часть раствора локтевой вытачки в линию оката. По окату открыть:
131-131'=1,0...2,0 см.
Разрезать лекало передней части рукава по линии переднего переката от оката к линии низа и развести по окату:
355-355'= 1,0...2,0 см.
Чем больше развести детали рукава по окату, тем мягче будет форма рукава и больше декоративных заломов у основания рукава. Разведение по окату рукава необходимо производить в соответствии с размоделированием плечевой и нагрудной вытачек в пройму.
Нанести положение контрольных надсечек по линии оката рукава в соответствии с положением надсечек по пройме. На передней части рукава точка 355 уже отмечена при построении БК, соответствует точке 352 на пройме. На локтевой части оката рукава отложить:
341'-332'=341-332
Подготовка деталей рукава представлена на рис. 44,45.

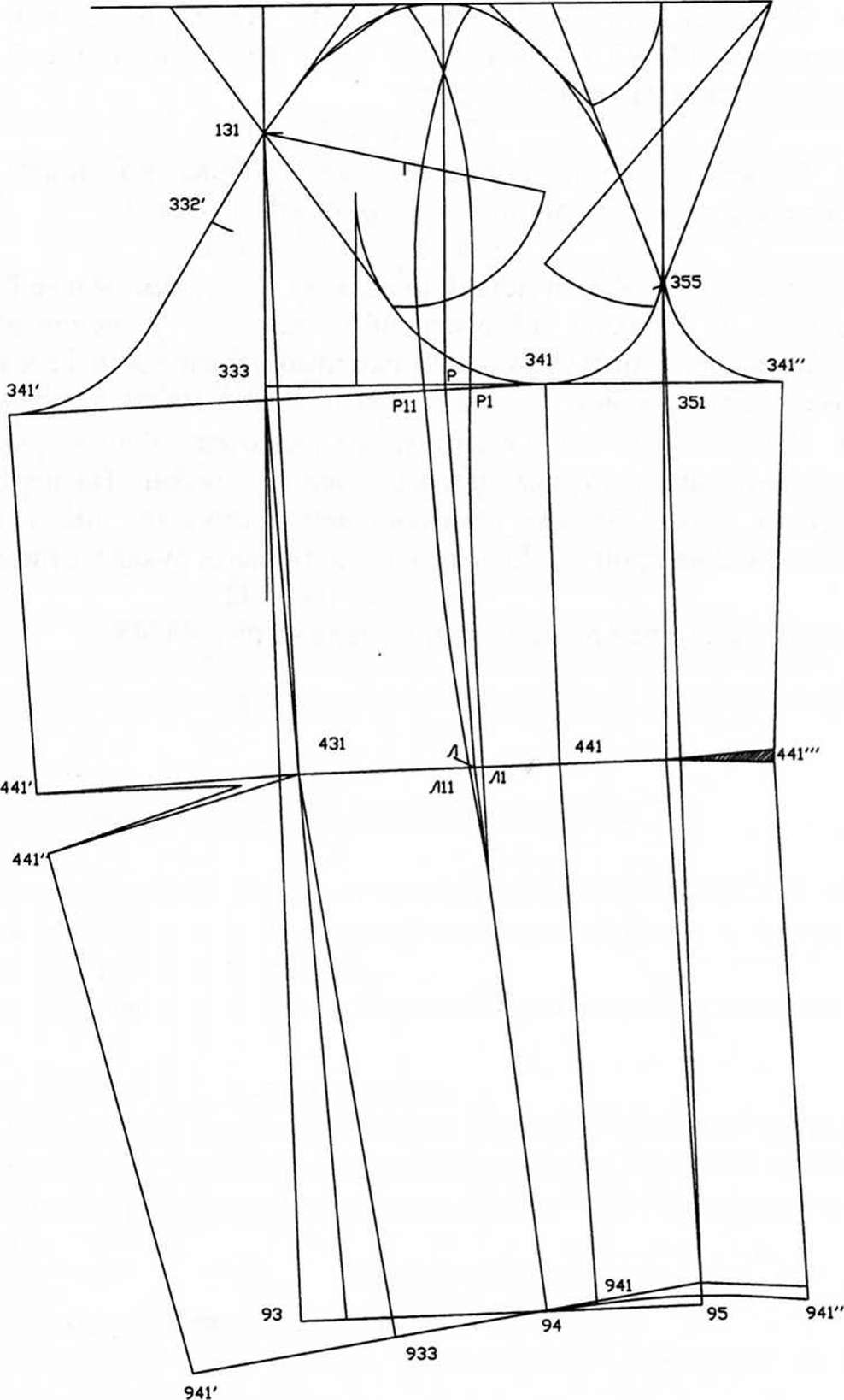

Рис. 44
