Исследование электростатического поля методом моделирования.

Задание 1.1

Как изменится напряженность электрического поля точечного заряда при увеличении расстояния от заряда до точки поля в 4 раза?

Варианты ответов:

1)

Увеличится в 4раза.

2)

Уменьшится в 2 раза.

3)

Уменьшится в 4раза.

4)

Уменьшится в 16 раз.

5)

Увеличится в 16 раз.

Задание 1.2

В вершинах равностороннего треугольника находятся равные по модулю точечные заряды. Определить направление вектора напряженности электростатического поля в центре треугольника.

Варианты ответов:

1)

г

2)

в

3)

а

4)

б

Задание 1.3

В вершинах равностороннего треугольника находятся равные по модулю точечные заряды. Определить направление векторов силы, действующей на верхний заряд, и напряженности поля в месте нахождения этого заряда.

Варианты ответов:

1)

Сила – вектор 1, напряженность 1

2)

Сила – вектор 3, напряженность 1

3)

Сила – вектор 1, напряженность 3

4)

Сила – вектор 4, напряженность 2

5)

Сила – вектор 3, напряженность 3

Задание 1.4

На рисунке показано направление вектора напряженности электрического поля точечных зарядов и в точке . Определить знак зарядов и .

Варианты ответов:

1)

2)

3)

4)

Задание 1.5

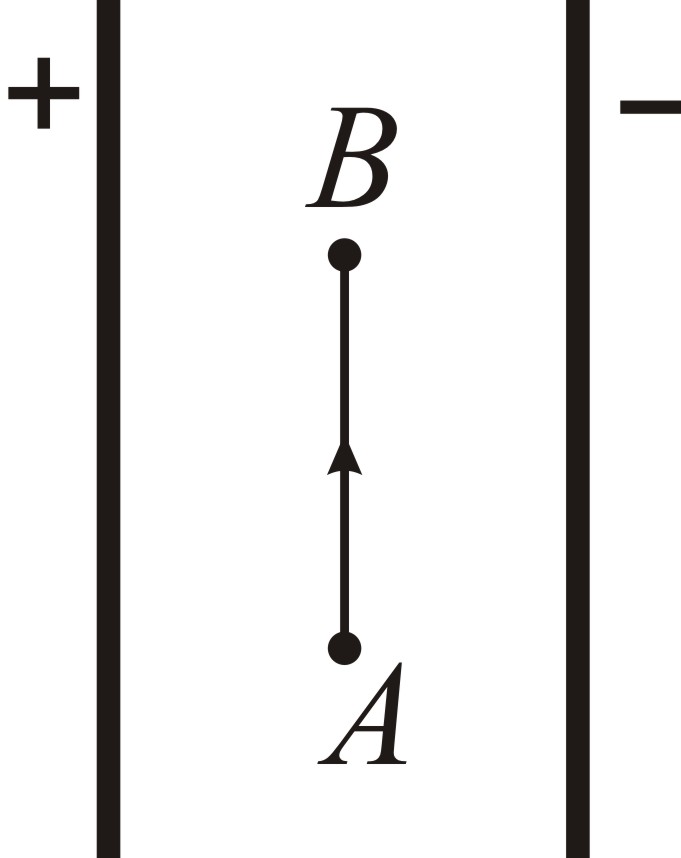

В электрическом поле плоского конденсатора перемещается точечный заряд – в направлении, указанном стрелкой. Какую работу совершают силы электрического поля при перемещении заряда?

Варианты ответов:

1)

.

2)

.

3)

.

Задание 1.6

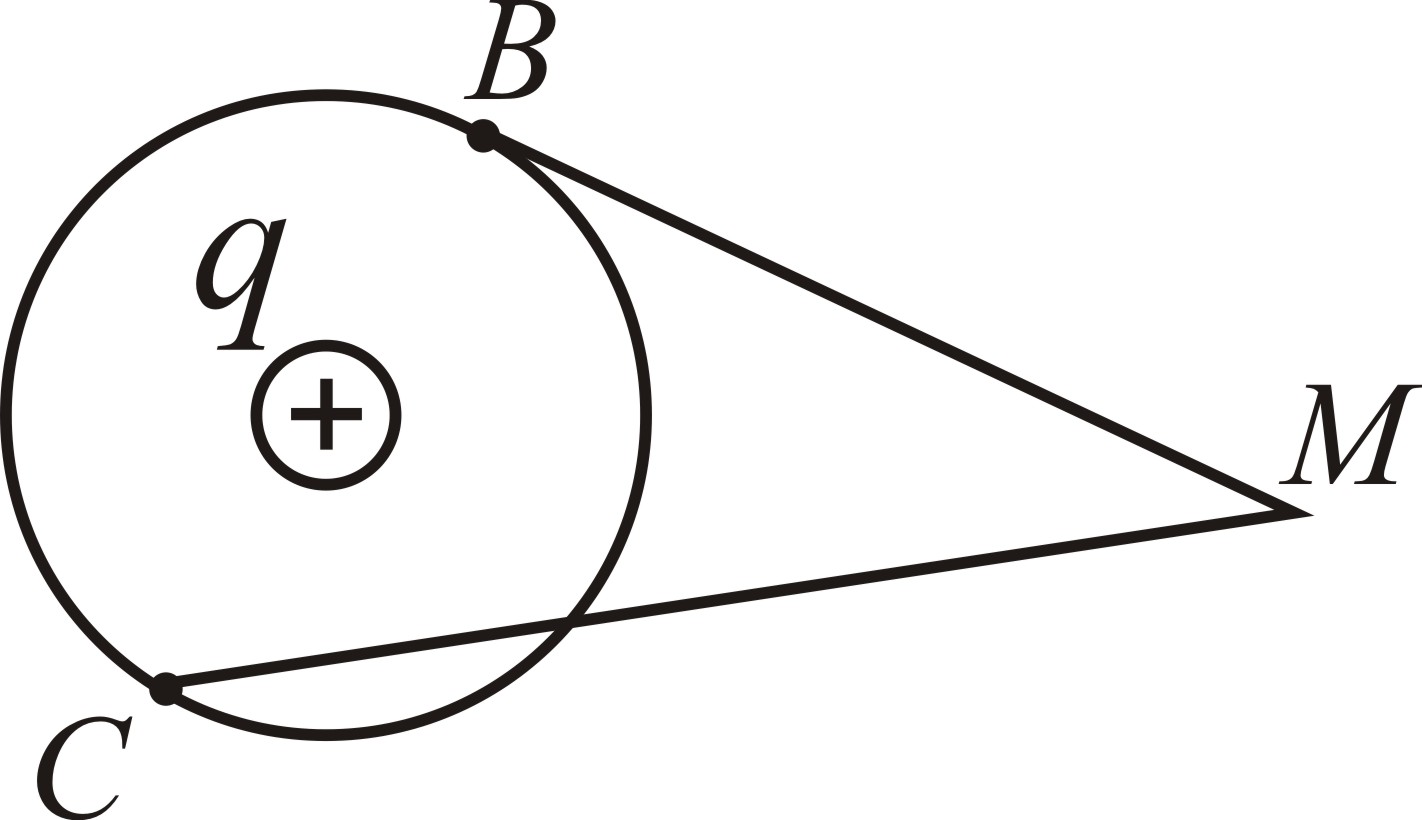

Заряженную частицу перемещают в электростатическом поле точечного заряда из точки в точку или . Сравнить работу сил электрического поля на участках МВ и МС.

Варианты ответов:

1)

2)

3)

4)

Задание 1.7

В электрическом поле плоского конденсатора перемещается точечный заряд + в направлении, указанном стрелкой. Какую работу совершают силы поля при перемещении заряда?

Варианты ответов:

1)

.

2)

.

3)

.

Задание 1.8

Электрическое поле создано точечным зарядом + . Укажите направление вектора градиента потенциала поля в точке  .

Варианты ответов:

1)

2)

3)

4)

Задание 1.9

Электрическое поле создано отрицательным точечным зарядом. Укажите направление вектора градиента потенциала поля в точке  .

Варианты ответов:

1)

2)

3)

4)

Задание 1.10

Электрическое поле создано бесконечной равномерно заряженной плоскостью. Укажите направление вектора градиента потенциала поля в точке .

Варианты ответов:

1)

2)

3)

4)

Задание 1.11

Электрическое поле создано бесконечной равномерно заряженной плоскостью. Укажите направление вектора градиента потенциала поля в точке .

Варианты ответов:

1)

2)

3)

4)

Задание 1.12

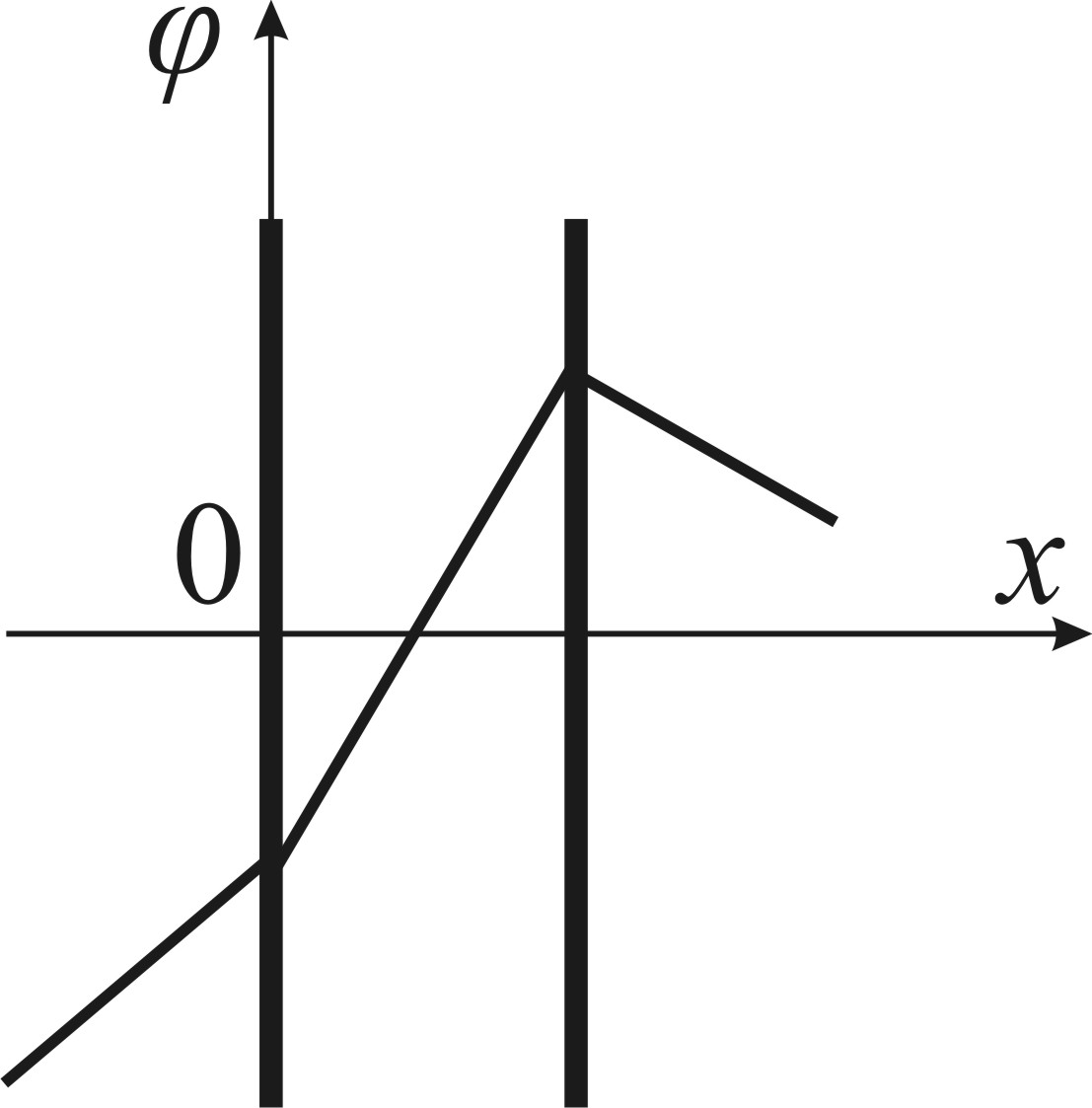

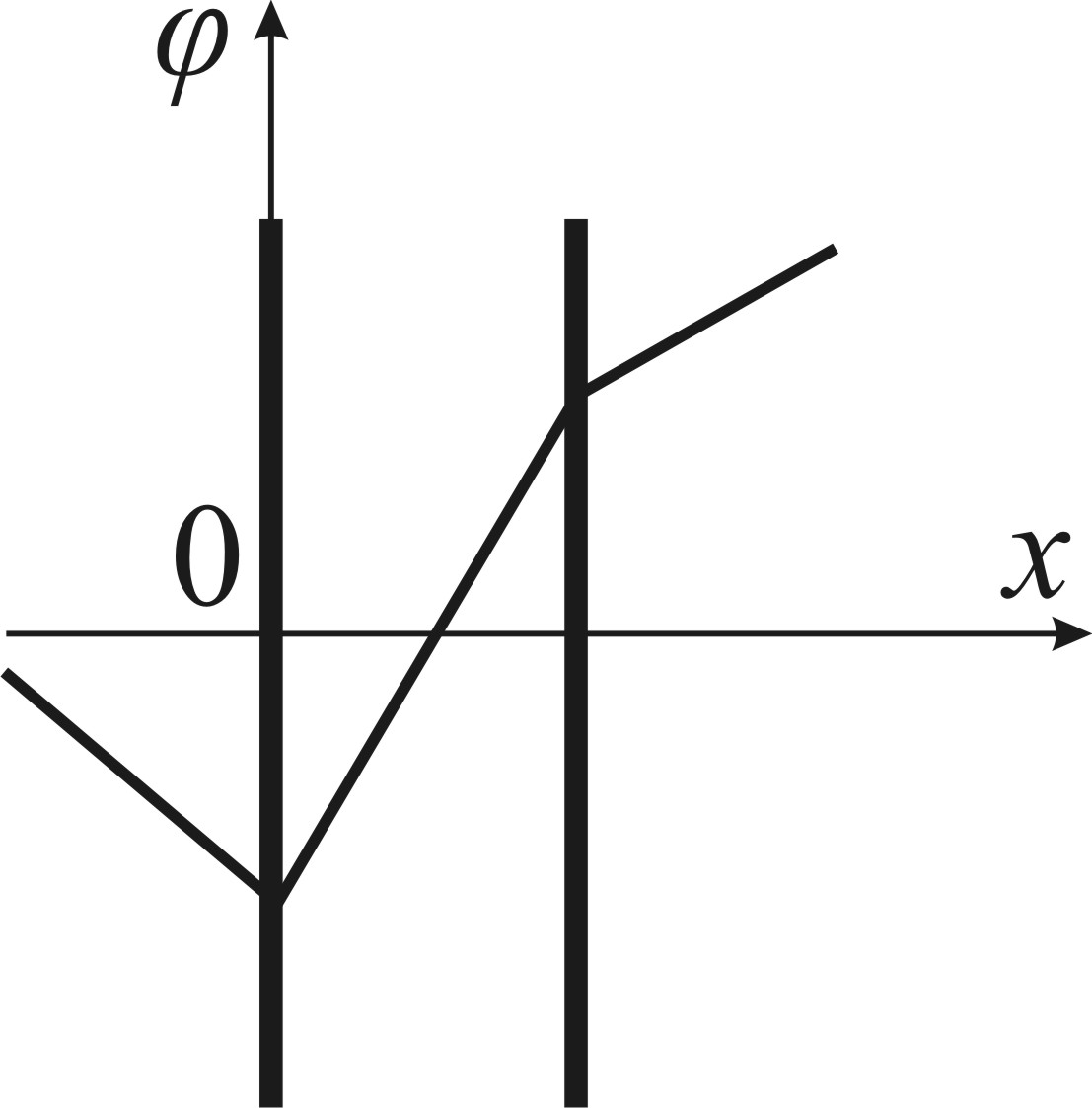

Электрическое поле создано двумя бесконечными параллельными заряженными плоскостями. На рисунке показана качественная зависимость проекции напряженности поля от координаты вне пластин и между пластинами. Какой рисунок правильно отражает характер изменения потенциала этого поля?

Варианты ответов:

1)

2)

3)

4)

Задание 1.13

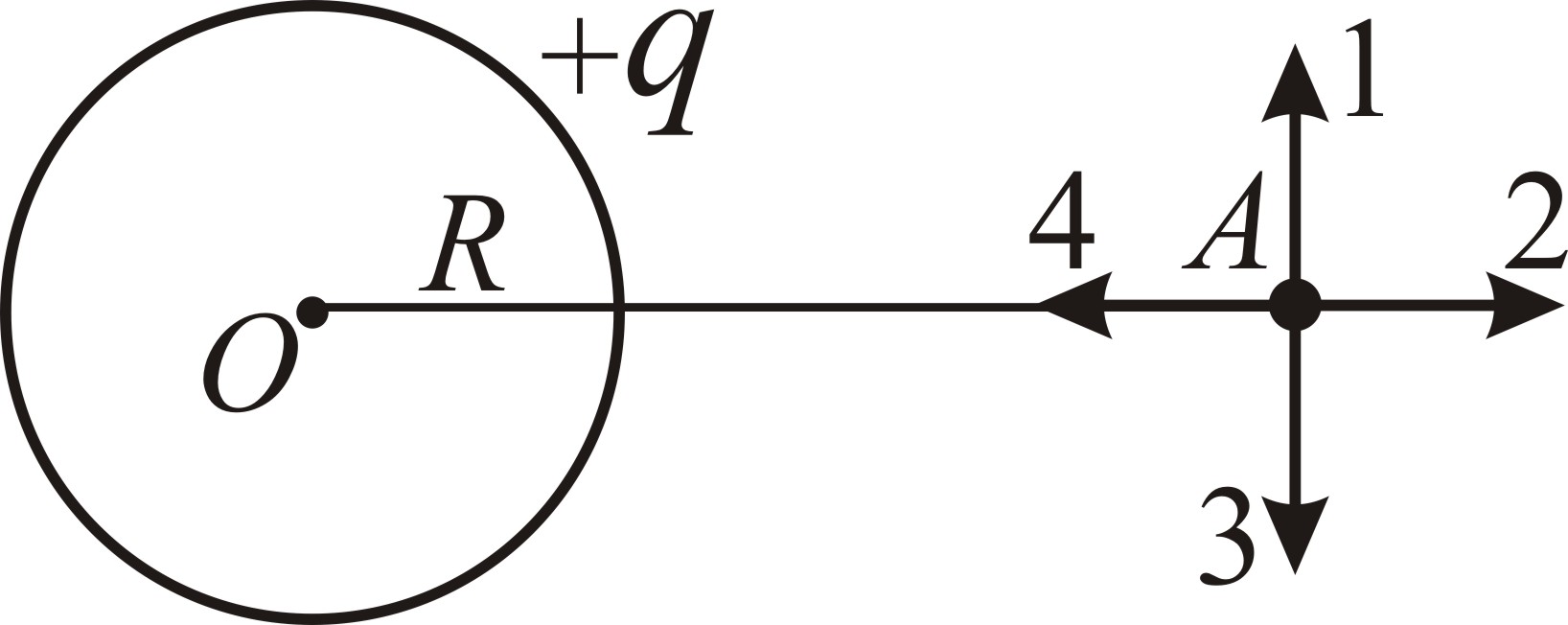

Электрическое поле создано равномерно заряженной сферой. Укажите направление вектора градиента потенциала поля в точке .

Варианты ответов:

1)

2)

3)

4)

Задание 1.14

Электрическое поле создано равномерно заряженной сферой. Укажите направление вектора градиента потенциала поля в точке .

Варианты ответов:

1)

2)

3)

4)

Задание 1.15

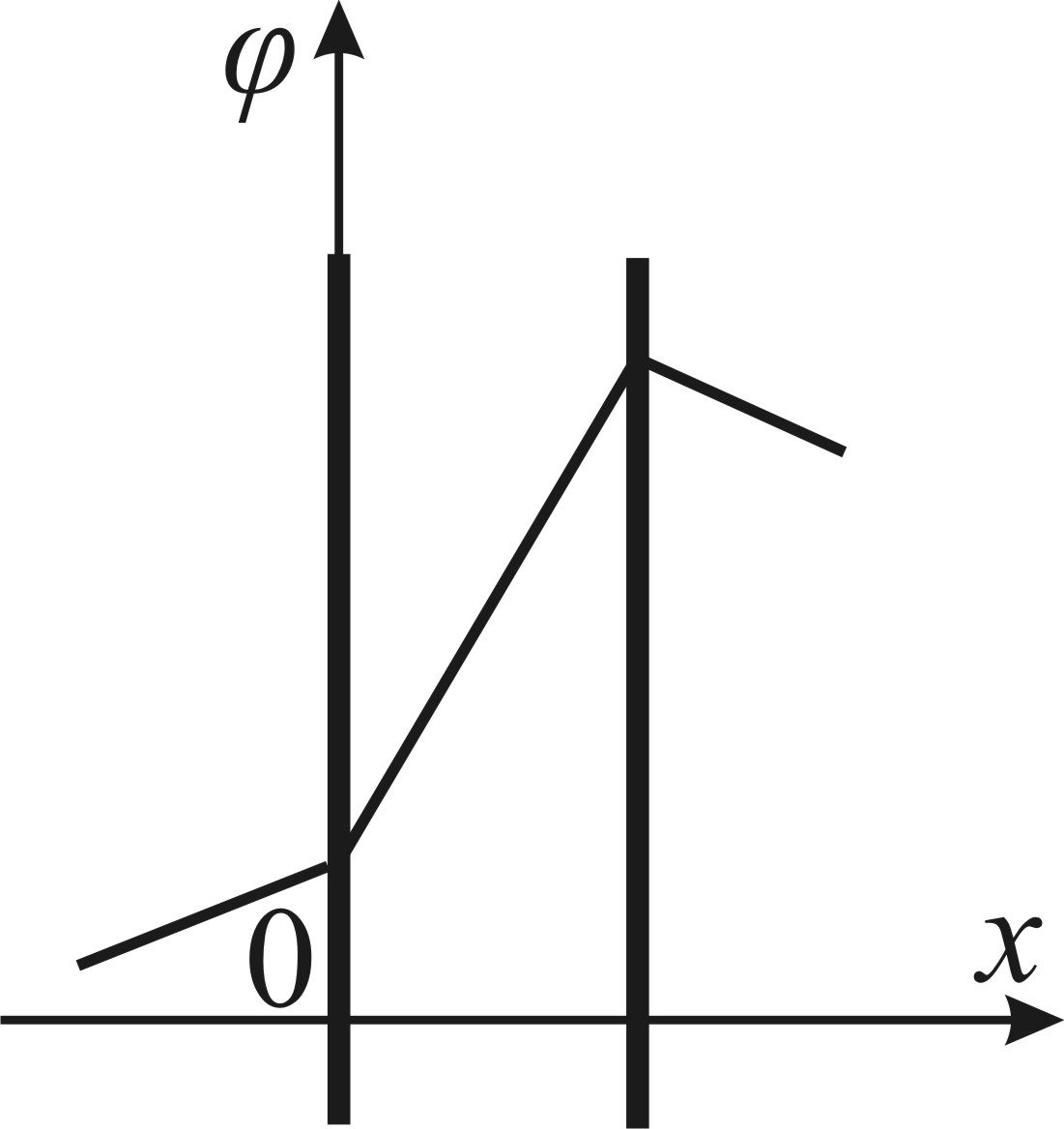

Электрическое поле создано двумя бесконечными параллельными заряженными плоскостями. На рисунке дана зависимость изменения потенциала этого поля от координаты вне пластин и между пластинами. Какой рисунок правильно отражает зависимость проекции напряженности поля ?

Варианты ответов:

1)

2)

3)

Задание 1.16

На рисунке показаны эквипотенциальные линии электрического поля системы зарядов и значения потенциала на них. Определить направление вектора напряженности электрического поля в точке А.

Варианты ответов:

1)

1

2)

2

3)

3

4)

4

Задание 1.17

Какое утверждение не выполняется при равновесии зарядов в проводнике?

Варианты ответов:

1)

Во внешнем электрическом поле происходит поляризация проводника.

2)

Модуль напряженности электрического поля внутри проводника равен нулю.

3)

Все избыточные заряды расположены по поверхности проводника, внутри проводника избыточных зарядов нет.

4)

Объем проводника является эквипотенциальным.

5)

Вектор напряженности поля у поверхности проводника направлена перпендикулярно поверхности.

Задание 1.29

Электрическое поле создано отрицательно заряженной непроводящей плоскостью. Какой вектор совпадает по направлению с вектором напряженности электрического поля?

Варианты ответов:

1)

2

2)

3

3)

4

4)

5 (параллельно плоскости)

5)

1

Задание 1.31

В электрическом поле плоского конденсатора перемещается точечный заряд в направлении, указанном стрелкой. Какую работу совершает электрическое поле при перемещении частицы?

Варианты ответов:

1)

2)

3)

Задание 1.32

Какие из приведенных утверждений верны для постоянного электрического поля?

Варианты ответов:

1)

Электрическое поле совершает работу над электрическим зарядом.

2)

Электрическое поле является вихревым.

3)

Силовые линии поля разомкнуты.

Задание 1.33

Электрическое поле создано двумя бесконечными параллельными заряженными плоскостями. На каком рисунке показана зависимость проекции напряженности поля от координаты вне пластин и между пластинами?

Варианты ответов:

1)

2)

3)

4)

Задание 1.34

Электростатическое поле на плоскости изображено системой эквипотенциальных линий. Какой из векторов, построенных в точке А, совпадает по направлению с вектором напряженности электрического поля?

Варианты ответов:

1)

3

2)

1

3)

2

4)

4

Задание 1.37

Электрическое поле создано двумя одинаковыми по величине и противоположными по знаку точечными зарядами. Расстояние между зарядами и от заряда до точки С равны. Какой из векторов, построенных в точке С, совпадает по направлению с вектором напряженности электрического поля?

Варианты ответов:

1)

4

2)

1

3)

2

4)

3

Задание 1.38

На каком участке оси ОХ проходящей через точечные заряды +q и –2q находится точка, в которой напряженность электрического поля равна нулю?

Варианты ответов:

1)

1

2)

4

3)

3

4)

2

Задание 1.39

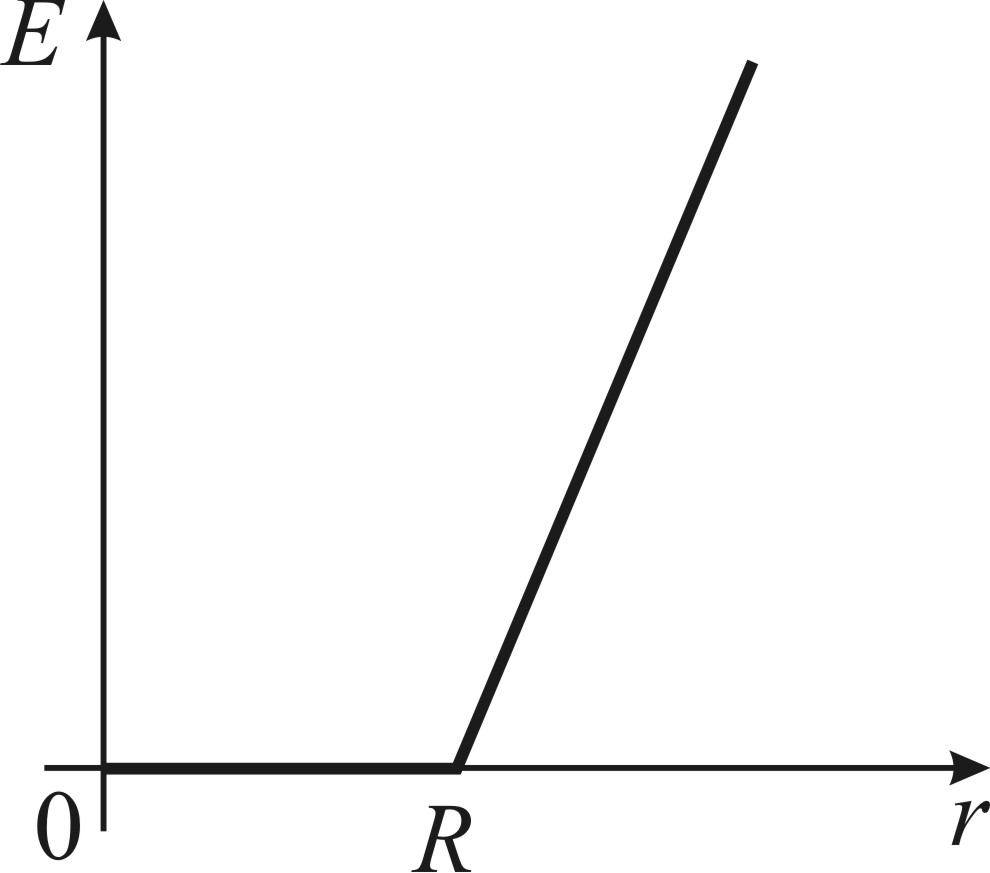

На каком рисунке верно изображена зависимость модуля вектора напряженности электрического поля равномерно заряженной сферы радиуса R, от расстояния от ее центра до заданной точки поля?

Варианты ответов:

1)

2)

3)

4)

Задание 1.40

В вершинах А и С квадрата находятся равные по величине, но разные по знаку точечные заряды. Какой из векторов, построенных в вершине D, совпадает по направлению с вектором напряженности электрического поля?

Варианты ответов:

1)

2

2)

4

3)

1

4)

3
