- •«Национальный исследовательский
- •В.Г. Крец, а.В. Рудаченко, в.А. Шмурыгин машины и оборудование для строительства и эксплуатации газонефтепроводов и хранилищ
- •Оглавление
- •Введение
- •1. Классификация и основные элементы машин для строительства и ремонта трубопроводов
- •1.1. Классификация машин для строительства магистральных трубопроводов
- •1.1.1. Понятие о машине
- •1.1.2. Общая классификация машин
- •1.1.3. Основные требования, предъявляемые к машинам
- •1.1.4. Основные технико-эксплуатационные параметры машины
- •1.2. Основные элементы машин при строительстве и ремонте трубопроводов
- •1.2.1. Рама
- •1.2.2. Силовая установка
- •1.2.3. Движитель
- •1.2.4. Рабочее оборудование
- •1.2.5. Системы управления
- •1.2.6. Кабина, облицовочные панели и кожухи
- •1.2.7. Типы трансмиссий
- •1.2.8. Рулевые системы
- •1.2.9. Гидравлические и пневматические силовые установки
- •2. Общие сведения о грунтах и методах их разрушения
- •2.1. Термины и определения
- •2.2. Оценка прочности и трудности разработки грунтов
- •2.3. Основные способы разрушения грунтов
- •3. Транспортные машины
- •3.1. Погрузочно-разгрузочные и транспортные работы
- •3.2. Тракторы и автомобили
- •3.2.1. Грузовые автомобили
- •3.2.2. Тракторы
- •3.2.3. Пневмоколесные тягачи
- •3.3. Трубовозы
- •3.4. Плетевозы
- •3.5. Саморазгружающиеся плетевозы
- •Перевозка труб в сложных дорожных условиях (всн 004–88)
- •Прицеп-тяжеловес птт 701
- •Низкорамные прицепы-тяжеловесы птт 602, птт 601
- •3.6. Снегоболотоходы
- •Снегоболотоход гусеничный шгс-401
- •Ишимбайские болотоходы
- •Вездеход на воздушной подушке «Сибирь»
- •4. Машины для производства земляных и подготовительных работ
- •Основные термины и понятия
- •4.1. Земляные работы
- •4.2. Бульдозеры
- •4.2.1. Конструкции бульдозеров
- •4.2.2. Производительность бульдозера при резании и разрушении
- •4.3. Кусторезы
- •4.3.1. Конструкции кусторезов
- •4.4. Корчеватели
- •4.4.1. Конструкции корчевателей
- •4.5. Рыхлители
- •4.6. Скреперы
- •4.7. Машины циклического действия для разработки траншей и котлованов
- •4.7.1. Общие сведения об одноковшовых универсальных экскаваторах
- •Экскаватор гусеничный гидравлический ет-16
- •4.7.2. Экскаваторы с телескопическим рабочим оборудованием (экскаваторы-планировщики)
- •4.8. Машины непрерывного действия для разработки траншей
- •4.8.1. Обзор и классификация машин непрерывного действия
- •4.8.2. Конструкция основных агрегатов роторного траншейного экскаватора
- •Экскаватор траншейный роторный этр-309
- •Экскаваторы траншейные роторные этр-140 и этр-110
- •4.8.3. Вскрышные экскаваторы
- •Экскаватор роторно-фрезерный (эврф 1) для вскрытия трубопроводов
- •4.9. Машины для очистки траншей от снега
- •4.9.1. Оборудование к драглайну для очистки траншей (от)
- •4.9.2. Траншейный снегоочиститель роторного типа
- •4.10. Машины для засыпки траншей
- •4.10.1. Классификация машин для засыпки траншей
- •4.10.2. Скребковый траншеезасыпатель
- •4.10.3. Шнековый траншеезасыпатель
- •4.10.4. Роторный траншеезасыпатель
- •4.10.5. Экскаваторы-трубозаглубители для укладки трубопроводов бесподъемным способом
- •Экскаваторы-трубозаглубители продольного копания
- •4.10.6. Машина послойной разработки грунта (мпрг-1)
- •4.10.7. Машина для вскрытия трубопроводов (мвт)
- •4.10.8. Машина подкапывающая роторная мпр (мпр-1)
- •4.10.9. Подкапывающие машины мпт (мпа)
- •4.10.10. Подбивочная машина (мп)
- •4.11. Машины и оборудование для уплотнения грунтов
- •5. ГрузоподЪеМно-монтажные машины и оборудование
- •Терминология
- •5.1. Строительные краны и их основные параметры
- •Основные параметры кранов, индексация и характеристика типоразмерных рядов кранов
- •5.2. Башенные краны
- •5.3. Стреловые самоходные краны
- •5.4. Краны гусеничные
- •5.5. Трубоукладчики
- •5.5.1. Конструкции трубоукладчиков
- •Техническое описание и работа трубоукладчика тб-4 Назначение
- •5.5.2. Строительные подвески и устройства
- •5.5.2.1. Подвески троллейные
- •5.5.2.2. Троллейные подвески на авиашинах
- •5.5.2.3. Подвески троллейные роликоканатные
- •5.5.2.4. Троллейные подвески-опоры типа тпо
- •5.5.2.5. Захваты клещевые автоматические
- •5.5.2.6. Полотенца мягкие
- •5.5.2.7. Траверсы
- •5.5.2.8. Стропы кольцевые
- •5.6. Машины для гнутья труб
- •Станки серии гтг для холодной гибки труб диаметром 15–530 мм
- •Трубогибочные станки гт532, гт1022, гт1424
- •Комплексы для холодного гнутья труб ø 57–1420 мм
- •6. Машины и оборудование для очистки и изоляции трубопроводов
- •6.1. Очистные машины
- •6.1.1. Назначение и классификация очистных машин
- •6.1.2. Рабочие инструменты трубоочистных машин
- •6.1.3. Машины для очистки в комплекте с ручными приспособлениями
- •Приспособление ремонтное гарс 1223
- •6.2. Изоляционные машины
- •6.2.1. Назначение и общее устройство изоляционных машин
- •Изоляционная машина для нанесения битумно-мастичной изоляции пт-нн 1220и
- •6.2.2. Изолировочно-очистные комбайны [3]
- •6.2.3. Самоходные изоляционные машины [3]
- •6.2.4. Технологические линии для изоляции труб
- •7. Машины для сооружения подводных переходов траншейным и бестраншейным способом
- •Терминология
- •7.1. Оборудование для бестраншейной прокладки трубопроводов под водными преградами методом наклонно-направленного бурения (ннб)
- •7.2. Машины для подводно-технических работ
- •7.2.1. Машины для производства земляных работ
- •Последовательность выполнения работы
- •Рабочее оборудование земснарядов
- •7.2.2. Подводные трубозаглубители
- •7.2.3. Оборудование для укладки трубопроводов на дно водоемов
- •Лебедка для протаскивания трубопроводов по дну водоема
- •7.2.4. Суда-трубоукладчики
- •8. Машины для разработки траншей на заболоченных и обводненных участках трассы
- •8.1. Канатно-скреперные установки
- •8.2. Конструкции и применение экскаваторов с сильно развитой опорной поверхностью
- •8.3. Оборудование и способы, применяемые при закреплении магистральных трубопроводов
- •9. Машины для бестраншейной прокладки трубопроводов под дорогами Терминология
- •9.1. Общие сведения о бестраншейных способах прокладки трубопроводов. Назначение, область их применения и выбор
- •Пневмоударные молоты типа «Тайфун»
- •9.2. Прокладка труб способом продавливания
- •9.3. Прокладка труб способом горизонтального бурения
- •9.4. Щитовая проходка тоннелей и коллекторов
- •Геовинчестерная технология проходки
- •10. Машины и оборудование для очистки внутренней полости и испытания газонефтепроводов
- •10.1. Устройства для очистки внутренней полости трубопроводов
- •10.1.1. Устройства для очистки полости и удаления воды
- •10.1.2. Очистные поршни
- •10.1.3. Поршни-разделители
- •10.1.4. Скребки, поршни Скребки, поршни с резиновыми конусными манжетами оу-кр
- •10.2. Компрессорные установки
- •10.3. Машины для гидравлического испытания трубопроводов
- •10.3.1. Классификация и общее устройство
- •10.3.2. Наполнительные агрегаты
- •10.3.3. Опрессовочные агрегаты
- •11. Насосы Терминология
- •11.1. Основные сведения о насосах
- •11.2. Принцип работы центробежных насосов
- •11.3. Насос погружной центробежный с гидроприводом нцпг-180
- •11.4. Основные и подпорные центробежные насосы для магистральных трубопроводов
- •11.5. Характеристики магистральных насосов
- •11.6. Совместная работа турбомашин
- •11.7. Регулирование турбомашин
- •12. Компрессоры
- •12.1. Классификация компрессоров
- •12.2. Компрессорные машины и оборудование
- •12.3. Поршневые компрессоры
- •12.4. Мембранные компрессоры
- •12.5. Роторные компрессоры
- •12.6. Турбокомпрессоры
- •13. Арматура газонефтепроводов
- •13.1. Основные термины и определения
- •13.2. Классификация арматуры
- •Условные обозначения и маркировка арматуры
- •13.3. Запорная арматура
- •13.3.1. Задвижки
- •13.3.2. Вентили
- •13.3.3. Краны
- •13.3.4. Дисковые поворотные затворы
- •13.3.5. Регулирующие заслонки
- •13.4. Приводы запорной трубопроводной арматуры
- •13.5. Размещение запорной арматуры на трубопроводах
- •13.6. Предохранительная и защитная арматура
- •13.6.1. Обратные клапаны
- •13.6.2. Предохранительные клапаны
- •Основные элементы предохранительного клапана и принцип действия
- •14. Машины для бурения шпуров и скважин под заряды взрывчатых веществ
- •14.1. Бурильные машины
- •14.2. Перфораторы
- •14.3. Станки ударно-канатного бурения
- •14.3.1. Мотосверла (мотобуры)
- •14.4. Применение зарядов
- •15. Машины для свайных работ
- •Бурение скважин и установка свай
- •15.1. Характеристика свайных работ
- •15.1.1. Погружение забивных свай
- •15.1.2. Технология бурения
- •Особенности технологии
- •15.2. Машины для свайных работ
- •15.2.1. Копры свайные
- •15.2.2. Молоты дизельные
- •15.2.3. Свае- и шпунтовыдергиватели
- •15.2.4. Бурильно-крановые машины
- •Бурильно-крановая машина бм-308
- •15.2.5. Бурильно-сваебойные машины бм-811, бм-831, бм-833
- •16. Оборудование для обеспечения экологической безопасности нефтегазовых объектов Терминология
- •Введение
- •16.1. Источники загрязнения окружающей среды
- •16.2. Защита атмосферы
- •Организационные мероприятия
- •Специальные технические средства
- •16.3. Рекультивация земель
- •16.4. Оценка технических средств для обеспечения экологической безопасности при трубопроводном транспорте
- •16.5. Оборудование и средства для обеспечения экологической безопасности нефтегазопроводов
- •Нефтесборщики Скиммер Cascade
- •Скиммер Комара Стар
- •Скиммер Комара 20
- •Нефтесборное устройство «Спрут-1»
- •Универсальное нефтесборное устройство
- •Средства утилизации
- •Емкости для временного хранения нефти и нефтепродуктов серии «вхн-к»
- •16.6. Ликвидация аварий на подводных переходах
- •Интернет-ресурсы
- •17. Оборудование быта в условиях трассы
- •Гусеничный плавающий вездеход тм-120 с жилым модулем
- •18. Передвижные мобильные ремонтные базы
- •18.1. Область применения и состав мобильных ремонтных баз
- •Состав мобильных ремонтных баз
- •Принципиальная схема передвижной ремонтной базы
- •Порядок производства работ
- •18.2. Трубосварочные комплексы
- •18.3. Линия подачи труб для контроля сварных швов к бтс-142в и бтс-145
- •19. Средства пожаротушения
- •19.1. Виды пожаротушения для различных объектов нефтяных месторождений (по данным «ТомскНипИнефть»)
- •19.2. Пожарные автомобили
- •19.2.1. Автоцистерны пожарные
- •19.2.2. Автомобили пожарные насосные
- •19.2.3. Автомобили пожарные рукавные
- •19.2.4. Автоподъемники пожарные
- •19.2.5. Автолестницы пожарные
- •19.3. Генераторы пены
- •19.3.1. Генераторы пены высоконапорные
- •19.3.2. Генераторы пены средней кратности стационарные
- •19.3.3. Генераторы пены высокой кратности стационарные
- •19.4. Мембрана разрывная
- •19.6. Мотопомпы пожарные
- •19.7. Щит пожарный
- •19.8. Огнетушители
- •Классификация огнетушителей
- •20. Энергетическое и cварочное оборудование
- •20.1. Автономные электростанции
- •Агрегат энергетический передвижной аэп-101 [4]
- •Агрегат энергетический передвижной аэп-102
- •Агрегаты сварочные многопостовые асм-100 и асм-60
- •Агрегат электросварочный передвижной аэп-52 вдм
- •Агрегат сварочный мобильный асм42
- •Инвентарный источник для воздушно-плазменной резки dc-120ii.3m и труборез воздушно-плазменный тр-2
- •Сварочные установки на шасси автомобилей и тракторов
- •1. Вайншток с.М., Новоселов в.В., Прохоров а.Д. И др. Трубопроводный транспорт нефти: учеб. Пособие для вузов: в 2 т. / под ред. С.М. Вайнштока. – м.: ооо «Недра-Бизнесцентр», 2004. – т. 2. – 621 с.
- •2. Шестопалов к.К. Подъемно-транспортные, строительные и дорожные машины и оборудование: учеб. Пособие. – м.: Мастерство, 2002. – 320 с.
- •21. Трансформаторные подстанции и распределительные устройства
- •Термины
- •21.1. Понятие о подстанции
- •Классификация подстанций
- •21.2. Понятие распределительного устройства и его классификация
- •21.2.1. Открытые распределительные устройства
- •21.2.2. Закрытые распределительные устройства
- •21.3. Комплексные трансформаторные подстанции внутренней установки
- •Распределительное устройство низкого напряжения
- •Машины и оборудование газонефтепроВодов
13.3.2. Вентили
Вентиль представляет собой клапан со шпинделем, ввинчиваемый в резьбу неподвижной ходовой гайки, расположенной в крышке или бугеле.
Применение резьбы, обладающей свойствами самоторможения, позволяет оставлять тарелку клапана в любом положении, применять малые усилия на маховике для управления вентилем. Вентиль отличается простотой конструкции и создает хорошие условия для обеспечения надежной плотности при закрытом положении затвора. Наиболее широко вентили используются на трубопроводах малого диаметра и по мере увеличения условного диаметра трубопровода.
По месту расположения вентиля на трубопроводе различают (рис. 13.6.) проходные (а) и угловые (б) вентили.
Рис. 13.6. Вентили: а – проходной; б – угловой
Проходные вентили устанавливаются на горизонтальном или вертикальном участке трубопровода, угловые – на месте поворота трубопровода. Прямоточный вентиль представлен на (рис. 13.7).
Рис. 13.7. Вентиль запорный прямоточный
13.3.3. Краны
Кран – это запорное устройство, состоящее из корпуса и пробки, в котором пробка имеет форму тела вращения с отверстием для пропуска жидкости или газа. На рис. 13.8 представлена схема крана шарового запорного с электроприводом. Пробка вращается вокруг своей оси. На рис. 13.9 показано уплотнение пробки крана.
Алексинский завод тяжелой промышленной арматуры выпускает шаровые краны с условным диаметром прохода (Dу) в диапазоне от 25 мм до 1400 мм, рассчитанными на работу в диапазоне давлений от 1,6 МПа до 16,0 МПа.
Рис. 13.8. Кран шаровой с электроприводом

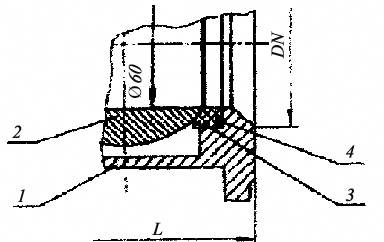

Рис. 13.9. Схема уплотнения пробки крана: 1 – корпус; 2 – пробка; 3 – уплотнение затвора; 4 – уплотнительное кольцо
В зависимости от геометрической формы пробки и корпуса краны классифицируются по трем группам:
конические;
цилиндрические;
шаровые.
Схемы кранов показаны на рис. 13.10.
Рис. 13.10. Схемы кранов: а – конический; б – цилиндрический; в – шаровой; 1 – корпус; 2 – пробка; 3 – разделительная шайба; 4 – сальниковая набивка; 5 – сальниковая втулка; 6 – хвостовик
Краны классифицируют также и по другим конструктивным признакам, например, по способу создания удельного давления на уплотнительных поверхностях, по форме окна прохода пробки, по числу проходов, по наличию или отсутствию сужения прохода, по типу управления и привода, по материалу уплотнительных поверхностей и т. д. (рис. 13.11).
Рис. 13.11. Кран шаровой типа 10с9пМ завода «Строймаш»
Преимущества кранов:
низкое гидравлическое сопротивление;
прямоточность;
простота конструкции;
небольшие габаритные размеры и масса;
высокая прочность и жесткость;
надежная герметизация;
независимость от направления движения среды;
возможность регулирования давления и подачи.
У каждого вида крана имеются свои недостатки и преимущества, но, обобщая недостатки кранов, можно отметить следующие:
максимальная рабочая температура не более 125 °С;
необходимость точности изготовления трущихся деталей;
высокая величина требуемого крутящего момента на шпинделе при открытии, закрытии.
