Тема: Моменты инерции простых и сложных сечений

Поперечное сечение стержня составлено из двух равнобоких уголков. Характеристики поперечного сечения уголка известны. Момент инерции поперечного сечения стержня относительно оси yравен ___ см⁴. Варианты ответов

Ось  перемещается из положения x₁ в положение x₂. Момент инерции круга при этом … Варианты ответов

  увеличивается на величину

  уменьшается на величину

  увеличивается на величину

  уменьшается на величину

Момент инерции фигуры относительно оси y равен ____ см⁴. Варианты ответов

Моменты инерции фигур относительно оси x определяются по формулам варианта … Варианты ответов   II   IV   I   III

Момент инерции правильного шестиугольника с размером стороны а относительно оси x равен … Варианты ответов

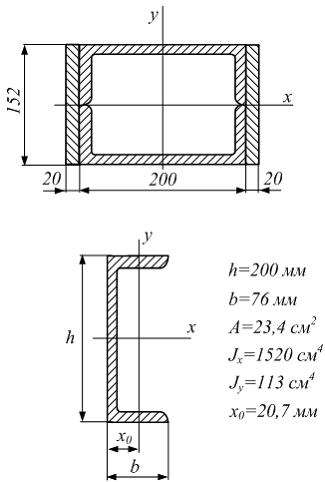

Поперечное сечение балки, составленное из двух швеллеров, усилено двумя листами. Весь пакет проварен по длине балки и работает как одно целое. Характеристики поперечного сечения швеллера известны. Размеры сечения балки даны в мм. Осевой момент инерции поперечного сечения относительно оси   равен ____ см⁴. Варианты ответов

Момент инерции кольца с наружным диаметром 2d и внутренним d относительно оси   равен … Варианты ответов

 − центры тяжестей прямоугольника, треугольника и всей фигуры. Момент инерции всей фигуры относительно оси x определяется по формуле …

Варианты ответов

Момент инерции равнобедренного треугольника относительно оси x, проходящей через центр тяжести параллельно основанию, равен … Варианты ответов

Размеры фигуры даны в мм. Момент инерции относительно оси x равен ___ мм⁴. Варианты ответов   6666,7   7777,7   3555,8   8999,3

Осевой момент инерции сечения относительно оси   равен… Варианты ответов

Поперечное сечение балки составлено из вертикального листа и четырех неравнобоких уголков  . Характеристики уголка заданы. Размеры на рисунке даны в мм. Моменты инерции сечения   и   соответственно равны… Варианты ответов

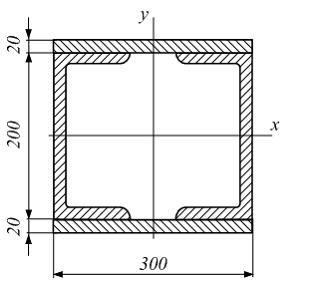

Поперечное сечение балки составлено из двух швеллеров №20 и листов, прикрепленных с помощью сварки. Характеристики швеллера приведены. Размеры на рисунке даны в мм. Осевой момент инерции сечения относительно главной центральной оси x равен… Варианты ответов

Момент инерции площади фигуры, состоящей из двух кругов, относительно оси x равен…

Варианты ответов
