Введение
Учебное пособие «Производство чертежей в среде КОМПАС» состоит из 2 частей. В первой части раскрыты возможности конструкторско-чертежного редактора КОМПАС-3D V9: теоретический материал дается кратко, но охватывает большой объем, затем приводится 30 вариантов к заданию 1.
Задание 1 состоит из двух задач. Студенту предлагается построить две плоские детали довольно сложной формы. Чертежи «гитара» и «остов» к варианту 1 выполнены с подробными алгоритмами. Далее в пособии приводится задание 2: построить три вида детали, применив разрезы и проставив все размеры.
В главе 2 идет речь о составлении сборочного чертежа, исполнении деталировки к нему и даются рекомендации для создания спецификации.
Часть 2 покажет красоту создания трехмерных твердотельных моделей из двумерных и наоборот: моделирование изделий с целью создания конструкторской и технологической документации, необходимой для их выпуска (сборочные чертежи, спецификации, деталировки и т. д.)
Возможна продуктивная работа с пособием, если студент изучил учебные пособия «Чертежно-конструкторский редактор КОМПАС-3D V9» (ч.1 и ч.2) и выполнил все задания, предложенные в этих пособиях.
Сокращения
Р1 (Р2, Р3, …) – в ответ на запрос системы переместите курсор в точку Р1 (Р2, Р3,…) и зафиксируйте ее нажатием левой клавиши мыши
Р1 ^ Р3 – для построения отрезка последовательно щелкните левой клавишей мыши в точках Р1 и Р3
Р1-Р2 – отрезок
Х → 73, Y → 15 – в поле координаты X (Y) введите значение координаты 73 (15)
~ Р1 – поместите курсор мыши приблизительно в точку Р1
→ – введите координату, совершите указанную операцию
т. – точка
щ. м. – щелчок левой клавишей мыши
щ. п. к. м.– щелчок правой клавишей мыши
ком. – команда
кл. – клавиша
к. – кнопка
Запрос – в ответ на запрос системы провести операцию
2 щ. м. – двойной щелчок мыши.
Глава 1
1. Интерфейс системы
КОМПАС-ГРАФИК – многооконная и многодокументная система. В ней могут быть одновременно открыты окна всех типов документов чертежей, фрагментов, текстово-графических документов. Каждый документ может отображаться в нескольких окнах.
Команды вызываются из страниц главного меню, контекстного меню или при помощи кнопок на Инструментальных панелях.
При работе с документом любого типа на экране отображаются главное меню и несколько панелей инструментов: Стандартная (рис. 1), Вид (рис. 2), Текущее состояние (рис. 3), Компактная (рис. 4).
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Состав меню и панелей зависит от типа активного документа. Команды, управляющие отображением Инструментальных панелей, находятся в меню Вид – Панели инструментов.
Пользователь может изменять состав главного меню и системных Инструментальных панелей, а также создавать собственные панели. Для вызова диалога, позволяющего произвести эту настройку, служит команда Сервис – Настройка интерфейса.

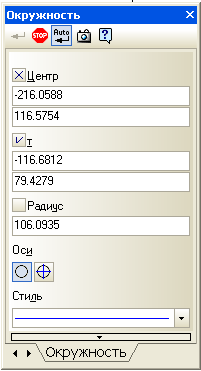

Для ввода параметров и задания свойств объектов при их создании и редактировании служит Панель свойств (рис. 5).
Рис. 5
На панели инструментов Стандартная появилась вкладка Менеджер документа, позволяющая быстрое изменение параметров листа.
Для управления библиотеками и их использования предназначен Менеджер библиотек.
В Строке сообщений (если ее показ не отключен при настройке системы) отображаются подсказки по текущему действию или описание выбранной команды.
Вызов Справки по текущему действию или активному элементу интерфейса производится нажатием клавиши <F1>, вызов других типов справки – через страницу меню Справка.
