3. Простановка размеров

КОМПАС-3D V9 поддерживает все предусмотренные ЕСКД типы размеров: линейные, диаметральные, угловые и радиальные. Кнопки вызова соответствующих команд расположены на панели Размеры компактной панели (рис. 10, а).

а

б

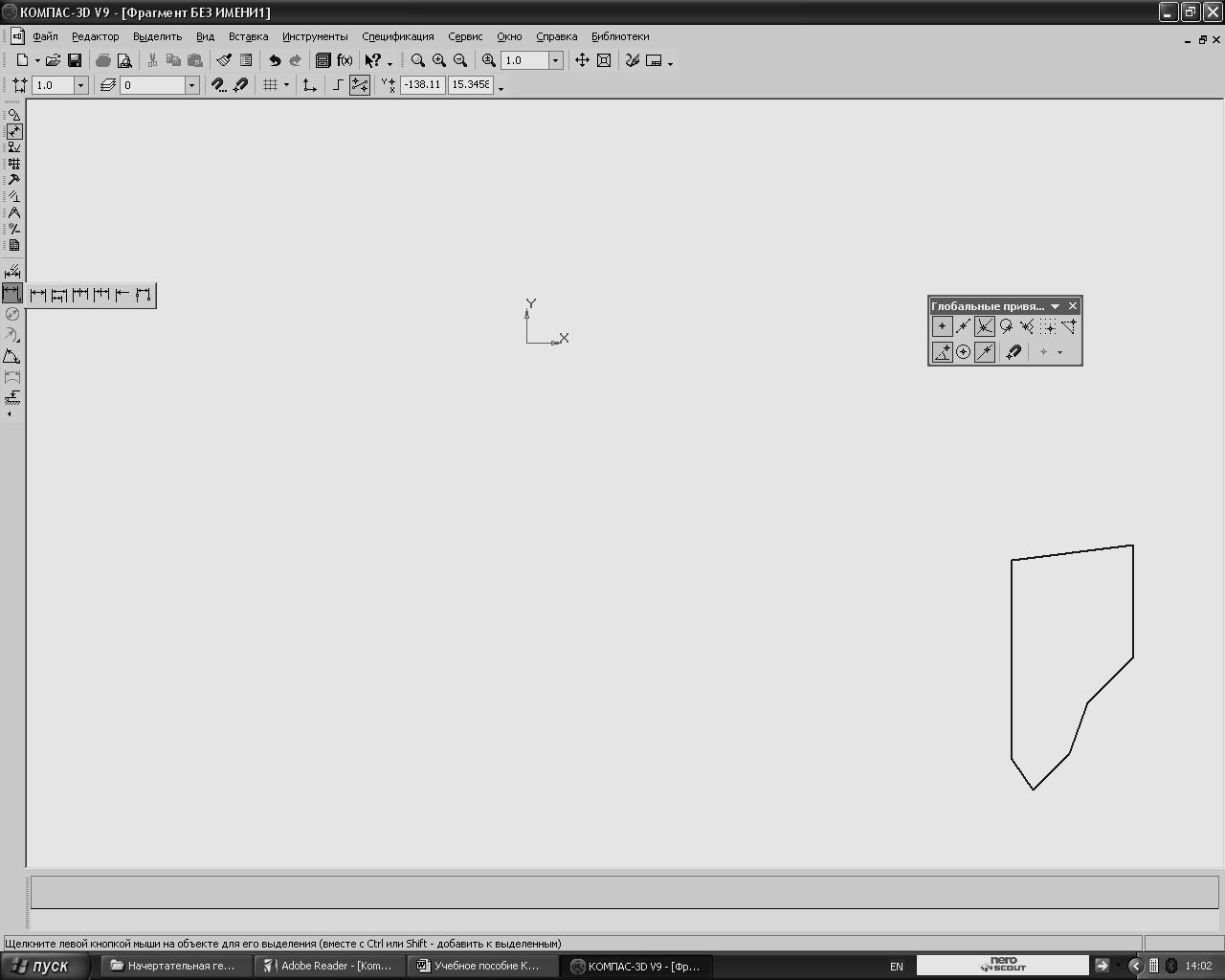

Рис. 10. Компактная панель команды Размеры

На панелях расширенных команд располагаются различные дополнительные варианты простановки размеров. На рис. 10, б показана панель расширенных команд ввода линейных размеров, которая включает в себя линейные размеры от общей базы, линейный цепной, линейный с общей размерной линией, линейный с обрывом, линейный от отрезка до точки.

Кнопки Радиальный размер и Угловой размер имеют свои панели расширенных команд.

КОМПАС-3D V9 позволяет значительно сократить время на простановку размеров за счет автоматического измерения их значений при условии, что геометрические построения при черчении выполнены точно.

По умолчанию система автоматически вписывает в размерную надпись значение квалитета и предельных отклонений.

Ввод линейных размеров

В КОМПАС-3D V9 поддерживаются все предусмотренные ЕСКД типы линейных размеров. Порядок ввода линейных размеров и использование параметров размеров являются едиными для разных типов размеров.

При активизации команды простановки линейных размеров в строке параметров отображаются различные поля и кнопки, с помощью которых можно вводить характерные точки размера, управлять его ориентацией и содержимым размерной надписи (рис. 11).

Рис. 11. Строка параметров команды Линейные размеры

Содержимое панели специального управления также меняется. С помощью трех дополнительных кнопок – Справка, Наклонить размер и Выбор базового объекта – можно изменить индивидуальную настройку каждого создаваемого размера (рис. 12).

Рис. 12. Панель специального управления

команды Линейный размер

Если базовые точки принадлежат одному объекту (отрезку или дуге), то удобнее воспользоваться автоматической привязкой размера к граничным точкам геометрического объекта с помощью кнопки Выбор базового объекта.

Поскольку при простановке размеров их характерные точки находятся на характерных точках уже существующих геометрических объектов в документе, особенно эффективным является использование глобальных привязок.

Ввод линейных размеров с управлением размерной надписью

При простановке линейных размеров система автоматически генерирует размерную надпись с параметрами по умолчанию. Однако можно управлять содержимым размерной надписи или полностью ввести ее самостоятельно.

Для вызова диалога ввода и редактирования размерной надписи щелкните левой кнопкой мыши в поле Размерная надпись в строке параметров (см. рис. 11), прежде чем зафиксировать размер. Это же диалоговое окно может активизироваться с помощью команды Текст надписи из контекстного меню, которое вызывается щелчком правой клавиши мыши в любой точке чертежа (рис. 13).

Рис. 13. Контекстное меню команды Текст надписи

В момент определения положения размерной линии можно одновременно выбрать одно из трех стандартных положений размерной надписи.

Если перед размером нужно вставить значок, которого нет в группе Символ, то щелкните по переключателю Другой. При этом на экране появится диалоговое окно Символ, с помощью которого можно вставить в размерную надпись любой значок из любого шрифта.
