Задача 3-50. Редактирование объектов путем изменения их параметров

Задание. Отредактируйте штриховку, изменив ее стиль и шаг. Исключите из штриховки область вокруг размерной надписи диаметрального размера, как это показано на образце (прил. 61).

1. Выполните 2 щ. м. на штриховке в любой ее точке.

2. Стиль → Металл.

3. Шаг → 1,5.

4. к. Ручное рисование границ на панели специального управления.

5. Р1.

6. Р2, P3, Р4.

7. к. Создать объект на панели специального управления, закончите сеанс формирования дополнительной области.

8. к. Создать объект закончите сеанс редактирования штриховки.

9. щ. м. в любой свободной области чертежа – отмена выделения.

Задача 4-01. Обычный ввод одной или нескольких точек

Задание. На чертеже детали постройте точку Р1 в центре окружности (прил. 62).

1. к. Точка.

2. Курсор ~ в центр окружности.

3. щ. м. (после срабатывания глобальной привязки Ближайшая точка).

Задание. Постройте точку Р2 с абсолютными координатами X = 25, Y = 25.

4. 2 щ. м. активизируйте поле координаты X в строке параметров → 25.

5. кл. <Tab>.

6. Y → 25.

7. кл. <Enter>.

8. к. Stop.

9. Проверка: кл. <Ctrl> + <5> на цифровой (дополнительной) клавиатуре проверьте привязку к построенной точке по значениям координат курсора в Строке текущего состояния.

Задание. Постройте точку P3 со стилем Крест, положение которой задано относительно точки Р4.

10. к. Точка.

11. щ. м. на поле Стиль в строке параметров → Крест.

12. кл. <Ctrl> + <5> цифровой клавиатуры выполните привязку к точке Р4 (отпустите мышь).

13. <Alt> + <Х>.

14. X → ^20.6.

15. кл. <Tab>.

16. Y → ^10.4.

17. кл. <Enter>.

Задание. Постройте точку Р6 со стилем Точка, положение которой задано относительно точки Р5.

18. щ. м. на поле Стиль в строке параметров → Вспом. точка.

19. Текущий шаг курсора 5 мм.

20. Кл. <Ctrl> + <5> цифровой клавиатуры выполните привязку к точке Р5 и отпустите мышь.

21. 2 раза кл. <←> и один раз кл. <↓> (курсор в Р6).

22. Не трогайте мышь! кл. <Enter>.

23. к. Stop на панели специального управления.

Задача 4-02. Простановка точек равномерно по незамкнутому элементу

Задание. Закончите построение детали Гребенка по размерам на образце (прил. 63).

1. Через Р1 и Р2 постройте отрезок со стилем линии Вспомогательная.

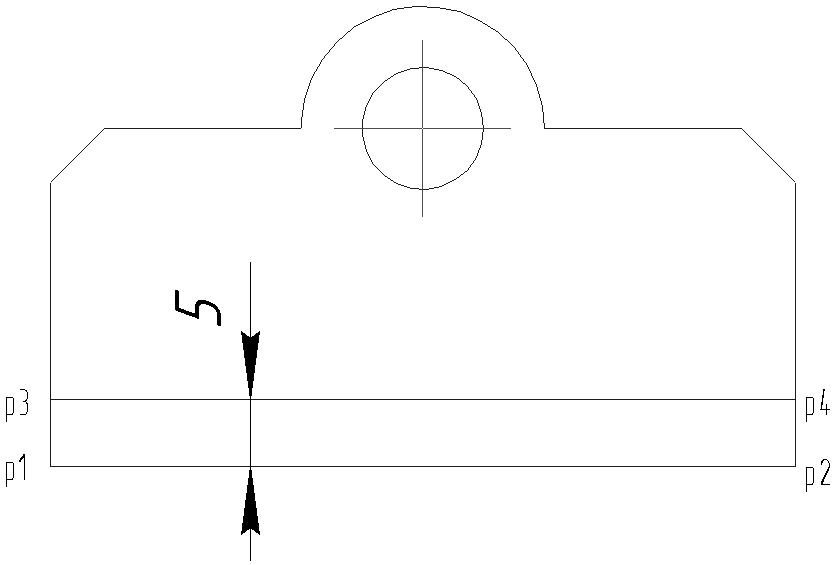

2. Через P3 и Р4 постройте отрезок параллельно Р1-Р2 на расстоянии 5 мм от него со стилем линии Вспомогательная (рис. 35).

Рис. 35

3. Точка → панель расширенных команд, выберите команду Точки по кривой.

4. 2 щ. м. активизируйте поле Количество участков кривой в строке параметров → 9.

5. кл. <Enter>.

6. Стиль → Вспомогательная точка.

7. Р1-Р2, P3-Р4.

8. к. Непрерывный ввод объектов на панели Геометрия компактной панели.

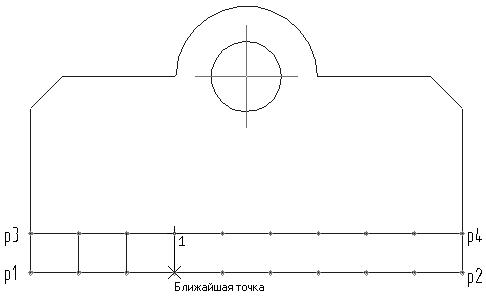

Рис. 36

9. Построить – нужную ломаную линию (стиль линии Основная – рис.36).

10. ком. Удалить → Вспомогательные кривые и точки.

11. Проставьте все размеры, как это показано на образце.

Задача 4-03. Простановка точек равномерно по замкнутому элементу

Задание. Начиная от точки Р1, разместите равномерно на осевой окружности 8 отверстий диаметром 8 мм (прил. 64).

1. к. Точки по кривой.

2. Поле Количество участков в строке параметров → 8.

3. Стиль → Вспомогательная точка.

4. щ. м. в любой точке на осевой.

5. Р1.

6. к. Stop на панели специального управления.

7. Самостоятельно постройте в полученных точках окружности Ø8 мм и проставьте размеры, как это показано на образце.
