Задача 3-28. Усечение объектов по двум указанным точкам
Задание. Закончите построение детали Ручка по образцу (прил. 38).
к. Усечь кривую двумя точками на панели расширенных команд усечения и выравнивания объектов.
щ. м. на окружности.
Курсор в Р1 (глобальная привязка Пересечение), зафиксируйте.
Р2 – и зафиксируйте.
щ. м. по дуге Р1-Р2.
Самостоятельно удалите участок дуги между P3 и Р4.
Завершите ком. Усечь кривую двумя точками.
Задание. Удалите участок горизонтальной осевой линии в области вертикальной линии линейного размера 10 мм.
к. Усечь кривую двумя точками.
щ. м. по горизонтальной осевой линии в любой точке.
Последовательно щ. курсором по осевой до и после размера.
Завершите работу ком. Усечь кривую двумя точками.
Задача 3-29. Выравнивание объектов по границе
Задание. Закончите построение детали, продлив вертикальные линии трех проточек и двух фасок до осевой линии (прил. 39).
к. Выровнять по границе на панели расширенных команд усечения и выравнивания объектов.
щ. м. по осевой линии.
щ. м. по любой точке отрезка фаски; мишень 2.
Так же продлите остальные вертикальные отрезки.
к. Stop.
Задача 3-30. Построение тел вращения. Непрерывный ввод объектов
Задание. Из точки начала координат постройте изображение вала по размерам на образце (прил. 40).
к. Отрезок на панели Геометрия.
кл. <Ctrl> + <0> и кл. <Enter> (начальная точка отрезка будет в точке начала координат).
Стиль → Осевая.
Длина → 85.
Угол → 0.
к. Прервать команду.
Проверка:
к. Линейный размер – проставьте размер, определяющий длину осевой. Он должен быть равен 85 мм. Удалите размер;
курсор мыши – в конечную точку осевой и кл. <Ctrl> + <5> на дополнительной клавиатуре, выполните клавиатурную привязку к точке. Проверьте значение текущих координат курсора в полях Строки текущего состояния: Х= 85 и Y = 0;
выполните 2 щ. м. на осевой в любой ее части. Если правильно выполнить 2 щ. м., на экране появится строка параметров – система перешла в режим редактирования параметров отрезка. Проверьте значение полей Начальная точка, Конечная точка, Длина отрезка, Угол наклона отрезка, Текущий стиль. К. Создать объект на панели специального управления завершите сеанс редактирования.
Из начальной точки осевой построить 4 отрезка.
к. Непрерывный ввод объектов на панели Геометрия
Стиль → Основная.
Р1 (глобальная привязка Ближайшая точка). В строке параметров в полях: Длина → 7,5; Угол → 90.
Для Р2-P3 введите значения: Длина → 15; Угол → 0.
Самостоятельно постройте 2 оставшихся отрезка (рис. 25).
Рис. 25

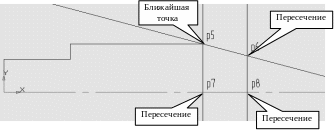

Для ввода трех отрезков, составляющих конический участок вала, выполним вспомогательные построения (рис. 26).
Через Р5 провести вспомогательную прямую, Угол → – 15° и вертикальную прямую.
Справа от вертикальной постройте параллельную вспомогательную прямую, Длина → 10.
Рис. 26
к. Отрезок, постройте 3 отрезка Р5-Р6, Р5-Р7 и Р6-Р8 (рис. 27).
Рис. 27
ком. Удалить → Вспомогательные кривые и точки.
к. Непрерывный ввод объектов → постройте отрезки Р9-Р10, Р10-Р11 и Р11-Р12 на правом торце вала. Значения длин и углов наклона показаны на рис. 28, команду не прерывать.
Рис. 28
В поле Угол в строке параметров введите значение 180°. Для Р13 работает привязка Пересечение (рис. 29).
Рис. 29
к. Фаска (на левом торце фаску 1,6 x 45°). Указание отрезков показано на рис. 30 (мишень 1 и 2).
к. Скругление, Радиус → 1 мм. Указание отрезков показано на рис. 30 (мишень 3 и 4).
к
.
Перпендикулярный
отрезок
на панели расширенных команд ввода
отрезков.
Рис. 30
щ. м. по осевой линии (мишень 1 на рис. 31), отрезки будут строиться перпендикулярно осевой.
Рис. 31
Р14-Р15. Начальная точка Р14 (Р15 привязка Точка на кривой).
Линия перехода поверхностей Р16-Р17 (рис. 31). Стиль → Тонкая.

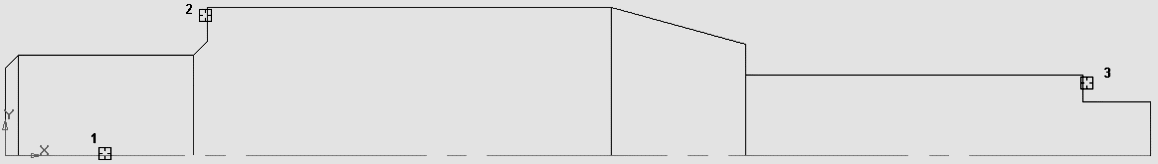

к. Выровнять по границе на панели расширенных команд усечения и выравнивания объектов → продлить до осевой два вертикальных отрезка (рис. 32). В качестве границы укажите осевую линию (мишень 1), затем выравниваемые отрезки (мишени 2 и 3).
Рис. 32
Задание. Постройте нижнюю половину детали с помощью команды Симметрия.
ком. Выделить → Секущей рамкой (осевую линию не выделять).
к. Симметрия на странице Редактирование.
к. Выбор базового объекта на панели специального управления.
щ. м. на горизонтальную ось.
к. Прервать команду. Восстановить нормальную длину осевой линии.
Шаг курсора 1 мм.
щ. м. по осевой линии в любой точке (система выделит цветом и сгенерирует узелки управления).
Курсор около правого узелка, кл. <Ctrl> + <5>, кл.<Enter> (изменение цвета).
щ. м. 2 раза по кл. <→> и кл. <Enter> (перемещение курсора на 2 мм вправо).
Так же переместите левый узелок.
щ. м. в любом свободном месте чертежа (снимите выделение с осевой).
Задание. Самостоятельно проставьте на чертеже все необходимые размеры по образцу. После окончания оформления чертежа сохраните его на диске к. Сохранить документ.
