3. Поле зору 1г42. Шкали прицілу-далекоміра

У центральній частині поля зору знаходиться вертикальний штрих 1 з центральною прицільною маркою 3, шкала 2 бічних поправок.

Праворуч від вертикального штриха розташована далекомірна шкала 6 для визначення дальностей до цілей заввишки 2,7 м.

Вертикальний штрих є прицільною шкалою для спареного з гарматою кулемета.

Початок вертикального штриха відповідає дальності 100 м. Ціна одного малого ділення відповідає дальності 100 м. Цифри відповідають дальності в сотнях метрів.

Шкала 2 бічних поправок складається з штрихів і косинців. Ціна малого ділення 0—02.

У верхній частині поля зору розташовані горизонтальний штрих 4 і далекомірні шкали 5 для кожного типу снаряда (бронебійного - Б, осколочно-фугасного - О, кумулятивного - Н).

Ціна одного малого ділення 200 м для бронебійного і 100 м для решти типів снарядів. Цифри відповідають дальності в сотнях метрів.

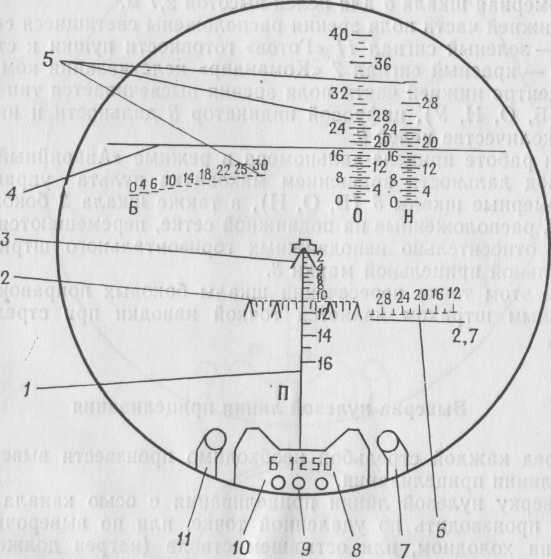

Вид поля зору прицілу-далекоміра.

У нижній частині поля зору розташовані сигнали, що світяться: зліва - зелений сигнал «Готовий» готовності гармати до стрілянини, справа - червоний сигнал «Командир» целіуказання командира. У центрі нижньої частини поля зору висвічується тип снаряда (Б, О, Н, У), цифровий індикатор дальності і інформація про кількість цілей.

Заняття 5. Порядок роботи з прицілом - дальноміром 1Г42.

1. Підготовка прицілу-далекоміра до роботи

Перед початком роботи з прицілом-далекоміром навідник повинен провести наступні операції:

- встановити сидіння відповідно до свого зростання, тобто закріпити його на такій висоті, щоб очі знаходилися на одному рівні з окуляром прицілу-далекоміра, а руки на рукоятках пульта;

-установити налобник прицілу-далекоміра так, щоб при упорі в налобник голови навідника з надітим шлемофонів зіниця правого ока поєднувалася з вихідною зіницею окуляра, при цьому повинне бути видне все поле зору. Після регулювання налобник його положення фіксується затискним гвинтом;

- встановити за допомогою кільця, що обертається, діоптрійного наведення на окулярі прицілу-далекоміра як найкращу видимість поля зору;

- переконатися, що рукоятка прицілу-далекоміра знаходиться в положенні ЗАСТОПОРЕНО;

- включити світлофільтр прицілу-далекоміра при роботі на сильно освітленій місцевості або при загрозі застосування супротивником лазерних пристроїв;

- включити підсвічування шкали сіток за допомогою тумблера ОСВЕЩ. при роботі у сутінках;

- включити тумблери ОБІГРІВ ГОЛОВКИ і ОБІГРІВ ОКУЛЯРА при запітнінні захисного скла і окуляра прицілу-далекоміра.

В процесі експлуатації необхідно стежити, щоб вимикачі обігріву захисного скла і окуляра включалися тільки у міру потреби;

- встановити необхідне збільшення;

- переконатися, що всі органи управління на пульті навідника знаходяться в початковому положенні.

2. Порядок роботи прицілу-далекоміра

Приціл-далекомір 1Г42 забезпечує стабілізоване спостереження за полем бою і прицільну стрілянину з гармати артилерійськими (Бр. ОФ. БК) і керованими снарядами, а також стрілянину із спареного з гарматою кулемета.

Стабілізоване спостереження. Для ведення стабілізованого спостереження необхідно:

- включити тумблер ПРЕОБР. на пульті управління навідника;

- ростопорити стабілізатор прицілу-далекоміра;

- переконатися, що рукоятка на маховику механічного підйомника гармати знаходиться в положенні РУЧ.;

- вести спостереження за полем бою за допомогою пульта управління гармати.
