Расчет стабильности катушки индуктивности.

Нестабильность определяется влиянием температуры на индуктивность, сопротивление провода и собственную ёмкость.

Температурный коэффициент индуктивности ТКИ, К^-1:

- температурный коэффициент линейного расширения диаметра намотки, К^-1;

- температурный коэффициент линейного расширения длины намотки, К^-1;

- температурный коэффициент магнитной проницаемости, К^-1;

=16,5*10^-6 К^-1(медь)

=7*10^-6 К^-1(стеатит)

=8*10^-6К^-1

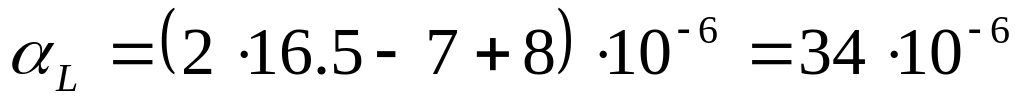

Тогда:

К^-1

Заключение

В курсовом проекте был рассчитан и спроектирован колебательный контур.

Подобраны электрические и конструкционные параметры фрезерованного конденсатора в диапазоне частот (0.94…3.0) МГц и катушки индуктивности добротностью 25,6.

Необходимо учесть, что:

Для повышения стабильности нужно увеличить зазор в 2-3 раза (маленькая

величина зазора отрицательно сказывается на стабильности конденсатора). При

малых зазорах усложняются изготовление и сборка конденсатора.

Стальную ось нужно покрыть слоем олова для устранения гальванической пары с высоким потенциалом.

Для крепления статора на корпусе можно использовать две или три колонки, изготовленные из стеклотекстолита (в этом случае они должны располагаться по краям и в середине статорной секции через равные промежутки).

Добротность катушки (Q = 25,6).Повышение добротности может быть достигнуто изменением параметров конденсатора, в частности, уменьшением минимальной ёмкости конденсатора (при этом увеличится индуктивность и, следовательно, добротность).

Диаметр провода =0.41 мм. Увеличение диаметра вызывает уменьшение сопротивления току высокой частоты.

Стабильность катушки К^-1 .Стабильность характеризует изменение параметров катушки под влиянием температуры, влажности и во времени. Добротность катушки в среднем падает на 10% при повышении температуры на 30С.
