Дайте общее представление об информационной технологии управления и назовите их основные компоненты.
Целью информационной технологии управления является удовлетворение информационных потребностей всех без исключения сотрудников фирмы, имеющих дело с принятием решений. Эта технология ориентирована на работу в среде информационной системы управления и используется при худшей структурированности решаемых задач, если их сравнивать с задачами, решаемыми с помощью информационной технологии обработки данных.
Для принятия решений на уровне управленческого контроля информация должна быть представлена в агрегированном виде так, чтобы просматривались тенденции изменения данных, причины возникших отклонений и возможные решения. На этом этапе решаются следующие задачи обработки данных:
оценка планируемого состояния объекта управления;
оценка отклонений от планируемого состояния;
выявление причин отклонений;
анализ возможных решений и действий.
Информационная технология управления направлена на создание различных видов отчетов, таких как:
Регулярные отчеты
Специальные отчеты
Суммирующие отчеты
Сравнительные отчеты
Чрезвычайные отчеты .
При использовании на фирме принципов управления по отклонениям к создаваемым отчетам предъявляются следующие требования:
отчет должен создаваться только тогда, когда отклонение произошло;
сведения в отчете должны быть отсортированы по значению критического для данного отклонения показателя;
все отклонения желательно показать вместе, чтобы менеджер мог' уловить существующую между ними связь;
в отчете необходимо показать количественное отклонение от нормы.

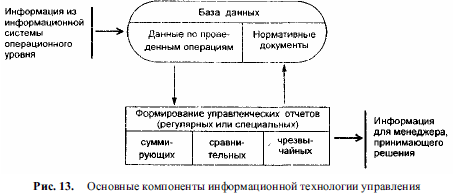

Основные
компоненты информационной технологии
управления
Входная информация поступает из систем операционного уровня. Выходная информация формируется в виде управленческих отчётов в удобном для принятия решения виде.
Содержимое базы данных при помощи соответствующего программного обеспечения преобразуется в периодические и специальные отчеты, поступающие к специалистам, участвующим в принятии решений в организации. База данных, используемая для получения указанной информации, должна состоять из двух элементов:
1) данных, накапливаемых на основе оценки операций, проводимых фирмой;
2) планов, стандартов, бюджетов и других нормативных документов, определяющих планируемое состояние объекта управления (подразделения фирмы).
Архитектура Ethernet (csma/cd, формат пакета, разновидности)
Ethernet - самая популярная технология построения локальных сетей. Основанная на стандарте IEEE 802.3. Самый старый тип сетей. Но эта архитектура часто используется в сетях, т.к. низкая стоимость + высокая производительность.
Его плюсы:
недорогие адаптеры;
простота установки;
простота стыковки;
широкое использование;
неплохая скорость (до 10 Мбит/сек в зависимости от нагрузки).
Его минусы:
плохая производительность при сильной загрузке. Протокол обмена данными CSMA/CD плохо ведёт себя при увеличении нагрузки;
сложность диагностики (особенно на шине, как 10Base2).
Структуру пакета Ethernet по стандарту IEEE 802.3 с указанием длины каждого поля в байтах.
Преамбула |
Признак начала пакета |
Назначение
|
Источник
|
Длина
|
Данные
|
Набивка
|
CRC- Сумма
|
7 |
1 |
2 или 6 |
2 или 6 |
2 |
0-1500 |
? |
4 |
Общая длина пакета стандарта IEEE 802.3 находится в диапазоне от 64 до 1518 байт, не считая преамбулы и признака начала пакета.
РАЗНОВИДНОСТИ ETHERNET(10BASE2, 10BASE5, 10BASET):
10BASE2:
Эта сеть наиболее простая - на шине. Кабель RG58 A/U. В зависимости от общего размера сети она м.б. разделена на части - СЕГМЕНТЫ(segments). Сегменты должны заканчиваться терминаторами сопротивлением 50 ОМ, причём один из них д.б. заземлён (это обычный терминатор, но с проводом для заземления).
Т-
образный
разъём
Заземлённый терминатор 50 Ом
Терминатор
Рис. Физическое расположение сети 10Base2
Ограничения на сеть 10Base2:
MIN расстояние между станциями - 0,5 м (1,5 фута)
MAX длина сегмента - 185 м (607 футов)
MAX длина сети - 925 м (3035 футов)
MAX разбиения сети - 5 сегментов / 4 повторителя
MAX отводов на сегмент - 30
MAX населённых сегментов - 3
MAX повторителей между мостами - 2
10BASE5
Она работает тоже на шине, но вместо подключения узлов непосредственно к кабелю здесь используют отводы(КАБЕЛЬ ИНТЕРФЕЙСА ПОДКЛЮЧАЕМОГО МОДУЛЯ) от общего кабеля к узлам. Отводы подключаются к кабелю с помощью зажима(МОДУЛЬ ПОДКЛЮЧЁННЫЙ К СРЕДЕ или ТРАНСИВЕР) "крокодил".
MAU Кабель интерфейса
М
одуль
подклю-
подключаемого модуля (AUI)
чения к среде
Заземлённый
терминатор ,50 ом
Терминатор
Соах RG8 или RG11
Рис.4.11. Физическое расположение сети 10Base5.
Ограничения на сеть 10Base5:
MIN расстояние между трансиверами - 2,5 м (8 футов)
MAX длина кабеля трансивета - 50м (164 фута)
MAX длина сегмента - 500 м (1640 футов)
MAX длина сети - 2500м (8200 футов)
MAX разбиения сети - 5 сегментов / 4 повторителя
MAX отводов на сегмент - 100
MAX населённых сегментов - 3
10BaseT
Отчасти в ответ на жалобы пользователей о трудностях поиска неисправностей в коаксиальных сетях Ethernet, а отчасти с целью извлечь пользу из наличия уже имеющейся во многих учреждениях проводки был разработан стандарт 10BaseT для работы с медной проводкой из витых пар Категории 3. ("T" указывает на витую пару.) Он использует топологию звезды. Низкая стоимость и простота установки . Используется неэкранированный витой кабель. Положительно то, что обрыв кабеля между узлом и концентратором не остановит всю сеть.
Соединительный модуль (hub) 10BaseT
Рис.4.12. Физическое расположение сети 10BaseТ.
Ограничения на 10BaseТ:
MAX расстояние между РС и hub - 100м (328 футов)
MAX узлов на сегмент - 512
MAX связанных hub -ов - 4
MAX разбиения сети - 5 сегментов / 4 повторителя
(т.е. меж рабочими станциями и сервером - не более 4 концентраторов).
