Примечания:

(X)– сдвиг по X оболочки как “жесткого диска”

(Y)– сдвиг по Y оболочки как “жесткого диска”

(Z)– поворот вокруг Z оболочки как “жесткого диска”

(n m) – (число волн по окружности, число волн по радиусу) для оболочечных форм

x,xxx (0,1) – частота для первой осесимметричной формы, соответствующей измеренной (1,6–1,8) Гц

4. Сравнительный анализ результатов численного моделирования и натурных измерений собственных частот и форм колебаний здания питьевой галереи с непреднапряженной вантовой оболочкой (г. Ессентуки) позволяет судить как о возможности расчетно-теоретического приближения к “натуре”, так и о существенном влиянии ряда факторов, обычно не учитываемых в проектной практике (например, для слабых колебаний – жесткости номинально ненесущих конструкций). Этот вывод подтверждается опытом аналогичных работ, выполненных авторами на строительных объектах различного назначения (жилые здания, гидро-, тепловые и атомные электростанции).

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

СПИСОК ЛИТЕРАТУРЫ

1.Белостоцкий А.М. Анализ причин обрушения конструкций покрытия СОК “Трансвааль-парк”. Часть 1. Постановка задач и методология численного моделирования.

Вестник МГСУ, 3/2006, 20–61 с.

2.Белостоцкий А.М. Прогнозное математическое моделирование состояния и техногенной безопасности ответственности объектов и комплексов мегаполиса. Вестник МГСУ, 3/2006, 20–61 с.

3.Белостоцкий А.М., Бутырин А.Ю. Компьютерное обеспечение производства судебной строительно-технической экспертизы. Строительный эксперт, №20(183), 2004,

стр.20-21.

4.ANSYS/CivilFEM. Theoretical Manual, Madrid, Spain, Ingecyber, 2004

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

Рис. 6 Питьевая галерея г. Ессентуки. Модель 1. Собственные частоты и формы колебаний

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

Рис. 7 Питьевая галерея г. Ессентуки. Модель 2 (учет стен под антресолью). Собственные частоты и формы колебаний

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

Рис. 8 Питьевая галерея г. Ессентуки. Модель 3 (учет стен под и над антресолью). Собственные частоты и формы колебаний

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

7. Опыт применения ПК ANSYS в практике проектных расчетов уникальных зданий, сооружений и конструкций ООО “ГК Техстрой” (2001-2009 гг)

В данном разделе собраны воедино наиболее значимые высотные, большепролетные, комбинированные и иные уникальные строительные объекты, проектирование и расчетное обоснование НДС и прочности которых выполнено в ООО

“ГК Техстрой” с применением программного комплекса ANSYS.

7.1ММДЦ “Москва-Сити”. Многофункциональный высотный комплекс с Московским дворцом бракосочетаний

7.2ММДЦ “Москва-Сити”. Навершие башни “Запад” многофункционального высотного офисно-рекреационного комплекса “Федерация”

7.3Стадион ЦСКА. Комплекс большепролетных и высотного здания

7.4Манеж центрального стадиона, г. Казань

7.5Ледовый дворец спорта. Москва, Ходынское поле

7.6Универсальный легкоатлетический стадион экспериментальной школы высшего мастерства “Москвич”

7.7Отель Ритц Карлтон. Главный купол отеля категории пять звезд. Москва, ул.

Тверская

7.8Купол блока Т2 аэровокзального комплекса Шереметьево-3 в аэропорту Шереметьево. Терминал 3

7.9Многофункциональный торгово-деловой центр. Москва, Оружейный переулок.

7.10Офисно-деловой многофункциональный комплекс. Москва, Озерковская

набережная

7.11Торгово-административный комплекс. Москва, Цветной бульвар.

7.12Многофункциональный комплекс. Мосва, Проспект 60-летия Октября

В таблице 1 приведены основные “вычислительные” показатели решенных задач: число узлов (как правило, с 6-ю степенями свободы для системы, и с 3-мя – для выделенных узлов) и конечных элементов, время счета на ЭВМ.

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

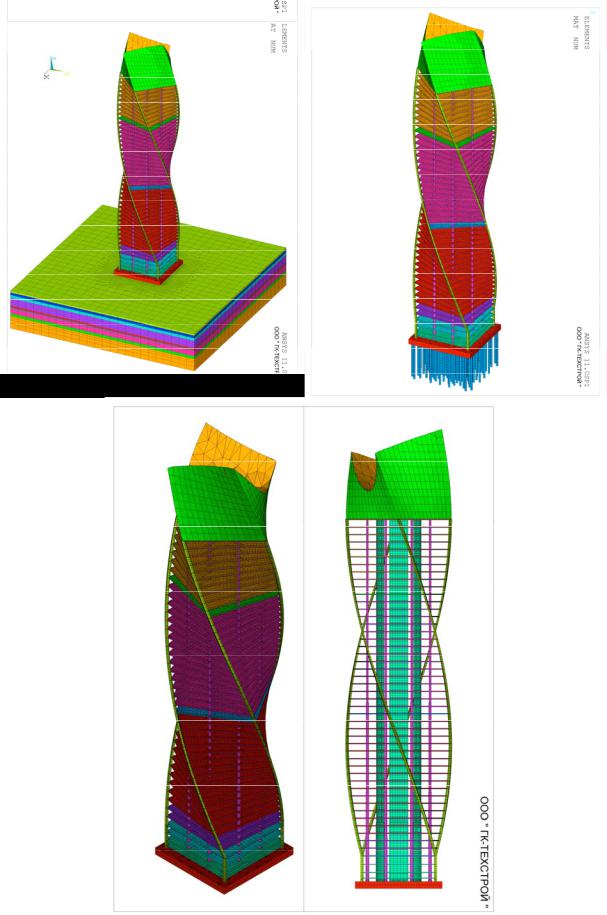

Рис. 1 ММДЦ “Москва-Сити”. Многофункциональный высотный комплекс с Московским дворцом бракосочетаний

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

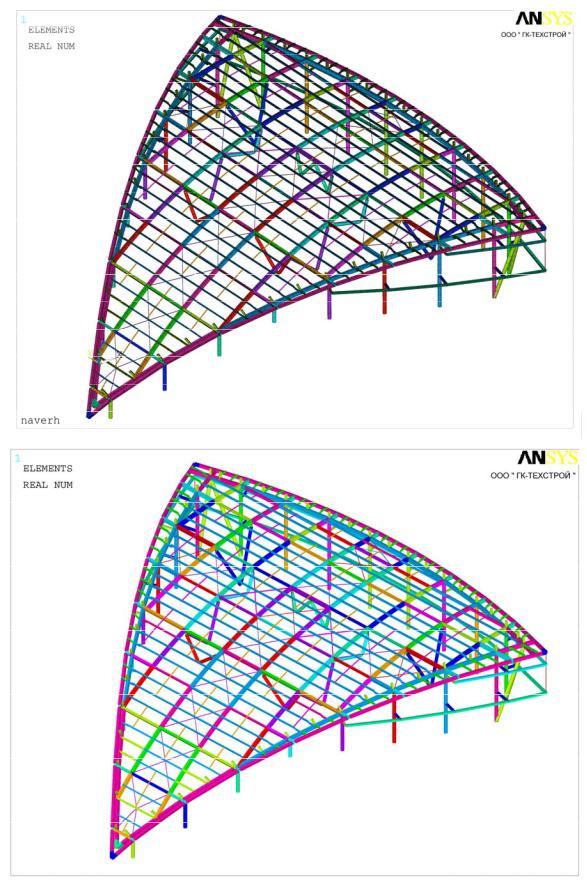

Рис. 2 ММДЦ “Москва-Сити”. Навершие башни “Запад” многофункционального высотного офисно-рекреационного комплекса “Федерация”

vk.com/club152685050ANSYS Mechanical. |Верификационныйvk.com/id446425943отчет. Том 4 (опыт применения в проектной и экспертной практике)

Рис. 3 Стадион ЦСКА. Комплекс большепролетных и высотного зданий
