Раздел 5. Обработка результатов

Теперь возможно настроить линии тока в панели Результаты [Results]

Дополнительно добавлен калькулятор объемного расхода.

71

ЗАО «КАДФЕМ Си-Ай-Эс», 2019 г.

vk.com/club152685050 | vk.com/id446425943

Раздел 6. Приложение

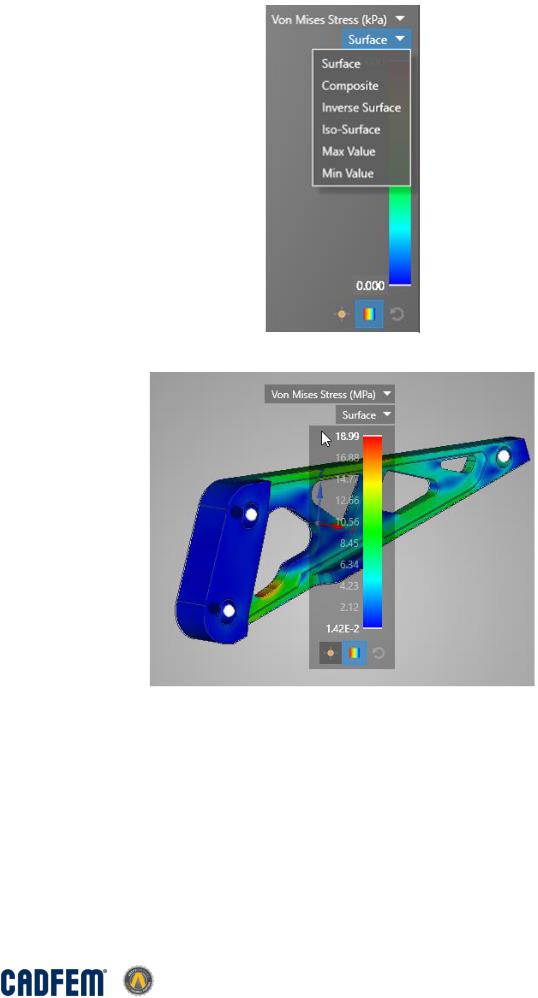

Добавлены новые настройки легенды результатов.

Теперь можно перетащить легенду на рабочем окне, при перетаскивании будет затеняться фон легенды.

Для отображения изоповерхностей [Iso-Surface] достаточно выбрать значение на легенде.

72

ЗАО «КАДФЕМ Си-Ай-Эс», 2019 г.

vk.com/club152685050 | vk.com/id446425943

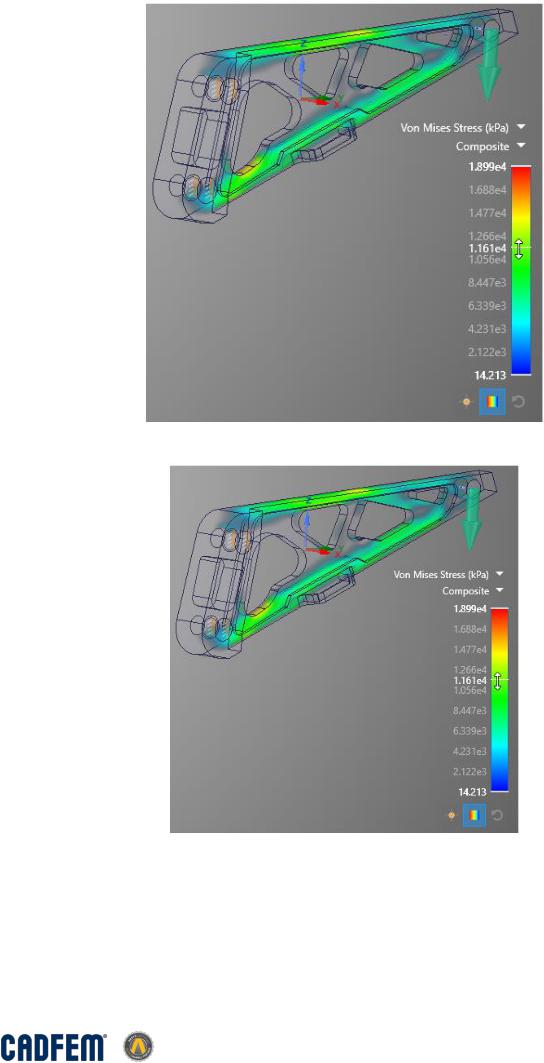

Выбранное значение можно перетаскивать по шкале для лучшей визуализации результатов.

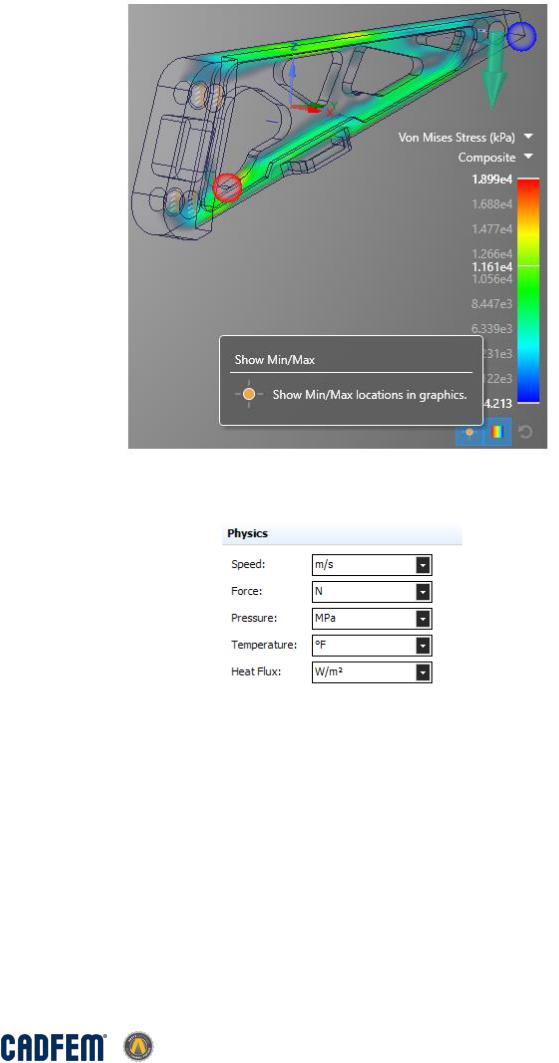

Поле Legend было откорректировано, была добавлена новая кнопка Min/Max для отображения минимального и максимального значений.

73

ЗАО «КАДФЕМ Си-Ай-Эс», 2019 г.

vk.com/club152685050 | vk.com/id446425943

Легенда результатов по умолчанию отображается как Cглаженная [Smooth] вместо Banded.

Добавлены настройки единиц в Live Options.

74

ЗАО «КАДФЕМ Си-Ай-Эс», 2019 г.

vk.com/club152685050 | vk.com/id446425943

Раздел 7. Топологическая оптимизация

Топологическая оптимизация доступна как бета-опция.

Предупреждение

После включения бета-опции могут оставаться активными после их отключения, даже если текстовые и графические интерфейсы для этих функций больше не видны. ANSYS, Inc. рекомендует сохранить отдельную копию проекта перед активацией любой бета-опции, чтобы можно было вернуться в проект только с запущенными функциями.

Бета-опции не были полностью протестированы и проверены.

ANSYS, Inc. может по своему усмотрению переводить бета-опции в статус полноценных, изменять или отзывать бета-опции в будущих версиях. Он не обязуется делать это по конкретному графику.

ANSYS, Inc. не берет на себя обязательств по устранению ошибок, о которых сообщалось в отношении бетаопций; тем не менее, отзывы пользователей помогут нам улучшить качество продукта.

Бета-опции не попадают под действие системы сообщений об ошибках ANSYS Class 3.

ANSYS, Inc. не гарантирует, что входные файлы, используемые с бета-опциями, будут успешно работать от версии к версии программного обеспечения, а также с окончательной выпущенной версией. Возможно, вам придется изменить входные файлы перед их запуском в других версиях.

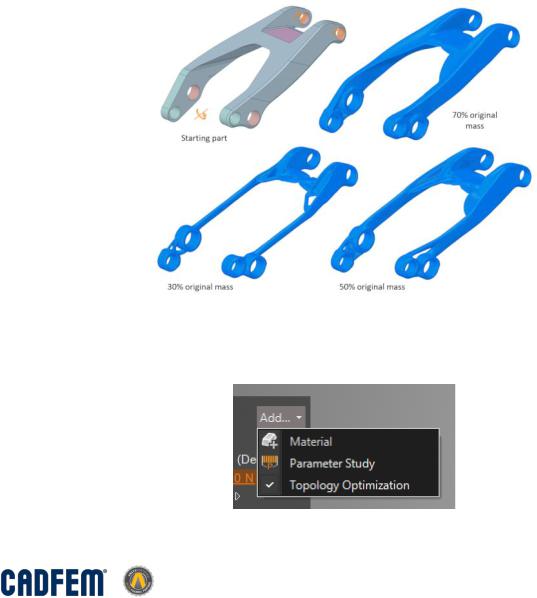

Топологическая оптимизация это высокоскоростной, интерактивный способ создания оптимальной формы конструкции, которая находится под воздействием определенной нагрузки и проектных ограничений.

Используя подход [Level-set], можно изменять форму конструкции на каждой итерации. Этот подход обеспечивает естественно гладкие результаты, когда геометрия полностью проверена и решена.

Доступен экспорт результатов в фасетчатую геометрию. На нее переносятся граничные условия, дополнительно можно включить сглаживание поверхности.

Для доступа к топологической оптимизации используйте [Live Options > Advanced > Enable beta features]. Topology Optimization появиться в меню [Add].

Для запуска топологической оптимизации сделайте следующее: 1. В [Live Options > Advanced], проверьте доступность бета-опций;

75

ЗАО «КАДФЕМ Си-Ай-Эс», 2019 г.

vk.com/club152685050 | vk.com/id446425943

2.Создайте расчет [Structural];

3.Нажмите на кнопку [Topology Optimization (Beta)]; .

4.Появляется диаграмма объема результатов оптимизации топологии [Topology Optimization Result Volume];

5.По необходимости возможно изменить настройки;

6.Определите граничные условия.

Когда будет создано достаточное количество граничных условий для запуска решения, начнется оптимизация топологии. В нашем простом примере с кронштейном, на левой стороне есть два отверстия, которые зафиксированы, а справа приложена сила вниз.

По мере проведения оптимизации создаются точки проектирования [Design Points], и возможно видеть прогресс решения по мере сходимости.

Тип уменьшения [Reduction Type] может быть задан в процентах [Percentage] или в виде целевого значения объема [Target Volume].

На поверхностях, где есть граничные условия, создаются области, в которых оптимизация не удаляет материал.

Индикатор выполнения отображается во время моделирования.

Отображение результатов отключено, и исходная геометрия становится прозрачной после завершения преобразования.

Результаты оптимизации отображаются отдельным телом в дереве геометрий [Structure Tree].

Преобразуйте результаты, используя кнопку «Преобразовать со сглаживанием» [Convert with Smoothing].

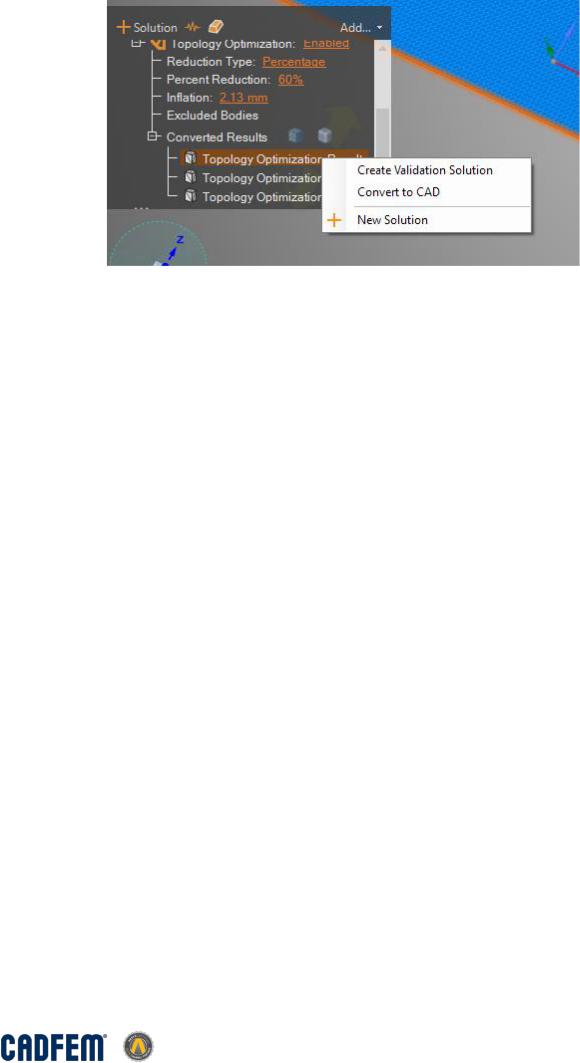

Для создания нового решения с полученной топологией выберите «Создать валидационное решение» [Create Validation Solution].

76

ЗАО «КАДФЕМ Си-Ай-Эс», 2019 г.

vk.com/club152685050 | vk.com/id446425943

При желании возможно передать результаты в СAD, выбрав «Преобразовать в CAD» [Convert to CAD].

77

ЗАО «КАДФЕМ Си-Ай-Эс», 2019 г.

vk.com/club152685050 | vk.com/id446425943

Часть VIII: ANSYS Discovery AIM

В версии 2019 R2 доступны следующие улучшения продукта ANSYS Discovery AIM.

Раздел 1: Советы

С известными проблемами и ограничениями в дополнение к настоящему документу можно ознакомиться на портале пользователей. Новые пользователи должны пройти регистрацию на портале. На портале можно знакомиться с информацией о сервис-паках и любых дополнительных объектах, не описанных в настоящем документе.

Раздел 2: Улучшения в ANSYS Discovery AIM версии 2019 R2

2.1. Механика

Поддержка трехмерных пружин, включая нелинейные пружины. Задание зависимости силы от перемещения в трех направлениях как постоянными значениями, так и в табличном виде. Для пост-процессинга доступны сила, момент, скручивание и растяжение.

2.2. Электромагнетизм

Теперь можно задать ток в задачах электропроводимости как плотность тока (в единицах тока измерения тока деленных на площадь).

2.3. Моделирование

Теперь можно использовать инструменты общей топологии (Shared Topology) при работе с геометрическим редактором в

AIM.

2.4. Общие

Изменения в шаблоне связи с модулем Discovery Live:

Некоторые дополнительные граничные условия теперь могут быть переданы в ANSYS Discovery Live из AIM:

Точечные массы.

Ток и плотность тока.

Цилиндрические, плоские и сферические опоры в модальном анализе.

Следующие физики могут быть переданы из ANSYS Discovery Live в AIM:

o Электропроводимость

o Термо-электричество

o Термо-электромеханика

o Термомеханика

78
