IV Обоснование функциональной схемы передающего устройства

В настоящее время модуляция осуществляться в одном из предварительных каскадов, при этом получаются лучшие и более устойчивые характеристики. В данной функциональной схеме передатчика модуляция осуществляется на постоянной промежуточной частоте f_пч=11,7МГц. Для этого имеются два опорных автогенератора ГГ. Один формирует ПЧ f_пч, а другой частоту диапазона f_р, которая отличается от требуемой выходной частоты передатчика на величину f_пч. Модулированные колебания f_пч и f_р подаются на вход смесителя, а на выходе смесителя выделяется требуемая частота f_вых.

Такой вид модуляции на f_пч обладает такими преимуществами как:

1. вся аппаратура является унифицированной;

2. достижение требуемого качества передачи упрощается.

Благодаря наличию опорных автогенераторов, перестраиваемых полосовых фильтров, на выходе преобразователя частоты, с помощью перестраиваемого полосового фильтра можно выделить любую рабочую частоту: f_р = n*ω_эг ± m*ω_иг.

Но данная схема имеет и свой недостаток – это сложность настройки полосовых фильтров.

В связи с этим, чтобы не усложнять схему передатчика, во 2-м возбудителе используем более простую схему синтезатора частот. Из колебания опорного генератора с помощью генераторов гармоник формируются импульсные сигналы. С помощью перестраиваемого узкополосного фильтра из спектра импульсного сигнала выделяется гармонический сигнал требуемой частоты f_пч.

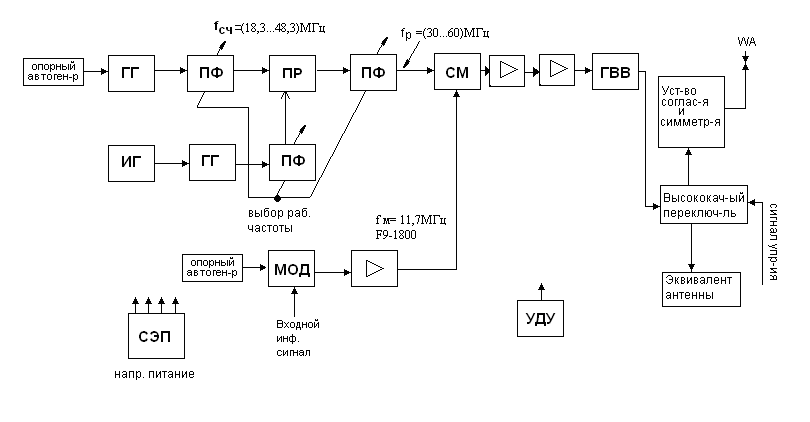

Рис. 3. Функциональная схема передатчика

Заключение

В курсовой работе было выполнено следующее:

1. описан механизм распространения волны метрового диапазона (п.1);

2. рассчитан радиоканал метрового диапазона (п.2);

3. рассчитана напряженность электрического поля в свободном пространстве ;

4. рассчитана напряженность электрического поля ;

5. рассчитана вероятность доведения принятого сообщения . Полученный результат не удовлетворил ограничению по достоверности к информации Р_дов^зад=0,9999. Из-за этого воспользовались заменой штыревой антенны на магнитную. В результате этого получили необходимый результат .

6. выбрана структурная схема передающего устройства (рис. 2.);

7. обоснована функциональная схема передающего устройства (рис. 3.).

Список используемой литературы

1. Зеленевский В.В. Каналы связи в автоматизированных системах управления,МО РФ, 2005.- 439с.
