Манчестерский код
В локальных сетях до недавнего времени самым распространенным методом кодирования был так называемый манчестерский код (рис. 2.16, г). Он применяется в технологиях Ethernet и Token Ring.
В манчестерском коде для кодирования единиц и нулей используется перепад потенциала, то есть фронт импульса. При манчестерском кодировании каждый такт делится на две части. Информация кодируется перепадами потенциала, происходящими в середине каждого такта. Единица кодируется перепадом от низкого уровня сигнала к высокому, а ноль - обратным перепадом. В начале каждого такта может происходить служебный перепад сигнала, если нужно представить несколько единиц или нулей подряд. Так как сигнал изменяется по крайней мере один раз за такт передачи одного бита данных, то манчестерский код обладает хорошими самосинхронизирующими свойствами. Полоса пропускания манчестерского кода уже, чем у биполярного импульсного. У него также нет постоянной составляющей, а основная гармоника в худшем случае (при передаче последовательности единиц или нулей) имеет частоту N Гц, а в лучшем (при передаче чередующихся единиц и нулей) она равна N/2 Гц, как и у кодов AMI или NRZ. В среднем ширина полосы манчестерского кода в полтора раза уже, чем у биполярного импульсного кода, а основная гармоника колеблется вблизи значения 3N/4. Манчестерский код имеет еще одно преимущество перед биполярным импульсным кодом. В последнем для передачи данных используются три уровня сигнала, а в манчестерском - два.
MLT-3
MLT-3 Multi Level Transmission — 3 (многоуровневая передача) — метод кодирования, использующий три уровня сигнала. Метод основывается на циклическом переключении уровней -U, 0, +U. Единице соответствует переход с одного уровня сигнала на следующий. Так же как и в методе NRZ при передаче «нуля» сигнал не меняется. В случае наиболее частого переключения уровней (длинная последовательность единиц) для завершения цикла необходимо четыре перехода. Это позволяет вчетверо снизить частоту несущей относительно тактовой частоты, что делает MLT-3 удобным методом при использовании в качестве среды передачи медных проводов. Метод разработан Cisco Systems для использования в сетях FDDI на основе медных проводов, известных как CDDI. Также используется в Fast Ethernet 100BASE-TX.
Четвертая передача — код mlt-3

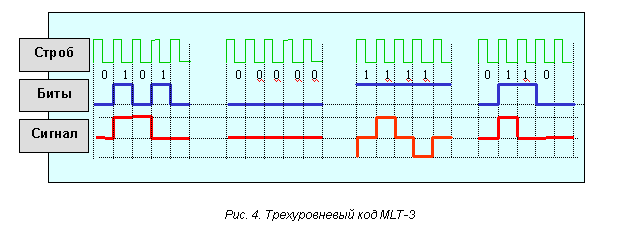

Код трехуровневой передачи MLT-3 ((Multi Level Transmission — 3) имеет много общего с кодом NRZ. Важнейшее отличие — три уровня сигнала.
Единице соответствует переход с одного уровня сигнала на другой. Изменение уровня сигнала происходит последовательно с учетом предыдущего перехода. Максимальной частоте сигнала соответствует передача последовательности единиц. При передаче нулей сигнал не меняется. Информационные переходы фиксируются на границе битов. Один цикл сигнала вмещает четыре бита.
Недостаток кода MLT-3, как и кода NRZ — отсутствие синхронизации. Эту проблему решают с помощью преобразования данных, которое исключает длинные последовательности нулей и возможность рассинхронизации.
Пятая передача — код pam 5
Рассмотренные выше схемы кодирования сигналов были битовыми. При битовом кодировании каждому биту соответствует значение сигнала, определяемое логикой протокола.
При байтовом кодировании уровень сигнала задают два бита и более.

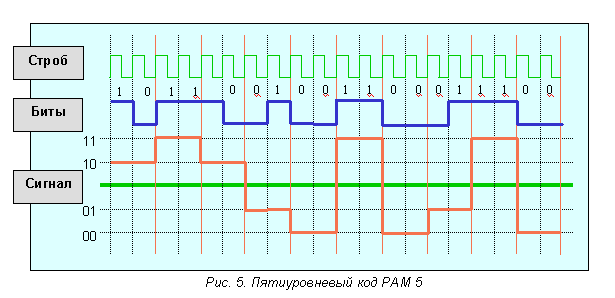

В пятиуровневом коде PAM 5 используется 5 уровней амплитуды и двухбитовое кодирование. Для каждой комбинации задается уровень напряжения. При двухбитовом кодировании для передачи информации необходимо четыре уровня (два во второй степени — 00, 001, 110, 111). Передача двух битов одновременно обеспечивает уменьшение в два раза частоты изменения сигнала.
Пятый уровень добавлен для создания избыточности кода, используемого для исправления ошибок. Это дает дополнительный резерв соотношения сигнал / шум 6 ддБ.
Код PAM 5 используется в протоколе 1000 Base T Gigabit Ethernet. Данный протокол обеспечивает передачу данных со скоростью 1000 Мбит/с при ширине спектра сигнала всего 125 МГц.
Как это достигается? Данные передаются по всем четырем парам одновременно. Следовательно, каждая пара должна обеспечить скорость 250 Мбит/с. Максимальная частота спектра несущей при передаче двухбитовых символов кода PAM 5 составляет 62,5 МГц. С учетом передачи первой гармоники протоколу 1000 Base T требуется полоса частот до 125 МГц. Но о несущей, гармониках и полосе частот следует поговорить отдельно.
