Репитеры спрв и режимы их работы

В процессе развития практически любой из рассмотренных выше СПРВ как правило возникает необходимость расширения зоны ее действия. Наиболее простым способом достижения этой цели является увеличение выходной мощности пейджингового передатчика и/или действующей высоты передающей антенны. Однако это не всегда допустимо из-за ограничений по электромагнитной совместимости радиоэлектронных средств в данном районе. Кроме того, указанные меры зачастую не позволяют кардинально решить проблему из-за "затенения" некоторых участков различными зданиями или элементами рельефа местности. Чаще всего расширение зоны обслуживания достигается за счет использования в системе нескольких передатчиков, управление которыми осуществляется по принципу R-систем. При этом каждая базовая станция оборудуется пейджинговым репитером, структурная схема которого приведена на рис.3.

Репитер представляет собой автономное приемно-передаощее устройство, включающее блок питания, приемопередатчик и блок управляющей логики.

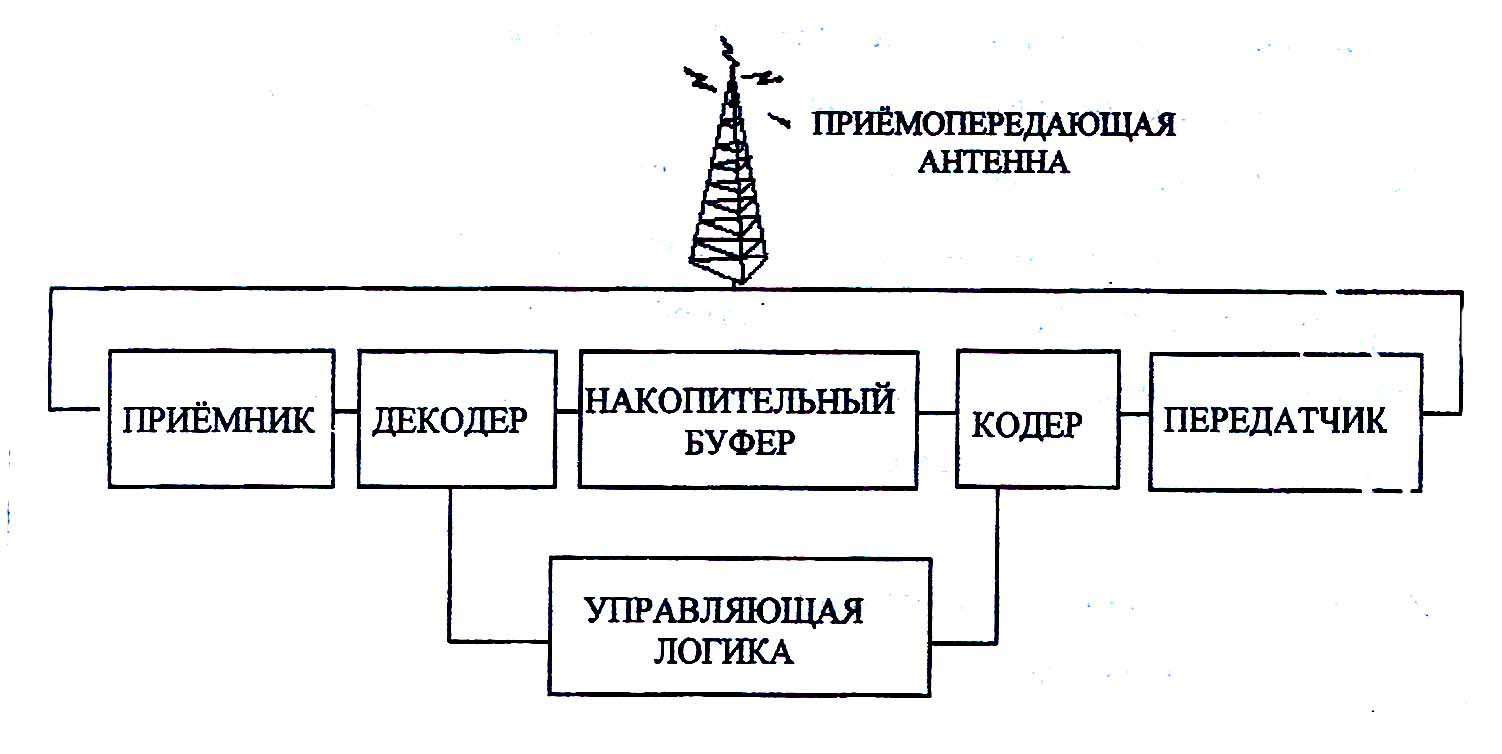

Рис. 3. Структурная схема репитера

Приемопередатчик совместно с блоком управляющей логики осуществляет прием сигнала от базовой станции (или другого репитера), обработку информации с коррекцией ошибок и повторную передачу принятого сигнала.

Репитер может функционировать в следующих режимах:

  • ожидания и приема сообщений;

  • повторения всех сообщений;

  • повторения пакетов данных с указанием адреса репитера;

  • повторения всех пакетов с передачей их конкретному репитеру;

  • повторения пакетов с адресацией по субкодам;

  • самодиагностики;

  • донесения результата диагностики на указанный пейджер.

Режим ожидания и приема сообщений является основным. В указанный режим репитер переходит после повторения всех ранее принятых сообщений. При этом репитер ожидает поступления блока синхронизации, после приема которого, осуществляется прием синхрослова или его инверсии. Затем принимается и декодируется адрес репитера, передающего сообщение. После установления синхронизации осуществляется прием сообщений, исправление обнаруженных ошибок и запись их в запоминающее устройство (ОЗУ). Если в процессе приема сообщений происходит переполнение ОЗУ, то все ранее принятые сообщения стираются и репитер переходит в режим ожидания очередного блока синхронизации.

В этом же режиме репитер может принимать сообщения в виде одного цифрового пакета, а также многопакетные сообщения. В последнем случае после окончания приема первого пакета репитер ожидает поступления следующего в течение некоторого времени. Если в течение этого установленного интервала времени очередной пакет не поступит, то репитер переходит из режима приема в режим ожидания поступления новых сообщений. Особенностью многопакетного режима является то, что при поступлении в установленный временной интервал "постороннего" сообщения, передаваемого с другой скоростью или полярностью модуляции, оно будет принято и записано в ОЗУ до окончания приема многопакетного сообщения.

Режим повторения всех сообщений. В этом режиме после приема сообщения или последовательности пакетов, из которых оно состоит, принятое сообщение повторяется полностью, после чего репитер переходит в режим ожидания.

Режим повторения пакетов сообщений с адресом репитера используется, как правило, при большой протяженности трассы радиопередачи, В этом случае сообщения передаются только после приема начального блока синхронизации и декодирования адреса очередного репитера. При последующей передаче адрес приема (очередного репитера) заменяется на адрес отправки, что обеспечивает возможность передачи сообщения по цепочке репитеров, т.е. в этом режиме используется два набора адресов приема и передачи, при этом вторая пара называется адресами обратного канала и используется для донесения о состояния репитера.

В режиме повторения всех пакетов сообщений с передачей их конкретному репитеру первый в цепочке репитер осуществляет прием всех сообщений от базовой станции, игнорируя сообщения, поступающие от других репитеров системы, чьи адреса указаны в специальном перечне. Наличие данного режима работы обеспечивает возможность совместного использования оборудования различных производителей СПРВ и предотвращает "зацикливание" системы.

Режим повторения пакетов сообщении с адресацией но субкодам реализуется за счет присвоения каждому репитеру входного и выходного субкодов. В этом режиме работы репитер принимает сообщения от базовой станции или другого репитера. При совпадении субкода сообщения с входным субкодом репитера, поступившее сообщение передается с указанием выходного субкода репитера. В случае несовпадения субкодов сообщение не передается.

Режимы самодиагностики и передачи донесений о состоянии репитера на указанный пейджер являются технологическими и обеспечивают возможность осуществления дистанционного контроля за рабочими параметрами репитера.

В заключение необходимо заметить, что существующие репитеры могут работать в безадресном или только в одном из рассмотренных выше режимов.

Основные технические характеристики, обобщенные по множеству известных типов репитеров приведены в табл.1.

Таблица 1.

Параметр

Значение

Чувствительность приемника, мкВ

Не хуже 0,5

Стабильность частоты гетеродина

< 2,5 Е-6

в диапазоне рабочих частот

Ширина полосы пропускания

по уровню – 3 дБ, кГц

15

Выходная мощность передатчика, Вт

До 50

Отклонение частоты

< 2,5 Е-6

в диапазоне рабочих частот

Ширина полосы излучения на уровне – 30 дБ

16

Количество программируемых

рабочих каналов

До 99

Емкость ОЗУ, кБит

До 140

Напряжение питания, В

~ 220; 13,6

Потребляемая мощность, Вт

Не более 200

Наличие органов управления

Как правило, отсутствуют

Управление дистанционное

Вес, кг

До 40

Рабочий диапазон температур, град.

-30… +60
