2.2.1.Работа гидроусилителей моментов
Работа гидроусилителей моментов поперечного хода суппорта и продольного хода каретки осуществляется с помощью шаговых двигателей, входные валы которых посредством муфт жестко соединены с входными валами гидроусилителей. При отработке шаговым двигателем какого-то числа электрически импульсов происходит поворот входного вала и смещение следящего золотника гидроусилителя на соответствующую этому величину.
Масло под давлением через щели следящего золотника и распределительный диск воздействует на поршни ротора гидроусилителя, который поворачивает выходной вал пропорционально величине открытия щелей.
За счет энергии масла, подводимого к гидроусилителю, электрические сигналы малой мощности, поступившие на вход шагового двигателя, многократно усиливаются и преобразуются в синхронное (по отношению к валу шагового двигателя) вращение выходного вала гидроусилителя с крутящим моментом, необходимым для перемещения рабочих органов. При этом величина угла поворота выходного вала гидроусилителя определяется числом поданных импульсов, а скорость – частотой их следования.
2.3. Органы управления станка

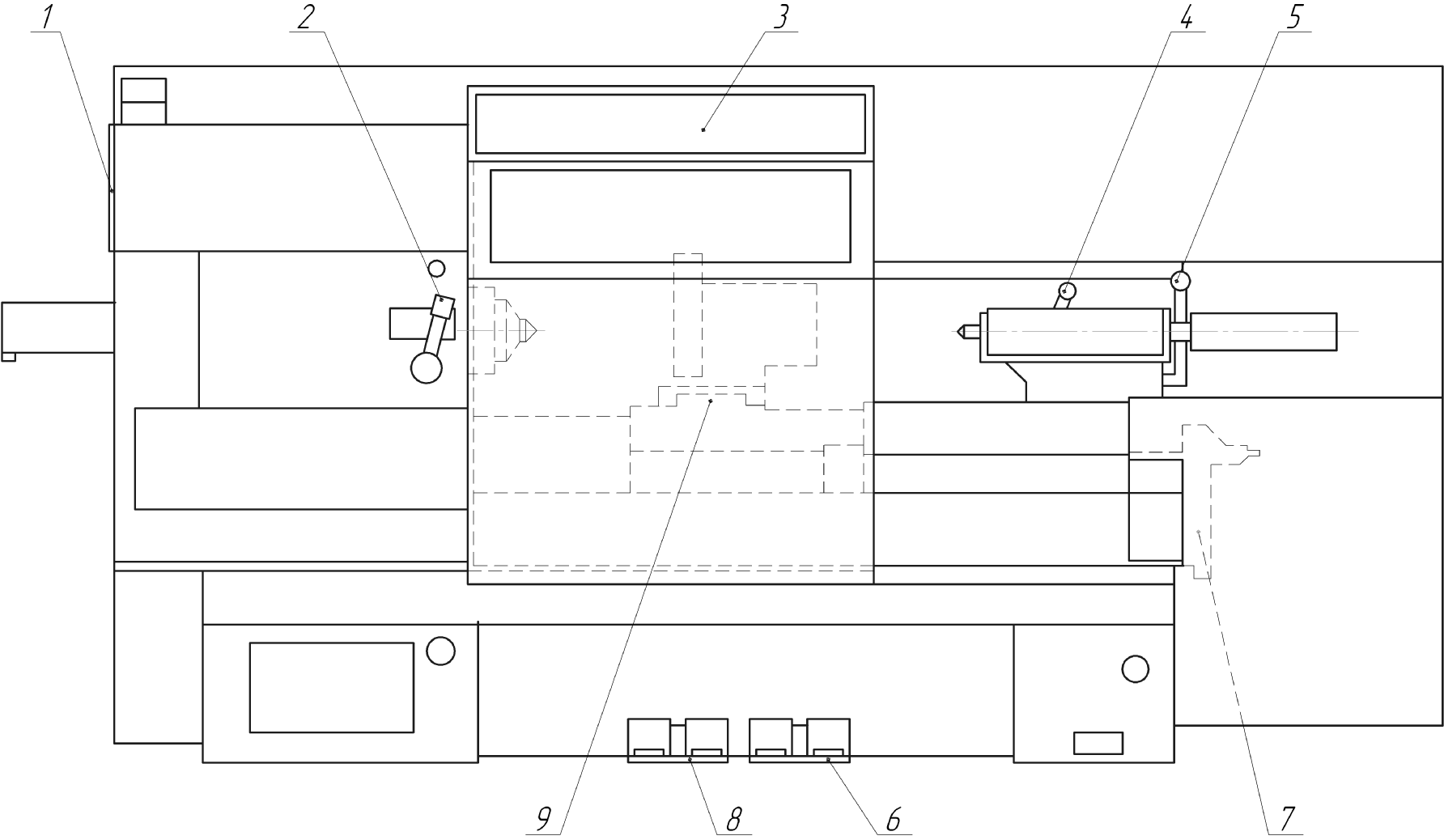

Рис.4 Органы управления станка
Таблица 1.
№ по схеме  |
		Органы управления и их назначение  |
		Способ использования  |
		Примечание  |

1  |
		2  |
		3  |
		4  |

1  |
		Вводной автомат  |
		Включение и выключение производится в соответствии с символами на панели электрошкафа управления  |

  |

2  |
		Рукоятка установки диапазона скоростей шпинделя  |
		Положение рукоятки: правое – I диапазон чисел оборотов шпинделя среднее - II диапазон чисел оборотов шпинделя левое -- III диапазон чисел оборотов шпинделя  |

  |

3  |
		Пульт управления  |
		Включение и выключение производится в соответствии с символами на панели  |

  |

4  |
		Рукоятка зажима пиноли бабки задней  |
		Поворот вправо - пиноль зажата. Поворот влево – пиноль разжата  |
		Зажимать при обработки детали в центрах  |

1  |
		2  |
		3  |
		4  |

5  |
		Рукоятка закрепления бабки задней на направляющих станины  |
		Поворот от себя - закрепление бабки задней. Поворот на себя – открепление бабки задней  |
		Бабка задняя должна постоянно находится в закрепленном состоянии  |

6  |
		Педали управления электромеханическим приводом задней бабки  |
		Нажатием левой педали осуществляется подвод пиноли. Нажатием правой педали осуществляется отвод пиноли  |
		Включать, когда рукоятка 4 наход. в лев. положении  |

7  |
		Квадрат под ключ для ручного продольного перемещения суппорта  |
		Поворот по часовой стрелке - перемещение каретки вправо  |
		При ручном перемещении  |

8  |
		Педали управления электромеханическим патроном  |
		Нажатием правой педали осуществляется подвод кулачков к центру. Нажатием левой педали осуществляется отвод кулачков от центра.  |

  |

9  |
		Гнездо для рукоятки ручного поперечного перемещения суппорта  |
		Поворот по часовой стрелке – суппорт перемещается на рабочего  |
		При ручном перемещении  |
