2.2.Защита потребителей от понижения напряжения и частоты

В системе "Двина" предусмотрена защита, отключающая генераторы электростанций при отклонении параметров электроэнергии до уставок. Если на шинах ГРЩ в течение 1с частота будет ниже 0,9 fном или напряжение 5с ниже 0,85 Uном, то защита формирует сигнал на отключение генераторных автоматов данного ГРЩ (при напряжении, меньшем 0,65Uн генераторный автомат отключится практически мгновенно от воздействия «нулевой» защиты). Ответственные потребители с резервированным электроснабжением переключатся на вторую электростанцию с номинальным напряжением. Одновременно с отключением генераторных агрегатов защитное устройство включает схемы пуска АДГ и РДГ.

Для контроля параметров электроэнергии на ГРЩ обеих электростанций установлено по два устройства УПП-1М (на шинах каждой секции ГРЩ) (Рис.3.3).

При номинальных значениях напряжении и частоты - реле Р1 и Р2 под питанием. При снижении частоты до 90% от номинальной отпускается реле Р1, отключается цепь заряда конденсатора С7, начинается процесс заряда С9 от напряжения конденсатора С7. Через 1 сек срабатывает Р4, формируя сигнал срабатывания УПП по частоте. Через некоторое время после разряда конденсатора С7 схема на Р4 приходит в исходное состояние. Выдержка времени при снижении напряжения формируется схемой, не показанной на рисунке. Контакт реле Р3 включён в цепи с реле, срабатывающем по сигналу АЗ, что приводит к отключению генераторных автоматов без выдержки времени.

При снижении напряжения или частоты до уставок устройства, установленные на разных секциях шин одного ГРЩ, срабатывают раздельно. Управляющие сигналы на отключение генераторных автоматов и пуск АДГ и РДГ формируются при совпадении срабатывания двух УПП-1М на данном ГРЩ. Этим исключается перестройка схемы генерирования по сигналам ложных срабатываний устройств защиты. Автомат РДГ 8АС2 по сигналам УПП не отключается.

3.3.Защита генераторных агрегатов от перегрузок по активной мощности

Устройство защиты от перегрузок на судах ЯЭУ предусматривают на случай нестационарных эксплуатационных ситуаций - внезапной остановки или отключении турбогенератора, при разводке с использованием менее мощного РДГ, ошибках при управлении ЭЭУ. Разгрузка генераторов происходит также при срабатывании аварийной защиты на реакторах, чтобы продлить время работы турбогенераторов на остаточном паре.

В системе "Двина" защита от перегрузок выполнена по активному току генератора устройством УТЗ-1М (Рис.3.4).

Защита от перегрузок осуществляется в две ступени. При возрастании тока нагрузок до 110% на любом генераторе через 6с автоматически отключается первая ступень разгрузки соответствующих станций (см.табл.2.1). Если нагрузка генераторов не снизится до уставки, то через 4с отключится вторая ступень разгрузки этой же станции. К отключаемым во второй ступени разгрузки относятся выключатели питания схемы возбуждения, управления и обслуживания ГЭУ. Мощность ГЭУ снижается на половину или больше из-за отключения носовых или кормовых контуров ГЭД. На пульте системы "Двина" загораются сигналы разгрузки первой и второй ступени.

В случаях, когда нагрузка превышает 130% номинальной автоматически без выдержки времени отключаются обе ступени разгрузки.

В системе защиты предусмотрена также третья ступень разгрузки генераторов. Отключение этой ступени происходит при срабатывании АЗ реакторов и не зависит от УТЗ-1М. Одновременно с третьей ступенью срабатывают и первые две.

Срабатывание третьей ступени имеет место при срабатывании АЗ на 2-х реакторах или на одном при одном работающем. При этом также отключаются генераторные автоматы источников кормовой электростанции при снижении частоты до 90% fном или напряжения до 85% без выдержки времени.

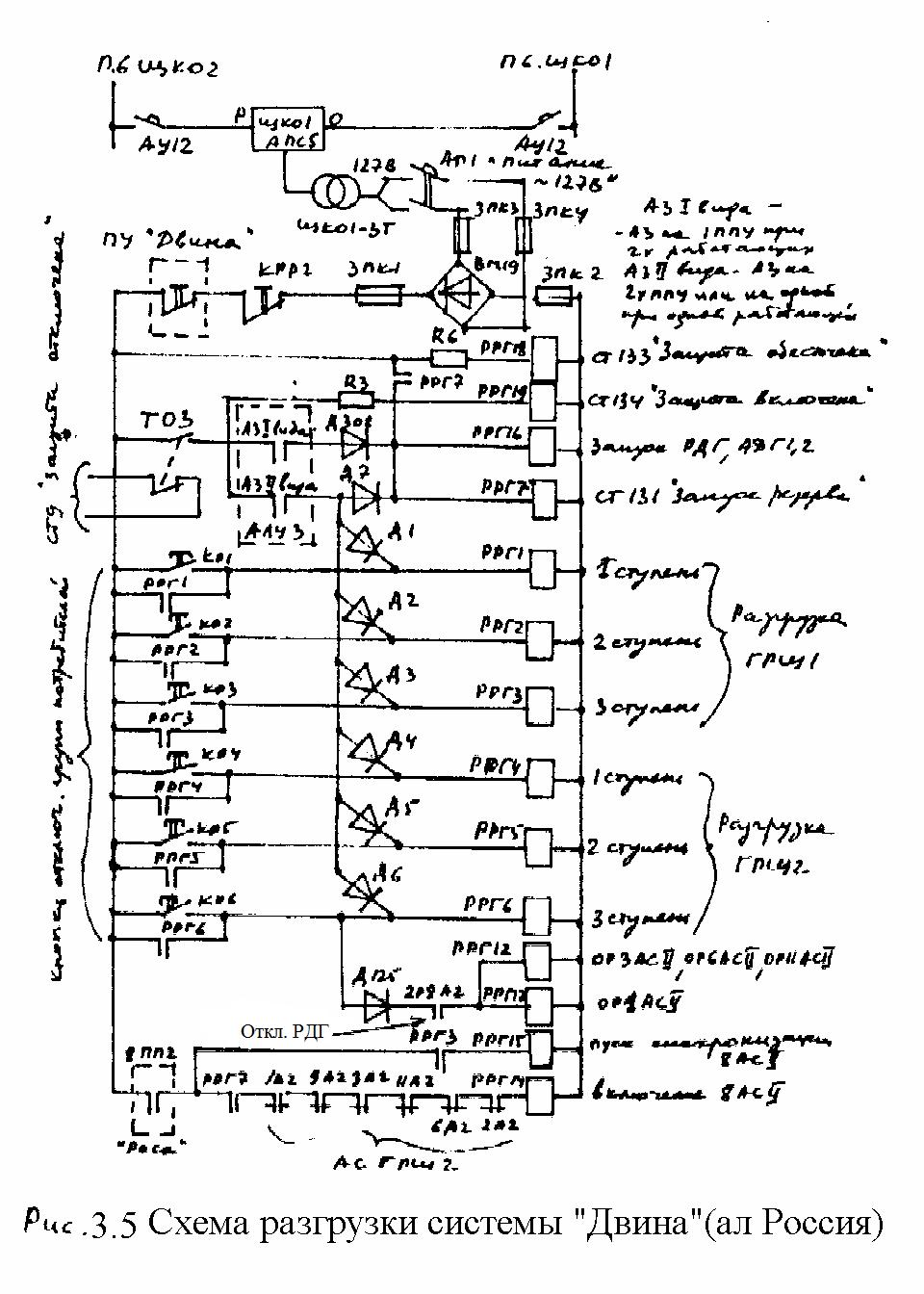

При отключении третьей ступени подключенные к разгружающейся электростанции ЦНПК переключаются с ОБС на ОМС. Предусмотрена возможность дистанционной разгрузки электростанции кнопками с пульта. Использование кнопок третьей ступени для разгрузки обеих электростанций вызовет переключение всех ЦНПК и срабатывание АЗ на реакторах по сигналу "остановка трех ЦНПК на ОБС". Схема разгрузки приведена на рис. 3.5. Данная схема получает питание от обоих ЩКО через АПС. В цепи питания включены кнопки разблокировки разгрузки (КРР), предназначенные для приведение схемы в исходное состояние. При отключении питания размыкающий контакт реле РРГ18 замкнёт цепь питания табло «Защита обесточена».

В цепях срабатывания защит по сигналу АЗ, поступающему из системы «Вихрь», установлен тумблер отключения защиты ТОЗ. Появление сигнала АЗ приводит к запуску РДГ и АДГ и отключению всех ступеней разгрузки обоих ГРЩ.

Запуск резерва также имеет место при срабатывании 2-х УПП на любом ГРЩ (на схеме цепи не показаны).

Ступени разгрузки могут быть отключены с помощью кнопок КР. Цепи разгрузки 1 и 2 ступеней по сигналам УТЗ на данной схеме не показаны.

Все рассмотренные выше реле при срабатывании встают на самоблокировку.

После запуска РДГ при наличии сигнала АЗ происходит автоматический пуск синхронизатора (реле РРГ15).

Если выбег ВТГ меньше времени пуска РДГ, то генераторные автоматы ГРЩ2 отключаются по сигналам УПП и РДГ подключается на обесточенные шины ГРЩ2(реле РРГ14).
