Органи керування розгорткою:

• перемикач “ВРЕМЯ/ДЕЛ” – встановлює калібрований коефіцієнт розгортки³⁾, коли ручка плавного регулювання розгортки “ПЛАВНО” встановлена в крайнє праве положення;

• ручка “ПЛАВНО” – забезпечує плавне регулювання коефіцієнта розгортки з перекриттям у 2,5 раза в кожному положенні перемикача “ВРЕМЯ/ДЕЛ”;

• потенціометр “” забезпечує переміщення променя по горизонталі;

• перемикач, який пов’язаний з ручкою “”, збільшує швидкість розгортки в положенні “  х0,2” у 5 раз, у положенні “  х1” залишає швидкість розгортки без змін;

• “АВТ” – в цьому режимі генерується пилоподібна напруга без синхронізації з частотою не нижче 100 Гц;

• “ЖДУЩ” – запуск розгортки відбувається тільки за наявності синхронізуючого сигналу.

Перемикач “ПИТАНИЕ” здійснює вмикання та вимикання осцилографа. Зліва від цього перемикача є сигнальна лампочка, яка світиться, коли прилад увімкнуто.

3.3 Звуковий генератор

У лабораторній роботі джерелом електричного сигналу змінної частоти звукового діапазону є звуковий генератор. Органи керування приладом розміщені на передній вертикальній панелі. В центрі панелі розміщена ручка, на краю якої нанесені поділки шкали частоти вихідного електричного сигналу в Гц від 20 до 200. Над шкалою, вгорі, розміщено показник вихідної частоти, а внизу – перемикач, що збільшує вихідну частоту в 10 або 100 раз. Зліва внизу на передній панелі є тумблер, що здійснює вмикання та вимикання приладу. Вгорі над тумблером міститься сигнальна лампочка, яка світиться, коли прилад увімкнено. Внизу справа є ручка регулювання величини амплітуди вихідного сигналу, поруч – чотири клеми для підключення споживачів електричних сигналів генератора звукової частоти.

3.4 Напівпровідниковий однонапівперіодний випрямляч з rc-фільтром

Загальна схема експериментальної установки подана на рисунку 9.4. До її складу входить напівпровідниковий випрямляч струму з RC-фільтром. Цей випрямляч складається з напівпровідникового діода, перемикача, конденсаторів, резисторів, що з’єднані так, як показано на рисунку 9.4. До його входу підключено генератор електричного струму звукового діапазону частот (ЗГ).

У напівпровідниковому випрямлячі використовують властивість діода Д1 пропускати електричний струм тільки в одному напрямку. До RC-фільтра входять опір R₂ та ємність C₁ або C₂ (далі індекси 1 та 2, де це можливо, використовувати не будемо). Ємність RC-фільтра можемо змінювати перемикачем П1. Фільтр призначено для згладжування пульсацій електричного струму після діода. Він працює таким чином. У ті моменти часу, коли напівпровідниковий діод Д1 пропускає електричний струм, на конденсаторі С накопичується електричний заряд. У ті моменти часу, коли діод Д1 не пропускає електричний струм, конденсатор С розряджається через опір R₂. Цей процес можемо описати, використовуючи закон Ома та означення для ємності і сили струму

, , , (9.1)

де – заряд на конденсаторі; – напруга на конденсаторі (та опорі ); – сила струму в колі. Розв’язуючи цю систему, отримаємо

(9.2)

або

, (9.3)

де , – відповідно максимальне значення заряду та напруги конденсатора (у момент початку розряду ).

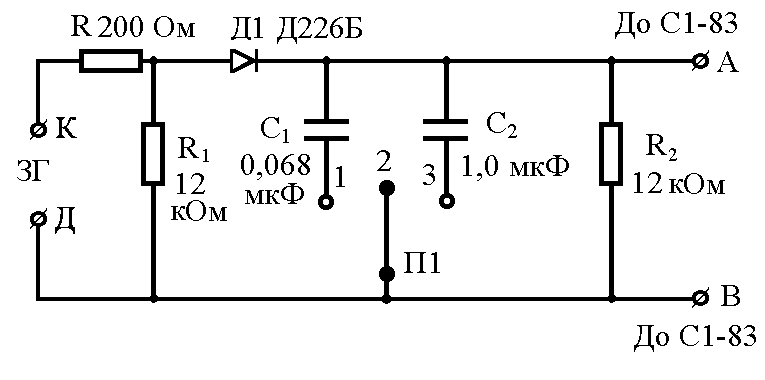

Рисунок 9.4 – Схема напівпровідникового однонапівперіодного випрямляча з RC-фільтром

Як бачимо, процес розрядки конденсатора характеризується сталою

. (9.4)

Фізичний зміст цієї сталої – час, за який напруга конденсатора ємністю зменшується в разів. Чим більші опір та ємність, тим довше розряджається конденсатор. Якщо період змінного струму буде набагато меншим за , то конденсатор не встигне розрядитися за час, коли діод буде закритим. Напруга на конденсаторі в цьому разі змінюється у невеликих межах. Відбувається згладжування пульсацій електричного струму. Таким чином, умову згладжування пульсацій можемо записати у вигляді . Якщо стала буде меншою за період , то згладжування не відбуватиметься.

Вищеописані процеси як якісно, так і кількісно потрібно дослідити експериментально в лабораторній роботі за допомогою електронного осцилографа.
