7.Розрахунок колони дрібно-гуртового ринку

(позацентрово стиснутої )

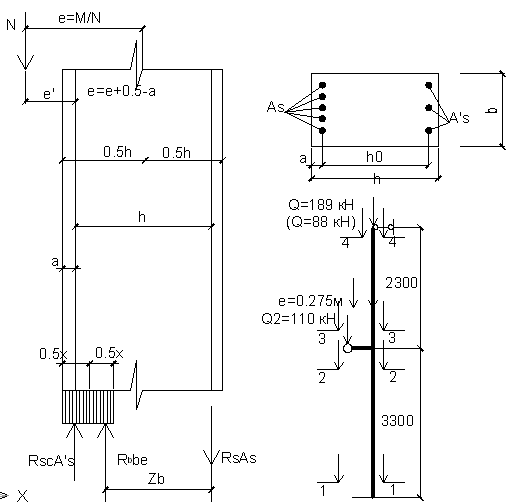

Зусилля в січеннях колони (на основі розрахунку рами зробленому на ВК «МИРАЖ »)

Січення 1-1

Січення 2-2

Січення 3-3

Січення4-4

N = 400кН

N = 400кН

N = 278 кН

N =278кН

M = 41,4кН

M = 32,7кНм

M = 0,9кНм

M = 0

Q = 26 кН

Q = 18,9кН

Q = 6,94

Q = 6,67кН

Найбільш небезпечними є січення 1 – 1 в місці защемлення колони

Клас важкого бетону В20; Ry = 11,5 мПа; Rвt = 0,9мПа; в2 =0,9; в = 27000мПа.

Арматура класу А – ІІІ; Rs = 365мПа; Rsc = 365мПа; s = 2000000мПа

Підбір арматури

Робоча висота січення h0 = h – а = 40 – 4 = 36 см; в = 40 см

Ексцентриситет сили ℓ0 = М/N = 41,4/400 = 10,3 см

Випадковий ексцентриситет ℓ0 = h/30 = 40/30 = 1,3 см або ℓ0 = ℓсоl/600 = 11600/600 = 1,9 см

Для розрахунку приймаємо ℓ0 = 10,3 см

Знаходимо значення моментів в січенні відносно осі, яка проходить через центр ваги найменш стиснутої (розтягнутої ) арматури. При довготривалому навантаженні і при повному навантаженні

М1 = М + N (h/2 – а ) = 41,4 + 400 (0,2 – 0,04 ) = 105,4 кНм

Радіус ядра січення r = 0,289 h = 11,6

Відношення ℓ0/r = 1160/11,6 = 100 > 14

Критична повздовжня сила: Nкр = (6,4в/ℓ0² ) І/ ℓ (0,11/0,1+ ℓ /р)+0,1 +Іs;

р = 1 (арматура напружена )

Іs – момент січення арматури ;

І – момент інерції бетонного січення

З врахуванням того , що Ів = r² А; Іs =1А (h/2 – а )² > = 2Аs/А, формула для Nкр приймає вигляд

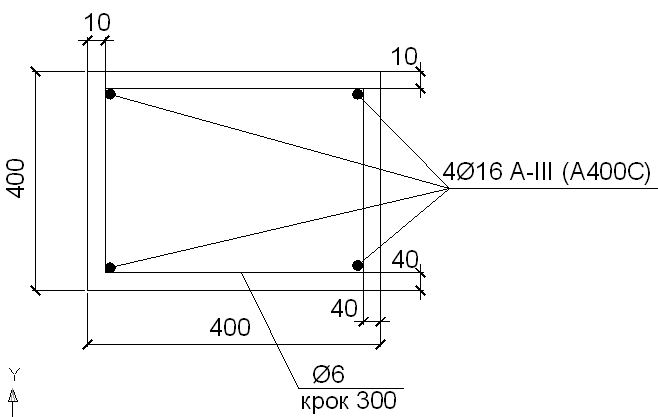

Армування Аs = Аs приймаємо конструктивно. Повздовжні стержні приймаємо з арматурою класу А – ІІІ 416 , Аs = 8,04 см²

1 = 8,04100/40² = 5 % >1мін = 0,5 %

Поперечні стержні (хомути ) виконуємо з арматури А – І 6мм з кроком 300мм. Оголовок колони армуємо сітками з арматури класу А-І6мм з кроком 50мм. Встановлюємо 4 сітки.

Розрахунок скритої опорної консолі колони

Пластина – сталь Ст 09Г2С1 з Rе = 330 мПа

Бетон – В 20 ; Rв = 11,5 мПа

Граничні зусилля : N14 = 0,8Rв вс с + Rе t ℓе ; N24 = Rs As

 = 57°30;вс – ширина колони вс = 400мм; t – товщина планок; ℓе – ширина планки ℓе = 110мм

As = 412 = 4,52см²

N14 = 0,811,5100,40,11+ 2330100,0080,11 = 985,6кН

N24 = RsAs = 365  104,52 = 165кн

Q ≤ N14sin; Q ≤ 986.6  0.84 = 832.1 кН  Q = 110 кН

Q ≤ N24tg; 165  1.57 = 259 кН  Q = 110 кН

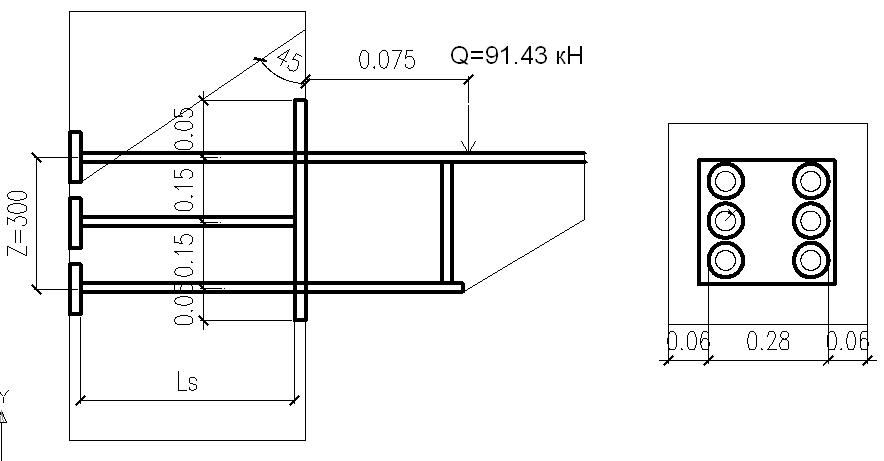

Розрахунок закладної деталі колони

Анкера : арматура класу А – ІІІ ( Rs = 365 мПа )

Бетон колони В20 з Rв = 11,5 мПа ; Rвt = 0,9 мПа

Необхідно визначити діаметр анкера і товщ. пластини

 = Q ℓ= 91,40,075 = 6,84кНм

Розрахунковий опір бетону з врахуванням коефіцієнта в2 = 0,9

Rвв2 = 11,50,9 = 10,35мПа

Rвtв2 = 0,90,9 = 0,81

Визначаємо площу поперечного січення анкерів:

Nan =/Z = 6,84/0,3 = 22,8кН – найбільше розтягуючи зусилля в одному ряді анкерів

Прийнявши діаметр анкера 16мм знаходимо :

Визначаємо площу анкерів:

Приймаємо по два анкера в кожному ряді діаметром 16мм ( Аan = 4,02см² )

=0.431 Аan = 3.4х10-4  nan x Аan1= 4,02см²

Lan = 35d = 350,016 = 0,56 м

Отже, необхідно кінці анкерів посилити висаженими головками діаметром dв = 3d і бетон перевірити на зминання і викалювання.

При цьому довжина анкера 10d = 100,016 = 0,16м

Проводимо розрахунок на зминання :

Площа зминання:

Aloc = П (db2-d2)/4 = 16.08 x 10-3

Так як ℓs= 0,3 м >15d = 0,016 = 0,24м, а в колоні біля закладної деталі можливе утворення тріщин , то:

Nloc = Nan /nan 22,8/2 = 11,4кН

Nloc  loc,в  Rв  Аloc

11,4  103  2,511,510616,0810-4

11,4103  46,2103 – умова виконується,міцність на зминання забезпечена.

Розрахунок на виколювання:

Nan  0,5A1 Rвt

А1 = (0,048 + 20,3 )  0,4 - 23,140,048²/4 = 0,255м²

0,5А1 Rвt = 0,2550,50,9106 = 114,7кН > Nan = 22,8кН

Міцність на виколювання забезпечена. Прийняті відстані між анкерами в напрямку вздовж і впоперек зсувної сили відповідно дорівнюють:

0,15м > 6d = 60,016 = 0,096 і 0,28м > 4d = 40,064, задовільняють конструктивні вимоги. Відстань від осі анкера до грані колони 0,06м > 3d = 30,016 = 0,048. Визначаємо необхідну товщину пластини, приймаючи опір сталі на зріз Rsch = 130мПа; t  0,25 danRs\Rcsh ; t = 0,2516365/130 = 11,23мм.

З умов зварювання анкерів під шаром флюсу на автоматах товщина пластини повинна бути не менше 0,56 = 0,6516 = 10,4мм

Приймаємо товщину пластин 14мм.

8. Розрахунок позацентрово стиснутого фундаменту

Дані для розрахунку:

Грунти основи: гальковий, грунт з галькою осадових порід з супіщаним заповнювачем, R = 0,4 мПа

Бетон важкий класу В 12,5 ; Rвt =0,66 мПа

Арматура гарячокатна класу А –ІІ , Rs = 280 мПа

Вага одиниці матеріалу фундаменту і грунту на його обрізах  = 20 кН/м²

Розрахунок проводимо на найбільш небезпечну комбінацію розрахункових зусиль:

N = 400кН + 465кН = 865кН

 = 41,4 + 0,4  465 = 227,1кНм

Q = 22,6кН

Нормативне значення зусиль при f = 1,15

n = 197,5 кНм

Nn = 752,2 кН

Qn = 22,6 кН

Визначення геометричних розмірів фундамента: глибину стакана фундамента приймаємо 0 см, що не менше значень :

Hаn  0,5 + 0,33 hcol = 0,5 + 0,33  0,4 = 0,63

Hаn  1,5  b col = 1,5  0,4 = 0,6м

Hаn  33d ар = 33  0,016 = 0,52м

Повна висота фундаменту H = 1500мм; Глибина закладання фундамента H1 = 1650мм. Фундамент прийнято одноступінчатий; висота ступені 30см.

Попередню площу фундамента визначаємо по формулі:

A = 1,05 Nn/R - ×H1 = 1,05752,2/400 – 20 1,65 = 2,15м²

Приймаємо площу фундаментної плити уніфіковану:

A = 1,51,5 = 2,25м²; h = 30см

Так , як заглиблення фундамента менше 2м, а ширина підошви більше 1м , необхідно уточнити розрахунковий опір грунту:

R = R(1 + k1(В - b) / В )( d/d)/2d= 0,4( 1+0,125(1,5-1\1)1,65+2/22) = 0,39

K1 = 0,125 – для галькових грунтів

Проводимо перерахунок площі підошви фундаменту:

A = 1,05(752,2/390-201,65) = 2,21м²

Остаточно приймаємо: A = 1,51,5 = 2,25м²

Момент опору W = 1,51,5²/6 = 0,56м³

Визначаємо робочу висоту фундамента з умови міцності на протискування :

h = - hcol + b col/4 +1/2 N/Rbt + Р

Р = N/A = 752,2/2,25 = 334,3 кН/м²

Rbt = ×b2  Rbt = 1,1 660 = 726кН/м²

h = - 0,4 + 0,4/4 +1/2752,2/334,3 + 726 = 0,22м

Повна висота фундаменту H = 0,22 + 0,05 = 0,27м  1,5м. Отже, прийнятої висоти фундамента достатньо.

Визначаємо крайовий тиск на основу:

згинальний момент на рівні підошви:

nf = n + Qn  H = 197,4+22,61,5 = 231,4кНм

Нормативне навантаження від ваги фундамента і грунту на його обрізах :

Gn = а  b  Hf    n = 1,5  1 ,5  1,65  20  0,95 = 70,54кН

При умові , що:

0 = nf/Nn+ Gn = 231,4/752,2+70,54 = 0,28 > а/6 = 1,5/6 = 0,25м

Р1 = 2Ninf/3в(0,5а- ℓ0) = 2(752,2+70,54)/31,5(0,51,5-0,28) =778кН/м²  1,2R = 1,2390 = 468кН/м²

Умова не виконується , тому збільшимо площу підошви фундамента приймемо дві сходинки 2,4×1,5м і 1,8×1,5м

Gn = 2,41,5200,95 = 133,4кН

ℓ0 = nf/Nn+Gn= 231,4/752,2+133,4=0,26а/6=2,4/6=0,4м

Р1 = 2Ninf/3в(0,5а- ℓ0)= 2(133,4+752,2)/31,5(0,52,4-0,26)=418,7кн/м²1,2R=468 кН/м²

Приймаємо 816 А-ІІ з Аs = 16,08см²

Арматура ,яка вкладається паралельно меншій стороні фундамента:

РIV-IV = Рmax+Pmin/2 =348,5=240,3=294,4кН/м²

IV-IV =1\8(в-в1)² Р IV-IV =1/8(1,5-0,4) ²294,4 = 44,5кнм

А SIV = 44,5105/280(100)0,9146 = 1,2см²

Приймаємо конструктивно 96 з Аs = 3,82см²

Розрахунок на дію поперечної сили виконуємо ,як для елементів без поперечних стержнів:

Q  2,5 Rвt×в×h0

Rвt = 0,9  660 = 594 кН/м²; в = 1,5 h0 = 0,26м

Q  2,55941,50,26 = 579кН  Q = 26кн

Підколонник армується сітками розміром 860860мм з кроками 100, стержні 246 А-ІІ і 366 А-ІІ з кроком 200.

Сітки каркасу підколінника із 1212 А-ІІ через 250 по периметру.

Розрахунок міцності по похилих площинах

Приймаємо поперечне армування ригеля з 26 А-І

Крок поперечних стержнів на опорі S= 200мм, Аsw = 0,283см²
