Список координат целей

Номер цели

Наименование цели

Координаты

Размеры (м)

x

y

h

Ф

Г

23

Взводный опорный пункт

70720

12300

120

300

200

24

Взводный опорный пункт

71500

12600

120

320

200

25

Взводный опорный пункт

71150

11480

110

300

200

15

Танк в окопе

71800

11200

125

16

ПТУР в окопе

70550

10600

110

17

Танк в окопе

71050

12600

120

10

Наблюдательный пункт

71200

12060

120

51

РЛС

70480

11200

110

61

Минометный взвод

71800

10300

100

31

БМП в окопе

70980

10600

110

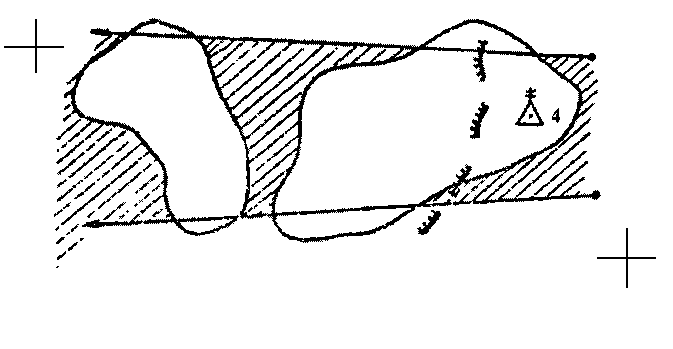

Схема полей невидимости предназначается для определения непросматриваемых с наблюдательного пункта участков местности. Она составляется путем сравнения карты с местностью. На карте из точки наблюдательного пункта в границах полосы разведки проводят прямые линии через высоты и характерные местные предметы, имеющиеся на карте и видимые на местности. Наблюдая местность последовательно на каждом направлении, отмечают на них границы ненаблюдаемых с НП участков местности. Отмеченные на линиях границы ненаблюдаемых участков, тщательно сличая с местностью и сообразуясь с рельефом, соединяют линией. Полученные таким образом на карте поля невидимости заштриховывают.

Границы полосы разведки и полей невидимости, нанесенные на карту, копируют на восковку. На восковку также переносят координатную сетку, точку наблюдательного пункта, характерные местные предметы и передний край своих войск. Таким образом, получают схему полей невидимости с данного пункта. Аналогичная работа проделывается и на боковом (передовом) наблюдательном пункте. При наличии в подразделении более двух пунктов составляется общая схема полей невидимости (рис. 1.11). Для лучшей наглядности каждый пункт и его поля невидимости наносятся определенным цветом.

Этим же цветом слегка штрихуются ненаблюдаемые районы местности. На сводную схему наносят полосу разведки, передний край своих войск и наблюдательные пункты.

С

19

56

хема полей невидимости с КНП 4 батр на 14.00 12.4.2000. Карта 1:50000, изд. 2000 г.

Командир взвода управления лейтенант Радченко

18

61

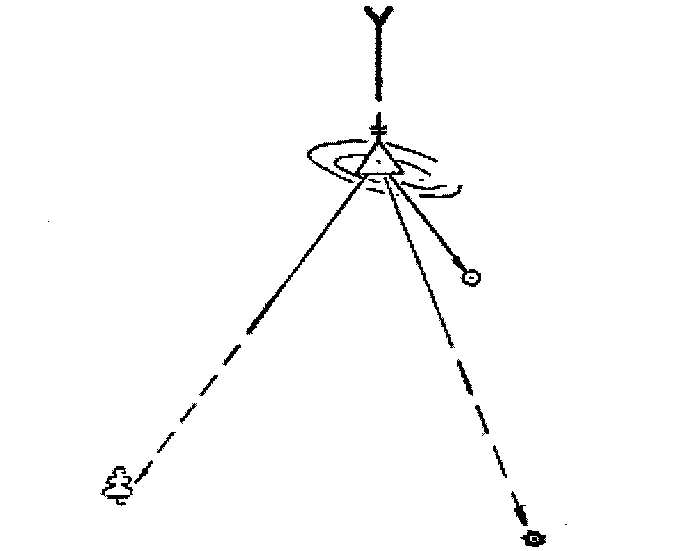

Кроме вышеперечисленных документов, на КНП составляется карточка топогеодезической привязки (рис. 1.7).

Карточка топогеодезической привязки КНП 4 батр

Карта 1:50000

a1=35-41

a2=26–92

К

КНП 4 батр

x = 60245

y = 38150

h = 178 м

a3=24–47

оординаты КНП определены по карте обратной засечкой по измеренным расстояниям.

Д

Ор. 3 (ночной) — веха

a3 = 24–47

ирекционные углы ориентирных направлений определены с помощью ПАБ–2А № 073402 с использованием таблицы заранее рассчитанных дирекционных углов Солнца.

Н

178,5

ачальник группы самопривязки 4 батр

лейтенант Станкевич

1

Ор. 1 — отдельное дерево

a1 = 35–41

2.10 12. 4. 2012 г.

.

Ор. 2 — курган

a2 = 26–92
